Controllatore di parcheggio 4G multifunzione per il sistema LPR e il controllo delle barriere
| Place of Origin | China |
|---|---|
| Marca | JUTAI |
| Model Number | W4G |
| Documento | W4G.pdf |
| Minimum Order Quantity | 1 |
| Prezzo | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
Dettagli
| Processore principale | Processore ARM Cortex-M3 ad alta velocità, con sistema operativo integrato in tempo reale | Tensione operativa | DC 12V (con protezione connessione inversa) |
|---|---|---|---|
| Temperatura operativa | Da -40°C a +85°C | Comunicazione di rete | Doppia modalità: 4G LTE (modulo integrato) ed Ethernet (10/100M adattivo) |
| Logica di ridondanza della rete | Failover automatico: Priorità Ethernet -> Passa a 4G se Ethernet non funziona -> Ripristina Et | Velocità di uplink/downlink | Ethernet: fino a 300KB/s; 4G: fino a 100 KB/s (a seconda della rete) |
| Uscita relè | 2 canali, contatto pulito isolato, capacità di carico: 250 V CA/10 A o 30 V CC/10 A | Ingresso digitale (IO) | 6 canali, non isolati, intervallo di tensione consentito: 0-5 V |
| Interfacce seriali | 2 x RS232, 2 x RS485 (velocità di trasmissione: 4800-115200 bps, con protezione) | Interfaccia Wiegand | 2 canali, supporta Wiegand 26/34 adattivo |
| Protocolli fotocamera supportati | Push fotografico diretto tramite Ethernet (Zhixin, Zhenshi); Dati targa tramite RS485 (Zhixin, Zhens | Funzionalità di bordo | Orologio in tempo reale (RTC) con batteria di backup, archiviazione dati offline di grande capacità, |
| Modalità di sviluppo | Cloud Docking (consigliato, tramite MQTT SDK) e uso locale (come controller hardware locale) | Dimensioni fisiche (L*W*H) | 145 mm * 105 mm * 15 mm |
| Tipo di carta SIM | MicroSIM (1,8 V/3,3 V adattivo) | Gestione remota | Supporta firmware Over-The-Air (OTA) e aggiornamenti di file |
| Evidenziare | Controller di parcheggio 4G,Controller di parcheggio LPR,Controller di parcheggio multifunzione |
||
Descrizione di prodotto
Controllatore di parcheggio 4G multifunzione per il sistema LPR e il controllo delle barriere

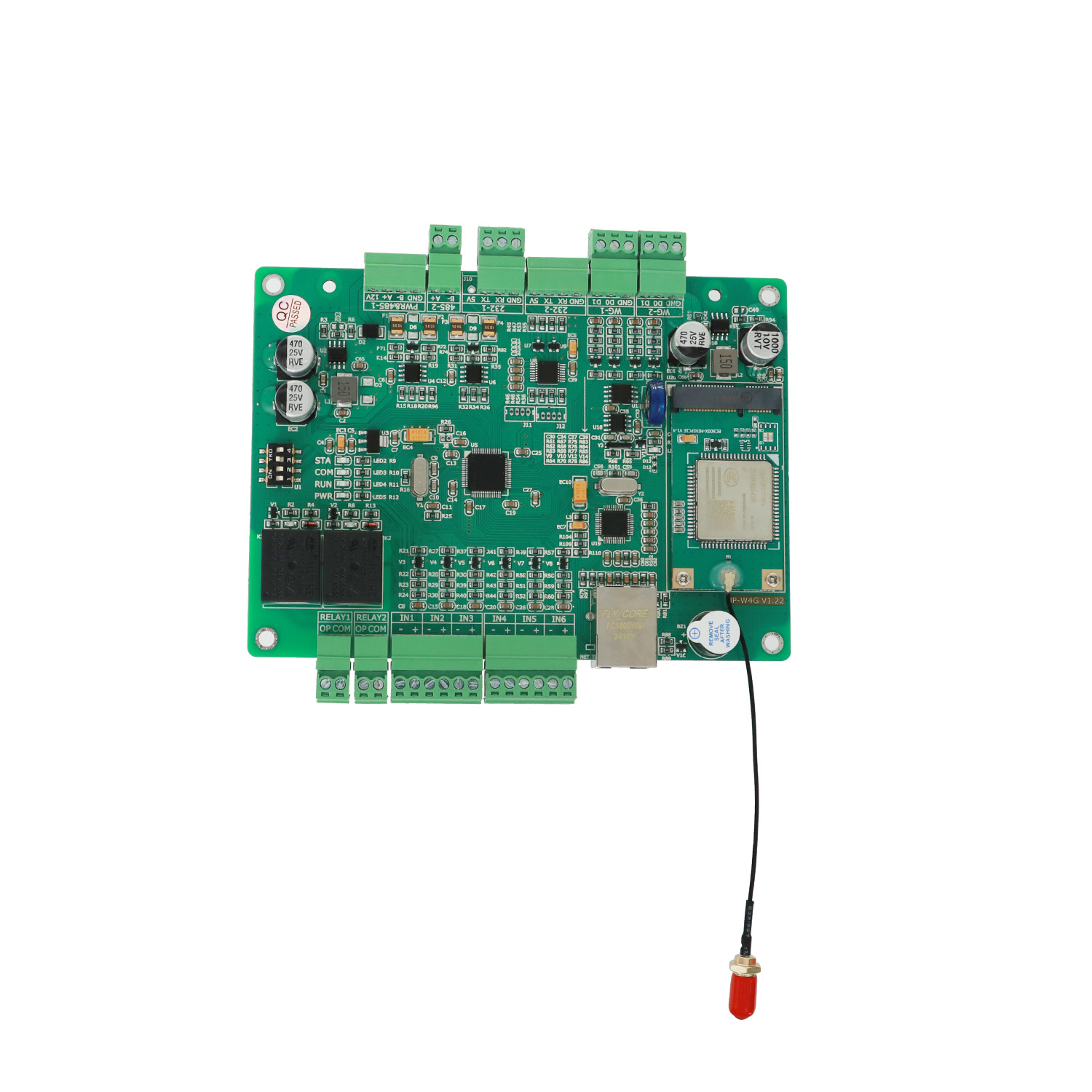

Il controllore di parcheggio JUTAI W4G 4G è un nucleo intelligente di livello industriale su misura per i sistemi di parcheggio a riconoscimento targa (LPR).Integrazione dei dati LPR, controllo delle barriere, funzionamento offline e collegamento multi-periferico risolvendo i sistemi di parcheggio tradizionali basati su linee fisiche.Equipaggiato con un processore ARM Cortex-M3 ad alta velocità e ricche interfacce standard, collega perfettamente le telecamere LPR, le barriere, i rilevatori di loop e le piattaforme cloud, garantendo un funzionamento stabile 24/7 di parcheggi, comunità e scenari di accesso commerciale.
Parametri tecnici fondamentali
| Categoria | Parametri chiave | Specificità |
|---|---|---|
| Energia e ambiente | Tensione di funzionamento | DC12V (con protezione di connessione inversa) |
| Corrente di funzionamento | 2A MAX (corrente istantanea durante la trasmissione dei dati 4G) | |
| Temperatura di funzionamento | -40°C ~ +85°C (umidità relativa < 80%, nessun gelo) | |
| Dimensioni (L × P × H) | 145 mm × 105 mm × 15 mm | |
| Distanza tra i fori di montaggio | 135 mm × 95 mm | |
| Comunicazione su due reti | Modulo 4G | Integrato, supporta la scheda MicroSIM (1.8/3.3V adattabile), velocità massima di dati 100KByte/S |
| Interfaccia Ethernet | 10/100M adattivo, isolato, velocità massima di trasmissione di dati 300KByte/S | |
| Logica di rete | Commutazione automatica: Ethernet prioritario, passaggio a 4G in caso di guasto, ripristino dopo il recupero | |
| LPR e integrazione periferica | Fotocamere compatibili | Zhixin, Zhenshi (Ethernet photo push); Zhixin, Zhenshi, Qianyi (dati RS485) |
| Interfacce di controllo | 2x RS232, 2x RS485 (4800-115200bps, con protezione ESD) | |
| Interfacce di controllo accesso | 2x Wiegand (26/34 bit adattivi) | |
| IO Input/Output | 6x ingresso IO (0-5V); 2x uscita del relè (250VAC 10A / 30VDC 10A) | |
| Funzioni fondamentali | Storaggio offline | Salva liste bianche, log di accesso e fino a 64 immagini (≤ 64KB ciascuna) |
| Protocolli supportati | MQTT (cloud docking), protocollo di lettura ETC, protocollo di controllo della stampante | |
| Moduli di sviluppo | Accoppiamento in cloud (SDK + MQTT); utilizzo locale (controllo del software PC) |
Principali vantaggi funzionali
1. Ridondanza di doppia rete e funzionamento ininterrotto
- Nessuna dipendenza da una linea: progettazione a doppia rete 4G + Ethernet, passando automaticamente a 4G quando le linee fisiche sono danneggiate o Ethernet non funziona
- Ottimizzazione dei costi: ritorno a Ethernet dopo il recupero della rete, riducendo al minimo il consumo di dati 4G e i costi operativi
- Copertura del segnale stabile: utilizza le reti degli operatori di telefonia mobile, garantendo il normale funzionamento finché i segnali di telefonia mobile sono disponibili
2. Integrazione del sistema LPR senza soluzione di continuità
- Integrazione diretta della fotocamera: supporta la spinta di foto Ethernet da fotocamere Zhixin / Zhenshi e dati di targa RS485 da tre marchi mainstream
- Trasmissione dati veloce: Ethernet carica foto da 100KB in ~ 0,5 secondi, 4G in ~ 1,5 secondi, garantendo l'elaborazione LPR in tempo reale
- Detezione delle targhe false: collabora con le telecamere supportate per identificare le targhe false/di ritorno/di soggiorno, migliorando la sicurezza del parcheggio
3. Operazione offline e integrità dei dati
- Capacità di lavoro indipendente: RTC integrato (capacità di riserva di interruzione di corrente) e memoria di grande capacità, funzionante con liste bianche pre-memorizzate offline
- Controllo dell'accesso offline: consente automaticamente il passaggio di veicoli in lista bianca validi, nega i veicoli temporanei / scaduti e salva tutti i record
- Sincronizzazione automatica: carica i log offline, le immagini e i record di accesso al cloud immediatamente dopo la riconnessione, senza perdita di dati
4Controllo completo delle barriere e dei periferici
- Gestione della barriera: 2 relè ad alto carico controllano l'apertura/chiusura/tenuta aperta della barriera, con controllo del ritardo LED (1-30 secondi)
- Collegamento periferico: legge i segnali del rilevatore di loop tramite gli ingressi IO per rilevare la presenza del veicolo; collega i lettori di schede tramite Wiegand per il controllo del doppio accesso
- Funzioni estese: supporta stampanti di biglietti, lettori ETC e display LCD, adattandosi a diverse configurazioni di parcheggio
5Integrazione del cloud e gestione intelligente
- Accoppiamento del protocollo MQTT: formato JSON standard, con supporto per il controllo cloud delle barriere, contenuti di visualizzazione, trasmissioni vocali e aggiornamenti della lista bianca
- Monitoraggio in tempo reale: Rapporti periodici sul battito cardiaco (default 1 minuto) includono intensità del segnale, temperatura, utilizzo dei dati e tipo di rete
- Gestione delle liste bianche: supporta l'aggiunta/modifica/eliminazione di liste bianche (massimo 16000 voci), con operazioni batch per prolungare la durata del flash
Scenari di applicazione
- Parcheggi intelligenti:Controller centrale per le stazioni di ingresso/uscita, che integra il riconoscimento LPR, il controllo delle barriere e il collegamento del sistema di pagamento.
- Comunit residenziali:Gestisce le liste bianche dei residenti e l'accesso temporaneo dei visitatori, collegandosi ai sistemi di controllo dell'accesso della comunità per l'ingresso sicuro dei veicoli
- Parcheggio commerciale e commerciale:Facilitare il parcheggio a pagamento, la gestione dei biglietti mensili e l'integrazione dei pagamenti con codice QR.
- Parchi industriali e centri logistici:Controlla l'accesso dei camion e del personale autorizzato, registra gli orari di entrata/uscita e si integra con i sistemi di gestione del magazzino
- Stazioni di pedaggio per autostrade:Supporta l'integrazione del protocollo ETC, con la stabilità della rete doppia che garantisce la comunicazione critica negli scenari di riscossione dei pedaggi
Perché scegliere il controllore di parcheggio W4G 4G?
- Ottimizzazione specifica LPR:Integrazione senza soluzione di continuità con le principali telecamere LPR, riducendo la complessità dell'integrazione per gli integratori di sistema
- Garanzia di zero tempi di inattività:Il passaggio automatico a due reti elimina gli interruzioni di linea, proteggendo i ricavi e la sicurezza del parcheggio
- Capacità offline robusta:Il funzionamento indipendente con archiviazione dei dati garantisce un normale controllo degli accessi anche senza connettività di rete
- Durabilità industriale:Resistenza alle temperature estreme (-40°C ~ +85°C) e protezione dell'interfaccia per ambienti esterni difficili
- Scalabile e a prova di futuro:Protocollo MQTT aperto e interfacce ricche supportano l'integrazione e l'espansione funzionale della piattaforma cloud
