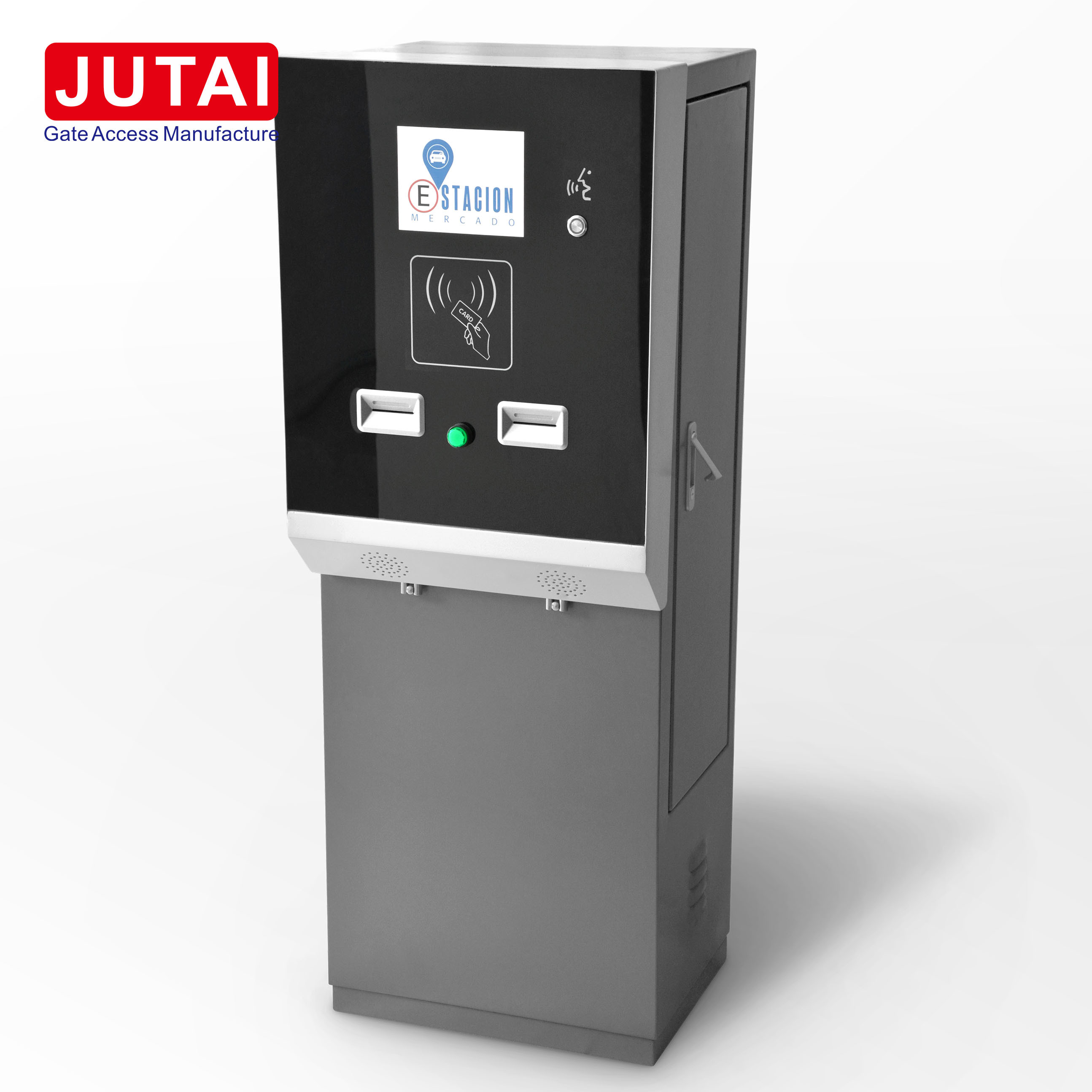

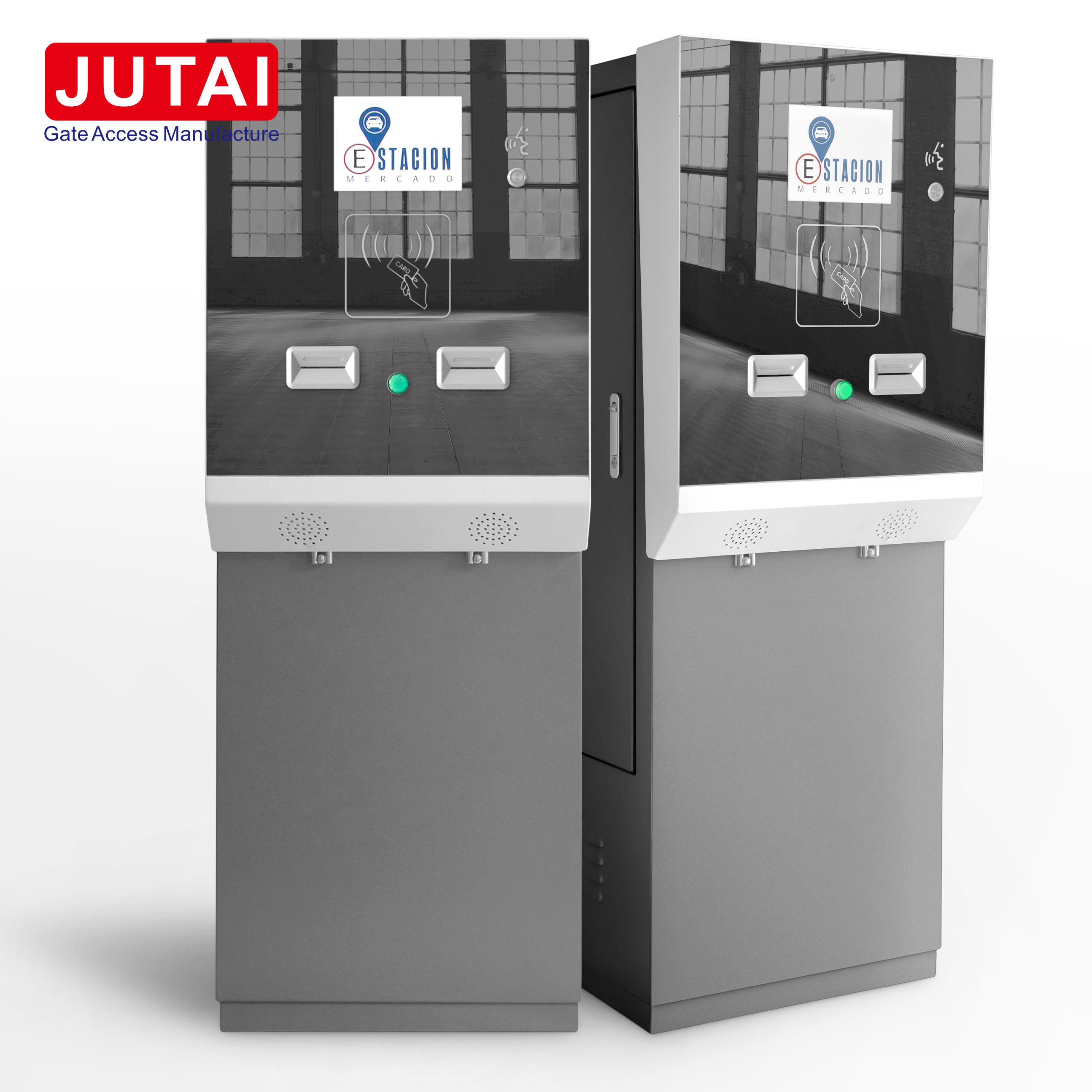

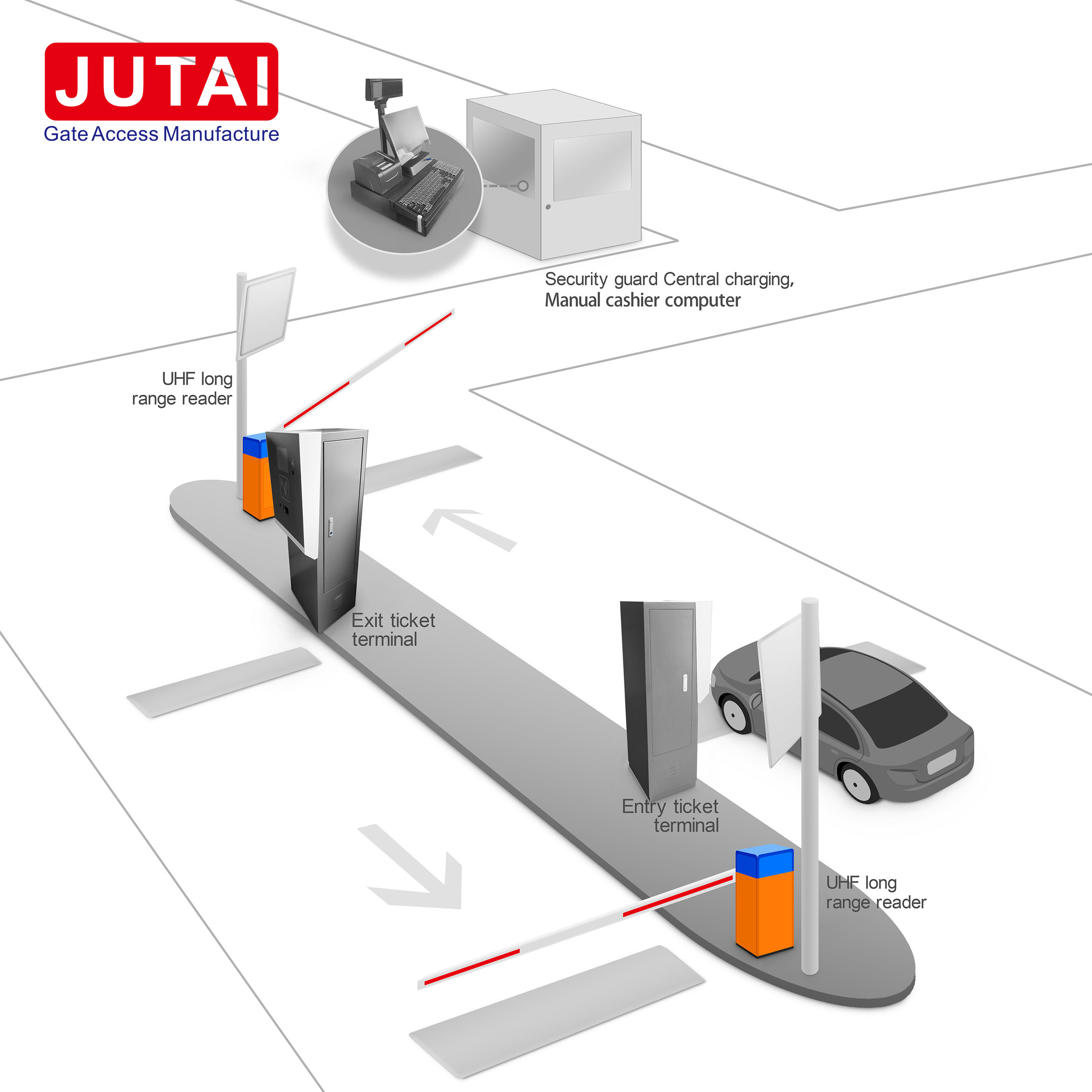

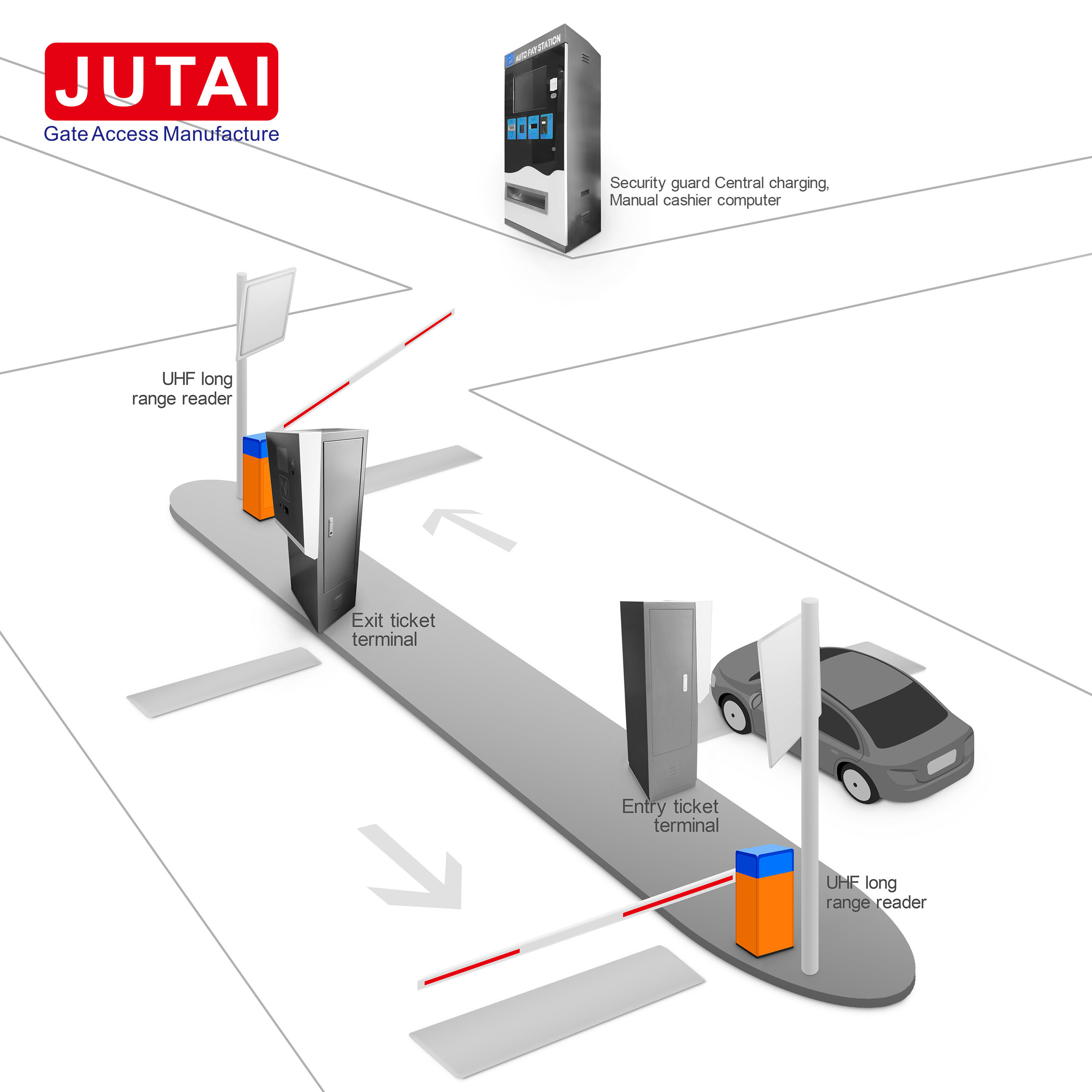

Biglietteria automatica di ingresso/uscita dal parcheggio - Descrizione del prodotto

I. Panoramica del prodotto

II. Caratteristiche principali

A. Design intuitivo

• La biglietteria presenta un design unico dell'alloggiamento con pannelli anteriori e due laterali che possono essere aperti, facilitando il cablaggio interno e la manutenzione.
• Dotato di pulsanti di emissione e ritiro delle carte, insieme a slot per carte illuminati, l'intero processo è guidato da chiari messaggi vocali e istruzioni intuitive sul display, garantendo un'esperienza utente senza interruzioni.

B. Funzionalità avanzate di gestione delle carte

• All'ingresso sono installati doppi distributori di carte, raddoppiando la capacità di stoccaggio delle carte e riducendo di fatto la frequenza del rifornimento manuale delle carte. Ciò non solo riduce al minimo il carico di lavoro per gli operatori, ma semplifica anche il processo di ingresso dei veicoli.
• L'uscita è dotata di collettori a doppia scheda, fornendo un sistema ridondante in cui il guasto di un collettore non interrompe il normale funzionamento. Questa ridondanza riduce significativamente la probabilità di congestione del traffico causata da problemi di ritiro delle carte.

C. Rilevamento e differenziazione dei veicoli

• Il sistema integrato a doppio sensore di terra è progettato per distinguere con precisione tra motociclette e veicoli di piccole dimensioni. Ciò consente l’implementazione di calcoli tariffari diversi in base alla tipologia di veicolo, fornendo un sistema di fatturazione più flessibile ed equo.

D. Comunicazione economicamente vantaggiosa

• Con un pulsante interfono e un microfono integrati, la ticket box supporta la funzionalità interfono LAN tramite un software dedicato. Ciò elimina la necessità di installazioni citofoniche aggiuntive, con conseguente risparmio sui costi dell'intero progetto.

E. Monitoraggio dello stato del cancello

• L'interfaccia di feedback del cancello offre una rappresentazione visiva in tempo reale dello stato del cancello e delle sue connessioni periferiche sul software di gestione. Ciò consente agli operatori di avere in ogni momento il controllo completo e la consapevolezza dei punti di accesso.

F. Durabilità di livello industriale

• Progettata per resistere a condizioni estreme, la biglietteria può funzionare perfettamente in un ampio intervallo di temperature compreso tra -40°C e 85°C. Ciò garantisce prestazioni affidabili 24 ore su 24, 7 giorni su 7, rendendolo adatto a vari ambienti.

G. Facilità di installazione e connettività

• Dotata di un'interfaccia RJ45 per la connessione LAN, la ticket box può stabilire automaticamente una connessione con il software di gestione una volta configurato l'indirizzo IP del server. Ciò semplifica il processo di installazione e messa in servizio, risparmiando tempo e fatica.

H. Valore Aggiunto Commerciale

• Oltre alle funzioni principali di gestione dei parcheggi, il sistema offre anche funzionalità di pubblicità commerciale. Ciò offre l'opportunità di generare entrate aggiuntive attraverso visualizzazioni pubblicitarie mirate.

III. Specifiche del prodotto

A. Specifiche hardware

B. Metodo di cablaggio e note

1. Schema elettrico: L'alimentazione (110~220VAC) è collegata alla cassa dei biglietti, che è poi collegata in rete al computer di gestione tramite uno switch RJ45 e controller. Lo schema fornito illustra i collegamenti dei dispositivi esterni.
2. Precauzioni per il cablaggio:
   • Considerato il complesso cablaggio interno della cassa, che viene preconfigurata in fabbrica, è indispensabile seguire lo schema di collegamento esterno.
   • Quando si cabla il circuito a induzione di terra, è necessario attenersi rigorosamente al principio del doppino intrecciato, con il doppino intrecciato collegato al sensore di rilevamento della terra. In caso contrario, si potrebbe verificare un rilevamento impreciso dell'ingresso e dell'uscita del veicolo.
   • In caso di discrepanze tra le posizioni dell'interfaccia di cablaggio nello schema e il dispositivo reale, fare riferimento ai contrassegni sul dispositivo reale per un cablaggio accurato.

C. Diagramma delle dimensioni del prodotto

IV. Specifiche dei componenti interni

R. Controllore

1. Caratteristiche principali:
   • Costruito con un robusto design di livello industriale, il controller può funzionare stabilmente in un intervallo di temperature compreso tra -40°C e 85°C. È dotato di un timer watchdog per prevenire arresti anomali del sistema e garantire un funzionamento ininterrotto.
   • L'interfaccia TCP/IP ad alta velocità consente una comunicazione rapida ed efficiente, semplificando al tempo stesso il processo di cablaggio.
   • Fornisce una DLL (Dynamic Link Library), che consente una facile integrazione e chiamate di funzioni in diversi linguaggi di programmazione, facilitando l'implementazione di funzionalità complesse.
   • Sono disponibili molteplici interfacce di comunicazione per soddisfare i diversi requisiti del settore e garantire una connettività senza interruzioni con altri dispositivi.
   • Con tre uscite di controllo della luce, può gestire efficacemente le luci LED da 5-24 V, migliorando la visualizzazione e la guida dell'utente.
   • I tre ingressi di induzione di terra consentono il rilevamento del tipo di veicolo in tempo reale, consentendo l'emissione precisa delle carte e la stampa di biglietti cartacei in base al tipo di veicolo rilevato.
   • Sono forniti tre ingressi per pulsanti per diverse funzioni operative, consentendo un'interazione intuitiva con l'utente.
   • Il controllo del doppio cancello con isolamento garantisce il controllo simultaneo e indipendente di due cancelli, consentendo operazioni di ingresso e uscita fluide.
   • Il doppio feedback del cancello con ingresso di isolamento consente un monitoraggio accurato dello stato dell'interruttore del cancello, migliorando la sicurezza e la consapevolezza operativa.
   • Le doppie interfacce distributore/raccoglitore di carte offrono flessibilità nel collegare più dispositivi di gestione delle carte, ottimizzando il processo di gestione delle carte.
   • È incluso un pulsante multifunzione per il ripristino del sistema, il ripristino delle impostazioni predefinite e la modalità di aggiornamento forzato, garantendo una facile gestione e manutenzione del sistema.
   • L'accesso alla pagina Web back-end consente una comoda configurazione degli indirizzi IP locali e di destinazione sulla scheda di controllo, migliorando le capacità di gestione della rete.
   • I numeri di porta di comunicazione personalizzabili prevengono conflitti con i sistemi esistenti, garantendo un'integrazione perfetta in vari ambienti di rete.
   • Il supporto di schermi LED e LCD esterni consente una migliore interattività e visualizzazione delle informazioni, fornendo agli utenti istruzioni chiare e aggiornamenti di stato.
   • Il sistema supporta aggiornamenti sia online che basati su scheda SD, garantendo un facile accesso alle funzionalità e ai miglioramenti più recenti e semplificando la manutenzione del sistema.
   • L'esterno del controller è dotato di un guscio in alluminio con tecnologia di stampa laser, che fornisce un'efficiente dissipazione del calore, marcature di testo chiare e un aspetto esteticamente gradevole.

B. Display LCD

1. Caratteristiche principali:
   • Progettato e prodotto secondo gli standard industriali, il display LCD è adatto per ambienti ad alta temperatura all'interno della biglietteria, con un intervallo di temperatura operativa compreso tra -30°C e +70°C.
   • Dotato di una luminosità ultraelevata di 900 nit, garantisce una visibilità chiara anche alla luce diretta del sole e presenta un ampio angolo di visione per un'esperienza utente ottimale.
   • L'orologio RTC integrato conserva i dati orari anche durante le interruzioni di corrente, con recupero automatico dell'ora all'accensione, garantendo un'accurata misurazione dell'ora e la sincronizzazione del sistema.
   • La luminosità della retroilluminazione è regolabile su 64 livelli, consentendo un funzionamento efficiente dal punto di vista energetico di notte o in condizioni di scarsa illuminazione.
   • Prima di lasciare la fabbrica, il display LCD viene sottoposto a un processo di invecchiamento di 24 ore per garantire prestazioni affidabili e stabili al momento della consegna.

C. Distributore di carte

1. Caratteristiche principali:
   • Progettato con una durabilità di livello industriale, il dispenser di carte è resistente all'usura e alla corrosione, rendendolo adatto a vari ambienti difficili, comprese le alte temperature e le condizioni polverose.
   • Il meccanismo a frizione delle carte imita l'azione di una mano umana, garantendo un'erogazione affidabile delle carte e una forte adattabilità a diversi tipi di carte.
   • Dotato di un watchdog hardware e di un micro sistema operativo in tempo reale incorporato, il dispenser di carte garantisce un funzionamento affidabile e continuo, riducendo al minimo il rischio di guasti del sistema.
   • La funzione di pre-emissione della carta velocizza notevolmente il processo di emissione della carta, riducendo di fatto i tempi di attesa dei veicoli e migliorando il flusso del traffico.
   • Gli allarmi acustici automatici vengono attivati ​​in caso di livello basso delle carte, vassoi carte vuoti o guasti del sistema, garantendo l'intervento tempestivo dell'operatore. Il sistema dispone inoltre di una funzione di ripristino automatico dopo 100 secondi di allarme di errore.
   • Offre interfacce di controllo di livello sia RS232 che I/O, garantendo flessibilità nell'integrazione e nel funzionamento del sistema.
   • Con un'elevata capacità di riciclaggio di oltre 40 carte e un allarme acustico di carta piena, il distributore di carte garantisce una gestione efficiente delle carte.
   • La funzione di recupero di sicurezza avanzata previene la perdita dolosa della carta, migliorando la sicurezza del processo di gestione della carta.
   • Il design impilabile della scatola per carte consente un'espansione flessibile della capacità di archiviazione delle carte, adattandosi alle diverse esigenze di utilizzo.
   • Lo spessore della carta può essere regolato in un intervallo compreso tra 0,3 mm e 2,5 mm (impostato in fabbrica su 0,8 mm), adattandosi a vari materiali della carta.
   • Il design dell'installazione su guida scorrevole semplifica l'installazione e la rimozione del dispenser di carte, rendendo la manutenzione e l'assistenza rapide e convenienti.
   • Prodotto utilizzando tecniche di produzione a stampo completo, il dispenser di carte garantisce un'elevata precisione del prodotto e una qualità costante.

D. Ricevitore della carta

1. Caratteristiche principali:
   • In caso di blocco della carta, il ricevitore della carta offre opzioni flessibili, consentendo agli operatori di scegliere tra la restituzione della carta dopo un timeout o la ricezione forzata della carta senza restituirla.
   • Le impostazioni di timeout e restituzione del riconoscimento della carta possono essere personalizzate, fornendo un maggiore controllo sul processo di gestione della carta.
   • Può fornire segnali di attivazione e commutazione al computer host, consentendo un'integrazione perfetta con l'intero sistema di gestione del parcheggio.
   • Il ricevitore tessera è dotato di allarmi acustici e luminosi per allertare gli operatori in caso di inserimenti errati della tessera o altre condizioni di errore.

E. Stampante per biglietti cartacei

1. Caratteristiche principali:
   • La stampante offre funzionalità di ingrandimento dei caratteri, consentendo di ingrandire il testo da 1x a 7x utilizzando il controllo dei comandi, garantendo una stampa dei biglietti chiara e leggibile.
   • Dotato di una taglierina a lunga durata con una durata completa di oltre 1 milione di tagli di carta, garantisce un funzionamento affidabile e duraturo.
   • Il sensore di carta esaurita integrato, il sensore del segno nero e il sensore di fine carta opzionale consentono il monitoraggio continuo dello stato della stampante, garantendo un funzionamento regolare e prevenendo gli inceppamenti della carta.
   • Supporta la stampa di codici a barre e codici QR in vari formati, con la dimensione in pixel del codice QR liberamente regolabile per soddisfare i diversi requisiti applicativi.
   • La stampante è dotata di una libreria di caratteri cinesi GBK integrata e di una libreria di caratteri cinesi tradizionali integrata, che consente la stampa di biglietti multilingue.
   • Supporta l'aggiornamento IAP USB o RS232, facilitando gli aggiornamenti e la manutenzione del firmware, garantendo che la stampante rimanga aggiornata con le funzionalità più recenti.

F. Rilevatore di loop del veicolo

1. Caratteristiche principali:
   • Progettato con specifiche complete di livello industriale, il rilevatore di loop per veicoli può funzionare ininterrottamente in un intervallo di temperature compreso tra -40°C e 85°C, garantendo prestazioni affidabili 7x24 ore.
   • È altamente adattabile, in grado di rilevare vari modelli di veicoli. I parametri di rilevamento possono essere regolati per ottimizzare le prestazioni per diversi tipi di veicoli, garantendo un rilevamento accurato del veicolo.
   • Il rilevatore è dotato di due serie di uscite relè, con la modalità di uscita di ciascun gruppo personalizzabile. Può essere impostato su uscita a impulsi o esistenza, a seconda dei requisiti specifici dell'applicazione.
   • L'interruttore DIP consente una facile regolazione della sensibilità di rilevamento, facilitando la configurazione e la calibrazione del rilevatore in modo rapido ed efficiente.
   • Supporta l'uscita ritardata del segnale di rilevamento, che può essere personalizzato per soddisfare esigenze operative specifiche, garantendo l'ingresso e l'uscita del veicolo fluidi e coordinati.
   • La frequenza di rilevamento può essere regolata e le bobine adiacenti possono essere impostate su frequenze diverse per evitare interferenze della stessa frequenza, garantendo un rilevamento affidabile e accurato del veicolo.
   • L'uscita di ripristino automatico con rilevamento a lungo termine può essere configurata per evitare guasti di uscita dovuti a condizioni anomale, migliorando la stabilità e l'affidabilità del sistema.

G. Lettore di schede IC

1. Caratteristiche principali:
   • Costruito con una resistenza di livello industriale, il lettore di schede IC può funzionare continuamente in un intervallo di temperature compreso tra -40°C e 85°C, garantendo prestazioni affidabili 7x24 ore.
   • Può leggere le schede M1 con protocollo TypeA e può essere personalizzato per leggere le schede con protocollo TypeB, offrendo flessibilità nella compatibilità delle schede.
   • L'interfaccia di comunicazione RS232 semplifica l'integrazione con altri dispositivi e un SDK disponibile consente ulteriori sviluppi e personalizzazioni.
   • Il design con fori multicampo garantisce la compatibilità con diversi tipi di accettatori ed erogatori di carte, migliorandone la versatilità in varie configurazioni di gestione del parcheggio.

H. Lettore di carte IC Ticket Box

1. Caratteristiche principali:
   • Con un design di livello industriale, può funzionare stabilmente in un intervallo di temperature compreso tra -40°C e 85°C, fornendo un servizio affidabile per 7*24 ore.
   • In grado di leggere le schede M1 con protocollo di tipo A e può essere personalizzato per leggere le schede con protocollo di tipo B, soddisfacendo diversi requisiti di lettura delle schede.
   • L'interfaccia di comunicazione RS232 consente una connessione perfetta con il sistema e l'SDK fornito facilita lo sviluppo personalizzato.
   • Il design con fori fissi multipli garantisce la compatibilità con vari lettori di carte e distributori, consentendo una facile installazione e integrazione.
