W4G 4G LTE & Ethernet Dual Network Parking Controller con Failover automatico
| Place of Origin | China |
|---|---|
| Marca | JUTAI |
| Model Number | W4G |
| Documento | W4G.pdf |
| Minimum Order Quantity | 1 |
| Prezzo | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
Dettagli
| Processore principale | Processore ARM Cortex-M3 ad alta velocità, con sistema operativo integrato in tempo reale | Tensione operativa | DC 12V (con protezione connessione inversa) |
|---|---|---|---|
| Temperatura operativa | Da -40°C a +85°C | Comunicazione di rete | Doppia modalità: 4G LTE (modulo integrato) ed Ethernet (10/100M adattivo) |
| Logica di ridondanza della rete | Failover automatico: Priorità Ethernet -> Passa a 4G se Ethernet non funziona -> Ripristina Et | Velocità di uplink/downlink | Ethernet: fino a 300KB/s; 4G: fino a 100 KB/s (a seconda della rete) |
| Uscita relè | 2 canali, contatto pulito isolato, capacità di carico: 250 V CA/10 A o 30 V CC/10 A | Ingresso digitale (IO) | 6 canali, non isolati, intervallo di tensione consentito: 0-5 V |
| Interfacce seriali | 2 x RS232, 2 x RS485 (velocità di trasmissione: 4800-115200 bps, con protezione) | Interfaccia Wiegand | 2 canali, supporta Wiegand 26/34 adattivo |
| Protocolli fotocamera supportati | Push fotografico diretto tramite Ethernet (Zhixin, Zhenshi); Dati targa tramite RS485 (Zhixin, Zhens | Funzionalità di bordo | Orologio in tempo reale (RTC) con batteria di backup, archiviazione dati offline di grande capacità, |
| Modalità di sviluppo | Cloud Docking (consigliato, tramite MQTT SDK) e uso locale (come controller hardware locale) | Dimensioni fisiche (L*W*H) | 145 mm * 105 mm * 15 mm |
| Tipo di carta SIM | MicroSIM (1,8 V/3,3 V adattivo) | Gestione remota | Supporta firmware Over-The-Air (OTA) e aggiornamenti di file |
| Evidenziare | Controller di parcheggio W4G,Controller di parcheggio a doppia rete,Controller di parcheggio Ethernet |
||
Descrizione di prodotto

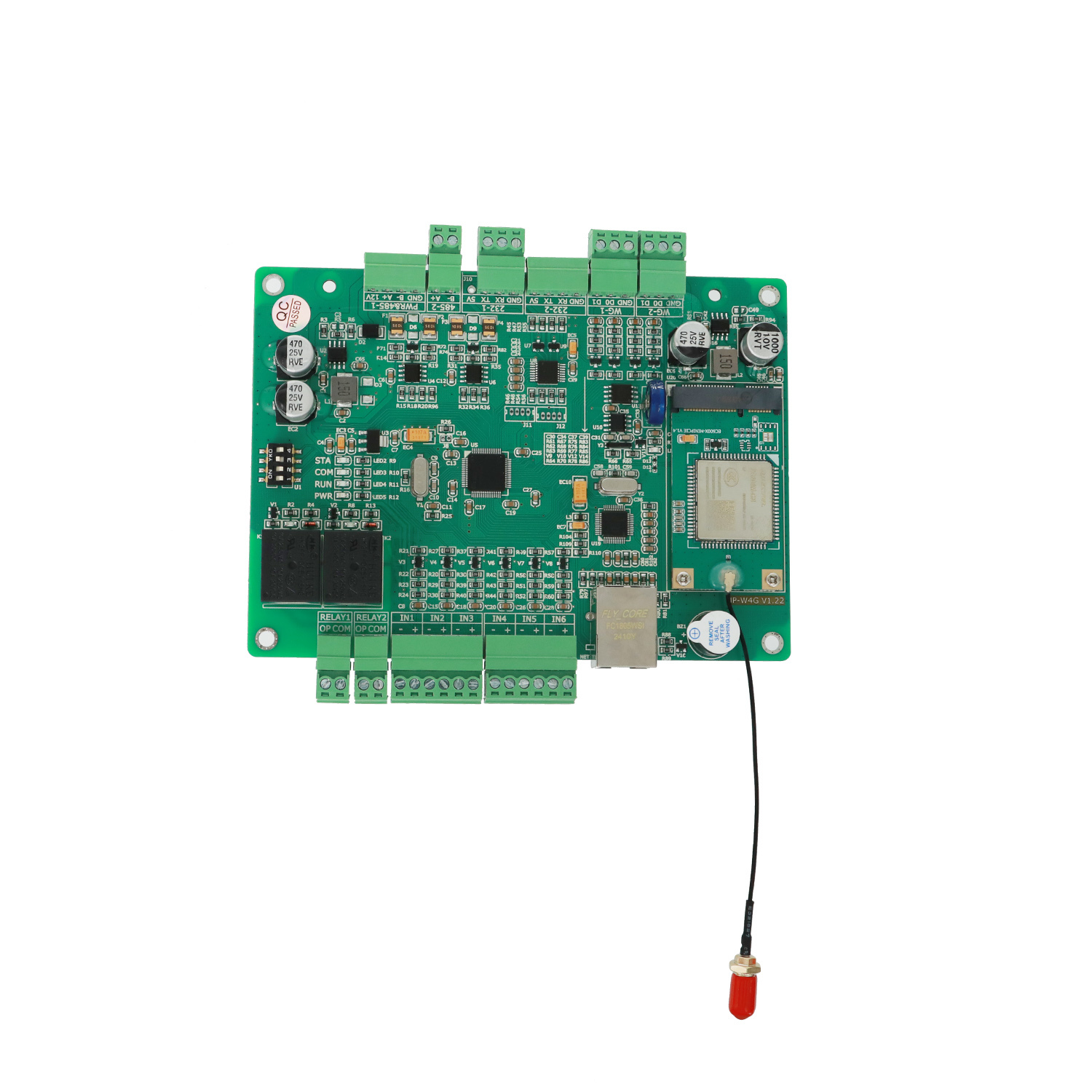

Controller Parcheggio Dual Network 4G LTE ed Ethernet W4G con Failover Automatico
Il controller serie JUTAI W4G è un dispositivo core intelligente di livello industriale, progettato su misura per sistemi di parcheggio intelligente e controllo accessi. Risolve i sistemi tradizionali che si basano su linee fisiche integrando la ridondanza dual-network 4G LTE ed Ethernet, realizzando failover automatico e connettività senza interruzioni. Dotato di un processore ARM Cortex-M3 ad alta velocità, interfacce ricche e capacità di funzionamento offline, funge da "hub centrale" affidabile per la comunicazione tra piattaforme cloud, dispositivi in loco (telecamere, barriere, rilevatori) e apparecchiature periferiche, garantendo un funzionamento stabile 24 ore su 24, 7 giorni su 7, di parcheggi, complessi residenziali recintati e scenari di accesso industriale.
Parametri Tecnici Principali
| Categoria | Parametri Chiave | Specifiche |
|---|---|---|
| Alimentazione e Ambiente | Tensione Operativa | DC12V (con protezione da inversione di polarità) |
| Corrente Operativa | 2A MAX (corrente istantanea durante la trasmissione dati 4G) | |
| Temperatura Operativa | -40°C ~ +85°C (umidità relativa <80%, senza brina) | |
| Dimensioni (L × L × A) | 145mm × 105mm × 15mm | |
| Distanza Fori di Montaggio | 135mm × 95mm | |
| Comunicazione Dual-Network | Rete Primaria | 4G LTE (modulo integrato, supporta scheda MicroSIM, adattivo a tensione 1.8/3.3V) |
| Rete di Backup/Preferita | Ethernet (10/100M adattivo, isolato, non supporta inversione di polarità automatica) | |
| Velocità Dati | Ethernet: Max 300KByte/S; 4G: Max 100KByte/S (a seconda delle condizioni di rete) | |
| Logica di Rete | Commutazione e fallback automatici: Uso prioritario di Ethernet, commutazione automatica a 4G in caso di guasto, ripristino dopo il recupero | |
| Protocolli Supportati | MQTT (aggancio cloud), TCP/IP, protocollo lettore ETC, protocollo controllo stampante | |
| Controllo e Interfacce | Uscita Relè | 2 canali (contatto normalmente aperto isolato), capacità di carico: 250VAC 10A / 30VDC 10A |
| Ingresso IO | 6 canali (non isolati, intervallo di tensione ammissibile 0-5V) | |
| Interfacce Seriali | 2x RS232, 2x RS485 (baud rate 4800-115200bps, con protezione ESD e da impulsi) | |
| Interfaccia Controllo Accessi | 2x interfacce Wiegand (adattive Wiegand 26/34) | |
| Integrazione e Archiviazione | Telecamere Compatibili | Ethernet: Zhixin, Zhenshi (invio foto); RS485: Zhixin, Zhenshi, Qianyi (dati targa) |
| Funzionalità Integrate | RTC (orologio in tempo reale con backup in caso di interruzione di corrente), archiviazione dati offline di grande capacità, driver LCD | |
| Modalità di Sviluppo | Aggancio cloud (consigliato, MQTT + SDK); Uso locale (controllo software PC) | |
| Gestione Remota | Supporto Aggiornamenti | Aggiornamenti firmware e file tramite rete |
Vantaggi Funzionali Chiave
1. Ridondanza Dual-Network e Failover Automatico
- Nessun downtime di rete: Commuta automaticamente tra reti Ethernet e 4G. Se le linee fisiche sono danneggiate o l'Ethernet fallisce, passa istantaneamente al 4G per garantire il funzionamento continuo del sistema.
- Ottimizzazione dei costi: Torna all'Ethernet quando la rete viene ripristinata, riducendo al minimo il consumo di dati 4G e i costi operativi.
- Garanzia di segnale stabile: Il modulo 4G supporta la copertura della rete di telefonia mobile, garantendo il normale funzionamento finché è disponibile il segnale mobile.
2. Hub Completo per l'Integrazione dei Dispositivi
- Integrazione telecamere: Si collega direttamente alle telecamere LPR mainstream tramite Ethernet (riceve invio foto) o RS485 (ottiene dati targa), eliminando la necessità di convertitori aggiuntivi.
- Controllo periferiche: Controlla barriere, luci e stampanti tramite relè; legge la presenza dei veicoli dai rilevatori di anello tramite ingressi IO; collega lettori di schede tramite interfacce Wiegand.
- Compatibilità estesa: Supporta protocolli di parsing per lettori ETC e controllo display LCD, adattandosi a diverse esigenze funzionali dei parcheggi.
3. Funzionamento Offline e Integrità dei Dati
- Capacità di lavoro indipendente: RTC integrato e memoria di grande capacità consentono il funzionamento normale con whitelist e configurazioni pre-memorizzate anche in assenza di connettività di rete.
- Archiviazione dati offline: Salva localmente i record di riconoscimento targhe, i log di accesso e le immagini, con una capacità di archiviazione fino a 64 immagini di piccole dimensioni.
- Sincronizzazione automatica: Carica tutti i dati offline e le immagini sul cloud immediatamente dopo il ripristino della rete, garantendo audit trail completi e nessuna perdita di dati.
4. Integrazione Cloud Standardizzata (MQTT)
- Aggancio semplice: Utilizza il protocollo JSON-over-MQTT per la comunicazione, supportando l'integrazione con piattaforme personalizzate o di terze parti con SDK fornito.
- Copertura completa degli eventi: Segnala heartbeat del dispositivo, riconoscimento targhe, scansioni codici QR e modifiche dello stato IO; supporta comandi remoti per il controllo delle barriere, messaggi sul display e aggiornamenti della whitelist.
- Sicuro e affidabile: La qualità di comunicazione QoS 1 garantisce la consegna dei messaggi, con codifica GBK per una trasmissione dati stabile.
5. Affidabilità di Livello Industriale e Manutenzione Semplice
- Adattamento ad ambienti difficili: Funziona stabilmente in temperature estreme da -40°C a +85°C, con protezione ESD e da impulsi per le interfacce.
- Basso costo di manutenzione: Monitoraggio remoto dello stato del dispositivo (intensità del segnale, temperatura, utilizzo dati) e aggiornamenti firmware riducono le visite in loco.
- Robusto design hardware: Protezione da inversione di polarità, protezione da sovracorrente e componenti durevoli garantiscono un funzionamento continuo 24 ore su 24, 7 giorni su 7.
Scenari di Applicazione
- Parcheggi e Garage Intelligenti: Funge da controller principale per stazioni di ingresso/uscita, integrando telecamere LPR, controllo barriere e collegamento al sistema di pagamento. Il funzionamento offline garantisce un servizio ininterrotto durante le interruzioni di rete.
- Complessi Residenziali Recintati: Gestisce whitelist residenti, accessi temporanei per visitatori e ingresso/uscita veicoli di consegna. La ridondanza dual-network garantisce l'assenza di guasti nel controllo accessi.
- Parcheggi Commerciali e Negozi: Facilita il parcheggio a pagamento, la gestione degli abbonamenti mensili e l'integrazione con stazioni di pagamento tramite codici QR. Il funzionamento affidabile migliora l'esperienza del cliente durante le ore di punta.
- Parchi Industriali e Logistici: Controlla l'accesso di camion e personale autorizzato, registra gli orari di ingresso/uscita e si integra con i sistemi di gestione del magazzino. Resiste ad ambienti industriali difficili.
- Stazioni di Pedaggio e Accessi Autostradali: Supporta l'integrazione del protocollo ETC, con garanzia dual-network per comunicazioni critiche negli scenari di riscossione pedaggi.
Perché Scegliere il Controller Parcheggio Dual Network W4G?
- Elimina il Single Point of Failure: Il failover automatico tra Ethernet e 4G garantisce il 100% di uptime del sistema, proteggendo ricavi e sicurezza.
- Semplifica l'Architettura del Sistema: Integra molteplici interfacce di comunicazione e logica di controllo, sostituendo switch di rete separati, router 4G e software basato su PC.
- A Prova di Futuro e Scalabile: Il protocollo MQTT aperto e le interfacce standard supportano l'integrazione in piattaforme IoT, scalando su più siti.
- Operatività Conveniente: L'archiviazione dati offline riduce la dipendenza dalla rete in tempo reale; la commutazione automatica della rete ottimizza i costi dei dati.
- Compatibilità Provata: Funziona con telecamere LPR mainstream, lettori ETC e periferiche, riducendo i rischi di integrazione per gli integratori di sistema.
