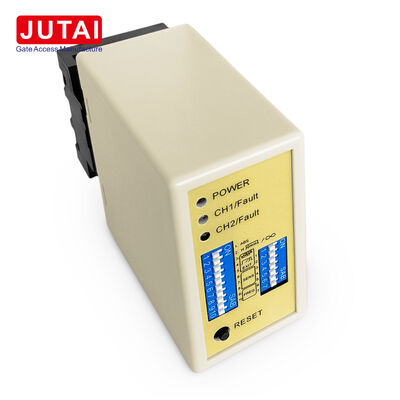

LD-200 Rilevatore di Ansa di Parcheggio a Due Canali con Riconoscimento della Direzione, Uscite a Relè di Presenza e Impulso

L'LD-200 combina due ingressi di circuito di parcheggio con logica di relè configurabile per applicazioni di presenza, impulso e direzione del veicolo.Questo rivelatore è progettato per cancelli di barriera e armadi di controllo del parcheggio in cui CH1 e CH2 richiedono il monitoraggio da un unico dispositivo con un comportamento di uscita diverso in base alla sequenza della corsia.

In modalità indipendente, entrambi i canali funzionano come rilevatori di presenza del veicolo separati.il relè corrispondente produce una uscita quando i veicoli entrano o escono dai circuitiIn modalità direzionali, il rivelatore utilizza la sequenza di attivazione CH1 e CH2 per determinare la direzione di percorrenza e generare risposte di relè programmate.

Ciò rende l'LD-200 ideale per gli installatori che hanno bisogno di un rilevatore a doppio canale per coprire più funzioni di parcheggio invece di selezionare diversi rilevatori per vari progetti di corsia.

• Richiesta di apertura dell'ostacolo
• Monitoraggio della presenza del veicolo
• Conferma del passaggio
• Logica della direzione di entrata/uscita
• Rilevazione a due zone
• Generazione del segnale di flusso del veicolo

Per il rilevamento direzionale, due cicli separati sono allineati con il percorso del veicolo e spaziati a circa 1 metro di distanza.Gli installatori devono verificare entrambi i circuiti separatamente, selezionare la sensibilità appropriata e scegliere diverse impostazioni di frequenza quando i circuiti vicini creano interferenze.

• LED di potenza (RED):Illumina per indicare "ACCESSO"
• LED di rilevamento CH1:
  • Attivo: rilevamento del veicolo
  • Lento lampeggiamento: cortocircuito del circuito o torsioni insufficienti
  • Aggiornamento rapido: circuito aperto o torsioni eccessive
• LED di rilevamento CH2:
  • Attivo: rilevamento del veicolo
  • Lento lampeggiamento: cortocircuito del circuito o torsioni insufficienti
  • Aggiornamento rapido: circuito aperto o torsioni eccessive

La regolazione della sensibilità e della frequenza è facilitata da impostazioni di interruttore a 7 e 10 vie:

• 8 diverse impostazioni di sensibilità disponibili tramite la configurazione dell'interruttore di immersione
• Gli interruttori di immersione 6, 7 e 8 regolano la sensibilità CH1 (0,8 a 0,015)
• Gli interruttori di immersione 3, 4 e 5 controllano la sensibilità CH2 (0,8 a 0,015)

Interruttore 1 (S1) - Selezione della funzione di loop del canale 1:

• DIP 1 e DIP 2: aumento speciale della sensibilità per entrambi i rimorchi (entrambi i canali)
• D3, D4, D5 e interruttore 2 D1, D2: Funzioni speciali (modalità 1, 2, 3 Direzione di rilevamento. Modalità 4, 5, 6 Modalità normale)
• D6 e D7 e D8 e interruttore 2 D3 e D4 e D5: selezione della sensibilità CH1 e CH2 (otto livelli)
• D9 e D10 e Switch2 D6, D7: Selezione della frequenza (20 K a 100 KHz)

• Le dimensioni di taglio della bobina devono essere rettangolari: lunghezza da 1,0 a 2,0 metri, larghezza da 0,8 a 1,2 metri
• Evitare gli angoli retti agli angoli il più possibile
• Utilizzare fili ferromagnetici per la bobina di induzione, lunghezza totale fino a 500 metri
• Tenere la presa e la presa del prodotto in direzione verticale durante l'installazione

La serie di rilevatori di circuito veicolare a doppio canale JUTAI LD200/202, dotata di funzione di riconoscimento direzionale, è ideale per scenari di ingresso e uscita a canale singolo quando integrata con:

• JUTAI Controller a una porta (modello: AC-11)
• Barriera per cancelli JUTAI (modello BR-110)
• lettore RFID a lungo raggio JUTAI (modello: PUHF-9)
• Coili a circuito a resistenza ad alte temperature (modello: JTHT-11)

Riconoscimento della direzione:La funzione di riconoscimento della direzione garantisce che il rilevatore a doppio canale non attiva nuovamente il segnale quando la vettura passa davanti a un altro lettore UHF.registrare nel sistema solo le registrazioni di entrata o di uscita.

Il rivelatore di loop a doppio canale JUTAI LD-200/202 può anche funzionare come due rivelatori di loop a canale singolo indipendenti, adatti ai parcheggi standard con ingresso e uscita.Questa configurazione offre vantaggi di risparmio di costi riducendo i costi hardware associati all'utilizzo di rilevatori separati per ogni funzione.
