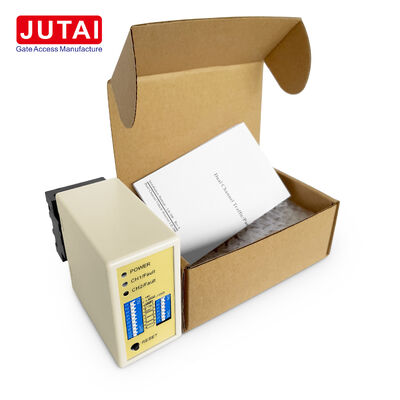

Detettore a doppio ciclo LD-200 di barriera di parcheggio con sensibilità di 8 livelli e rilevamento della direzione del veicolo
| Luogo di origine | Cina |
|---|---|
| Marca | JUTAI |
| Certificazione | CE |
| Numero di modello | LD-200 |
| Documento | LD-200.202.pdf |
| Quantità di ordine minimo | 1 |
| Prezzo | negotiable |
| Imballaggi particolari | Cartone animato |
| Tempi di consegna | 5 - 8 giorni lavorativi |
| Termini di pagamento | T/T,L/C,D/A,D/P,Western Union,Paypal,Alipay |
| Capacità di alimentazione | 1000 pezzi al mese |
Dettagli
| Modello | LD-200 / LD-202 | Ingressi del circuito | Ciclo CH1 + Ciclo CH2 |
|---|---|---|---|
| Gamma di frequenza | 20-100KHZ | Rilevamento della direzione | Supportato |
| Tempo di ripristino automatico | 10 minuti in modalità normale | Alimentatore LD-200 | 100-240 V CA |
| canali di rilevamento | 2 canali | Alimentatore LD-202 | 12-24VAC/DC |
| Intervallo di sensibilità | dallo 0,015% allo 0,8% | Modalità di lavoro | 6 modalità selezionabili |
| Livelli di sensibilità | 8 livelli per canale | Rilevamento indipendente | Rilevamento indipendente CH1 e CH2 supportato |
| Evidenziare | Detettore di circuito della barriera di parcheggio LD-200,un sensore a doppio ciclo con controllo della sensibilità,rilevatore di circuito di rilevamento direzionale del veicolo |
||
Descrizione di prodotto
LD-200 Rilevatore a Doppia Bobina per Barriera Parcheggio
Panoramica del Prodotto
L'LD-200 è progettato per installazioni di barriere di parcheggio che richiedono due bobine di rilevamento, sensibilità di rilevamento regolabile e informazioni sulla direzione del veicolo. Questo rilevatore a doppio canale accetta ingressi di bobina CH1 e CH2 in un'unica unità, rendendolo ideale per corsie di ingresso, corsie di uscita e sistemi di barriera che utilizzano sia bobine di avvicinamento che di sicurezza.
I principali vantaggi di messa in servizio includono una regolazione della sensibilità a otto livelli per canale, che varia da 0,015% (sensibilità più alta) a 0,8% (sensibilità più bassa). Ciò consente agli installatori di adattare con precisione la risposta del rilevatore alla geometria della bobina e alle condizioni del sito.
Quando le bobine sono disposte consecutivamente, l'LD-200 identifica la direzione del veicolo in base alla sequenza di attivazione CH1 e CH2. È possibile selezionare più modalità di direzione tramite interruttori DIP per generare il comportamento di presenza o impulso richiesto per i controller delle barriere di parcheggio collegati.
Principali Vantaggi del Prodotto
Ingresso a doppia bobina in un unico rilevatore
Otto livelli di sensibilità selezionabili per canale
Rilevamento della direzione tramite attivazione sequenziale della bobina
Sei modalità operative configurabili
Intervallo di frequenza selezionabile 20-100 kHz
Modalità di presenza permanente o ripristino automatico
Indicazione di stato separata CH1 e CH2
Indicazione diagnostica di bobina aperta/cortocircuitata
Specifiche Tecniche
| Parametro | Specifiche |
|---|---|
| Modello | LD-200 |
| Tipo di Rilevatore | Rilevatore a induzione a doppio canale |
| Alimentazione | 100-240VAC |
| Ingressi Bobina | CH1 / CH2 |
| Passi di Sensibilità | 8 per canale |
| Sensibilità Massima | 0,015% |
| Sensibilità Minima | 0,8% |
| Frequenza Selezionabile | 20-100kHz |
| Bande di Frequenza | 4 |
| Logica Operativa | 6 modalità |
| Riconoscimento Direzione | Sì |
| Modalità Presenza Indipendente | Sì |
| Funzioni di Impulso | Sì |
| Ripristino Automatico Normale | Circa 10 minuti |
| Modalità Presenza Permanente | Sì |
| Funzione Sensibilità Rimorchio | Sì |
| Uscite | Relè CH1 COM/NO; Relè CH2 COM/NO |
Controllo Sensibilità
Ogni canale dispone di impostazioni di sensibilità indipendenti su otto livelli: 0,015%, 0,02%, 0,04%, 0,08%, 0,12%, 0,2%, 0,5% o 0,8%. È inclusa una speciale funzione di aumento della sensibilità per applicazioni con rimorchi, che impedisce il rilascio indesiderato del relè quando veicoli lunghi o rimorchi passano sulle bobine.
Riconoscimento Direzione per Corsie di Parcheggio
Utilizzando bobine accoppiate, il rilevatore identifica il movimento di entrata o uscita. L'attivazione da CH1 a CH2 rappresenta una direzione, mentre da CH2 a CH1 rappresenta la direzione opposta. Le modalità operative direzionali multiple consentono al comportamento dell'uscita di corrispondere alla logica del sistema di controllo accessi o della barriera di parcheggio.
Applicazioni di Parcheggio
- Rilevamento avvicinamento e passaggio barriera di ingresso
- Logica di rilascio veicolo barriera di uscita
- Corsie di parcheggi commerciali
- Cancelli veicolari residenziali
- Ingressi veicolari a pagamento o controllati
- Monitoraggio del flusso veicolare direzionale
Installazione e Controllo Interferenze
Per bobine multiple installate in prossimità, la frequenza del rilevatore può essere impostata su Alta, Medio-Alta, Medio-Bassa o Bassa. L'utilizzo di diverse selezioni di frequenza su sistemi di bobine adiacenti riduce le interferenze di diafonia.
Indicatori e Interruttori
- LED di Alimentazione (ROSSO): Si illumina per indicare "Accensione"
- LED di Rilevamento CH1:
- Acceso fisso: Rilevamento veicolo
- Lampeggio lento: Cortocircuito bobina o spire insufficienti
- Lampeggio veloce: Circuito bobina aperto o spire eccessive
- LED di Rilevamento CH2:
- Acceso fisso: Rilevamento veicolo
- Lampeggio lento: Cortocircuito bobina o spire insufficienti
- Lampeggio veloce: Circuito bobina aperto o spire eccessive
Selezione Sensibilità
La regolazione della sensibilità e della frequenza è facilitata da impostazioni di interruttori DIP a 7 e 10 vie con otto diversi livelli di sensibilità disponibili tramite configurazione.
Configurazione Interruttori
Interruttore 1 (S1) - Selezione Funzione Bobina Canale 1:
- DIP 1 e DIP 2: Aumento Sensibilità Speciale per Rimorchio (Entrambi i Canali)
- D3, D4, D5 e Interruttore 2 D1, D2: Funzioni Speciali (Modalità 1, 2, 3 Rilevamento Direzione. Modalità 4, 5, 6 Modalità Normale)
- D6 e D7 e D8 e Interruttore 2 D3 e D4 e D5: Selezione Sensibilità CH1 e CH2 (Otto Livelli)
- D9 e D10 e Interruttore 2 D6, D7: Selezione Frequenza (da 20 K a 100 KHz)
Nota Pulsante Reset: L'LD-200 deve essere resettato ogni volta che viene apportata una modifica alle impostazioni degli interruttori DIP.
Linee Guida per l'Installazione
- La dimensione del taglio della bobina dovrebbe essere rettangolare: lunghezza da 1,0 a 2,0 metri, larghezza da 0,8 a 1,2 metri
- Evitare il più possibile gli angoli retti
- Utilizzare fili ferromagnetici per la bobina di induzione, lunghezza totale fino a 500 metri
- Mantenere la spina e la presa del prodotto in posizione verticale durante l'installazione
Integrazione di Sistema
La serie di rilevatori a doppio canale per veicoli JUTAI LD200/202 con funzione di riconoscimento della direzione è ideale per scenari di ingresso e uscita a canale singolo se integrata con:
- Controller JUTAI One door (Modello: AC-11)
- Barriera JUTAI (Modello: BR-110)
- Lettore RFID a lungo raggio JUTAI (Modello: PUHF-9)
- Bobine per loop resistenti alle alte temperature (Modello: JTHT-11)
Principio di Funzionamento
Processo di Ingresso:
- L'auto entra nella comunità/parcheggio, premendo contemporaneamente due bobine
- LD-200/202 attiva il lettore UHF all'ingresso
- Il lettore UHF legge l'ID della scheda e lo invia al controller tramite uscita Wiegand
- Il controller verifica la validità dell'ID e emette un segnale di relè per aprire la barriera
- L'auto entra, il braccio della barriera si abbassa automaticamente
- LD-100/102 fornisce funzionalità di sicurezza e anti-schiacciamento
Processo di Uscita:
- L'auto esce dalla comunità/parcheggio, passando davanti al lettore UHF interno
- LD-200/LD-202 attiva il lettore UHF per leggere la scheda e inviare l'ID al controller
- Il controller verifica la validità dell'ID e emette un segnale di relè per aprire la barriera
- L'auto esce, il braccio della barriera si abbassa automaticamente
- LD-100/102 fornisce funzionalità di sicurezza e anti-schiacciamento
Riconoscimento Direzione
La funzione di Riconoscimento Direzione assicura che il rilevatore a doppio canale non attivi nuovamente il segnale quando l'auto passa davanti a un altro lettore UHF, registrando solo i record di ingresso o uscita nel sistema.
Modalità Operativa Indipendente
Il rilevatore a doppio canale JUTAI LD-200/202 può anche funzionare come due rilevatori a canale singolo indipendenti, adatti per parcheggi standard con un ingresso e un'uscita. Questa configurazione offre vantaggi in termini di costi riducendo i costi hardware associati all'utilizzo di rilevatori separati per ciascuna funzione.
