JUTAI CG15-8L12 8 Beam Grid Mini Safety Sensor con gamma di rilevamento di 12 m e protezione IP67 per porte industriali

Il JUTAI CG15-8L12 è una barriera fotoelettrica di sicurezza per ingressi di fabbrica salvaspazio, progettata per porte rapide avvolgibili, porte da garage, porte per celle frigorifere, porte sezionali, serrande avvolgibili e porte per banchine di carico.

Utilizza un sistema di rilevamento a infrarossi a 8 fasci combinato con la tecnologia di rilevamento incrociato per formare una griglia protettiva più ampia attraverso l'apertura della porta. Quando un veicolo, un carrello elevatore, un pedone o un altro ostacolo interrompe la griglia a infrarossi, il ricevitore cambia immediatamente lo stato dell'uscita a relè e invia un segnale di sicurezza al controller della porta.

Il CG15-8L12 è particolarmente adatto per progetti che richiedono un sensore di sicurezza salvaspazio in stile Grid Mini. Offre una soluzione alternativa per i produttori di sistemi di ingresso per fabbriche e gli integratori di sistemi che cercano un sensore di protezione per porte sottile, a lunga distanza e resistente alle intemperie.

A differenza di un sistema fotocellulare a fasci paralleli di base, il CG15-8L12 combina fasci infrarossi orizzontali e incrociati per creare una griglia di rilevamento protettiva più densa.

Questo design aiuta a ridurre le aree cieche tra i singoli punti ottici e migliora il rilevamento degli oggetti attraverso l'apertura del sistema di ingresso della fabbrica.

Il trasmettitore e il ricevitore supportano una distanza di rilevamento massima fino a 12 metri, rendendo il sensore adatto per ampi sistemi di ingresso per fabbriche, ingressi di magazzini e grandi aperture di banchine di carico.

Il sottile alloggiamento in alluminio può essere installato all'interno del binario della porta o esternamente sul telaio della porta. La sua struttura salvaspazio è adatta per applicazioni in cui lo spazio di installazione è limitato.

Il sensore supporta due modalità operative:

Modalità normale:
Qualsiasi fascio infrarosso interrotto cambia immediatamente l'uscita di sicurezza.

Modalità di occultamento:
Ostacoli fissi causati dal binario della porta o dalla struttura della porta possono essere occultati durante l'installazione, consentendo all'area di rilevamento rimanente di continuare a funzionare normalmente.

Questa funzione è particolarmente utile quando la barriera fotoelettrica è installata all'interno di una guida per sistemi di ingresso di fabbrica.

L'alloggiamento con grado di protezione IP67 aiuta a proteggere i componenti ottici ed elettronici interni da polvere, umidità e acqua.

È adatto per sistemi di ingresso per fabbriche, magazzini umidi, ingressi di celle frigorifere e applicazioni di accesso esterno.

Il sottile profilo in lega di alluminio fornisce resistenza meccanica, resistenza alla corrosione e stabilità a lungo termine in ambienti industriali esigenti.

Il ricevitore fornisce contatti a relè NO, NC e COM, consentendo un facile collegamento con:

• Controller per porte rapide avvolgibili
• Controller per porte da garage
• Controller per serrande avvolgibili
• Sistemi PLC
• Apparecchiature di controllo accessi
• Circuiti di sicurezza a relè

Specifiche tecniche

La barriera fotoelettrica di sicurezza è composta da un trasmettitore a infrarossi e un ricevitore installati sui lati opposti dell'apertura della porta.

Il trasmettitore emette più fasci infrarossi verso il ricevitore. La tecnologia di rilevamento incrociato crea percorsi di rilevamento diagonali aggiuntivi tra i punti ottici, formando un'area protettiva a griglia.

Quando tutti i fasci vengono ricevuti correttamente, il relè rimane nel suo normale stato operativo.

Quando un carrello elevatore, un veicolo, un pedone o un oggetto interrompe la griglia di rilevamento, il ricevitore cambia l'uscita del relè e invia un segnale al controller del sistema di ingresso della fabbrica. Il controller può quindi arrestare, riaprire o impedire la chiusura della porta, a seconda della logica della porta programmata.

In modalità normale, l'interruzione di qualsiasi fascio infrarosso attivo genera un segnale di uscita.

Questa modalità è consigliata per l'installazione su telaio esterno e per applicazioni in cui l'intera area di rilevamento deve rimanere attiva.

Le applicazioni tipiche includono:

• Porte in PVC ad alta velocità
• Porte da garage
• Porte sezionali basculanti
• Serrande avvolgibili
• Ingressi di magazzino
• Porte per banchine di carico

La modalità di occultamento è progettata per: Quando la barriera fotoelettrica è installata all'interno del binario guida della porta, la situazione in cui il corpo della porta scende e blocca i raggi infrarossi dall'alto verso il basso è considerata modalità normale e non attiva il relè; Quando un oggetto blocca la radiazione infrarossa diversa da quella bloccata dalla porta, la funzione di sicurezza anti-schiacciamento viene attivata per aprire la porta

Rileva carrelli elevatori, veicoli, pedoni e merci prima o durante la chiusura della porta, aiutando il controller della porta ad arrestare o riaprire la porta.

Fornisce un rilevamento di sicurezza aggiuntivo per sistemi di porte da garage residenziali, commerciali e sotterranei.

L'alloggiamento in alluminio IP67 è adatto per ambienti umidi, freddi e soggetti a condensa comunemente presenti nei magazzini refrigerati.

Fornisce una griglia di rilevamento a infrarossi protettiva attorno alle aree di carico logistiche e agli ingressi delle banchine di magazzino.

Può essere installato lungo il telaio della porta o la guida per monitorare l'area di chiusura delle porte sezionali basculanti.

Fornisce il rilevamento di oggetti per sistemi di serrande avvolgibili industriali e commerciali.

• Sensore salvaspazio per sistemi di ingresso per fabbriche in stile Grid Mini
• Griglia a infrarossi a 8 fasci con rilevamento incrociato
• Rilevamento a lunga distanza fino a 12 m
• Profilo sottile in alluminio da 1500 mm
• Modalità operative normale e di occultamento
• Adatto per montaggio su binario interno o telaio esterno
• Costruzione IP67 antipolvere e impermeabile
• Uscita a relè NO, NC e COM
• Rapida risposta di rilevamento di 30 ms
• Adatto per il rilevamento di veicoli, carrelli elevatori e pedoni
• Facile integrazione con i controller dei sistemi di ingresso per fabbriche
• Personalizzazione OEM e ODM disponibile

Il CG15-8L12 è progettato per progetti di sistemi di ingresso per fabbriche che utilizzano normalmente sensori di barriera fotoelettrica di sicurezza a griglia o mini salvaspazio.

Il suo profilo sottile, il rilevamento a fasci intersecati, la funzione di occultamento e l'uscita a relè lo rendono adatto per progetti di sostituzione, produzione di nuove porte e sistemi di sicurezza personalizzati per ingressi di fabbriche.

La compatibilità con il controller esistente, la definizione dei cavi, la logica di uscita e le dimensioni di installazione devono essere confermate prima di sostituire un'altra marca o modello.

Installare il trasmettitore e il ricevitore verticalmente sui lati opposti dell'apertura della porta.

Assicurarsi che:

• Entrambi i profili siano installati alla stessa altezza.
• Le superfici ottiche siano rivolte l'una verso l'altra.
• I profili siano paralleli e non attorcigliati.
• La superficie di installazione sia rigida e resistente alle vibrazioni.
• I cavi di alimentazione e segnale siano separati dai cavi del motore e dell'inverter.
• La logica di uscita del relè sia confermata prima del collegamento al controller della porta.
• La modalità di occultamento sia configurata solo dopo che il sensore è stato correttamente allineato.
• L'intera area di rilevamento sia testata prima che la porta venga messa in servizio.

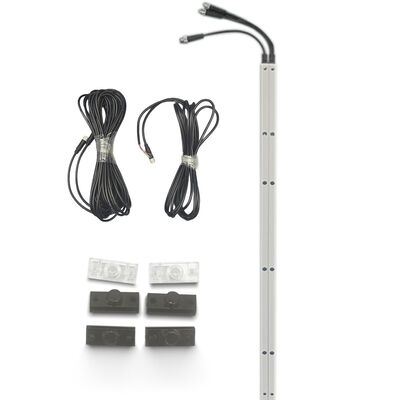

• 1 x Trasmettitore a infrarossi
• 1 x Ricevitore a infrarossi
• Cavi di collegamento
• Accessori di montaggio
• Istruzioni di installazione
