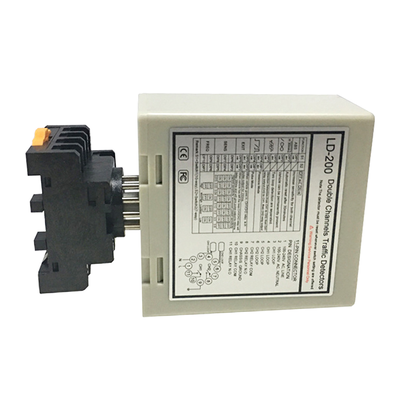

LD-200 Rilevatore di Ansa Veicolare a Doppio Canale con Riavvio Automatico, Prestazioni Anti-Interferenza e Riconoscimento della Direzione

Luogo di origine	Cina
Marca	JUTAI
Certificazione	CE
Numero di modello	LD-200
Documento	LD-200.202.pdf
Quantità di ordine minimo	1
Prezzo	negotiable
Imballaggi particolari	Cartone animato
Tempi di consegna	5 - 8 giorni lavorativi
Termini di pagamento	T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Capacità di alimentazione	1000 pezzi al mese

Dettagli

Requisiti di alimentazione	110-240VAC (48-63Hz)	Distanza di rotazione automatica	20 - 2000.
Sensibilità	16-way selectable/ più alto 0,010%Dl/L/basso 2,56%	Temp. Operation Temp	-40~+70℃
Tempi di reazione	Azionamento 10-90 ms/Azionamento 10-90 ms	Specifica	13.6 per 8.6 per 5.2
Evidenziare	Rilevatore di loop di riavvio automatico , Rilevatore di loop per veicoli con prestazioni anti-interferenza , Rilevatore di loop a doppio canale con riconoscimento della direzione

Lasciate un messaggio

Descrizione di prodotto

Rilevatore di veicoli a doppio canale LD-200

Rilevatore di anello induttivo a doppia bobina per il conteggio dei veicoli e la gestione dei parcheggi

Panoramica del prodotto

Rilevatore ad anello a doppio canale per barriera automatica per parcheggio 110-240VAC (da 48 a 63Hz) - Sistema avanzato di rilevamento veicoli per applicazioni di gestione parcheggi e controllo accessi.

Vantaggi chiave

Ampio raggio di rilevamento e alta sensibilità: Rilevamento accurato di vari veicoli con un ampio raggio di rilevamento da 15 a 2000 μH
Funzione di ripristino automatico: Migliora la stabilità del sistema resettando automaticamente in caso di malfunzionamento
Riconoscimento della direzione: Attivazione precisa basata sulla direzione di movimento del veicolo
Protezione contro i fulmini da 40000V: Robusta protezione garantisce una lunga durata
Ampio ambiente operativo: Prestazioni stabili da -40°C a +70°C

Funzionalità principali

Rilevamento veicoli: Rileva accuratamente i veicoli utilizzando la tecnologia di rilevamento induttivo basata sulle variazioni di induttanza

Riconoscimento della direzione: Identifica le direzioni specifiche di movimento del veicolo per un controllo preciso del cancello

Ripristino automatico: Elimina l'intervento manuale resettando automaticamente durante i malfunzionamenti

Uscita relè: Fornisce segnali di uscita relè per il controllo del cancello, la gestione del traffico e il conteggio dei veicoli

Applicazioni

Sistemi di gestione del traffico
Automazione cancelli
Gestione parcheggi
Sistemi di controllo accessi
Controllo semaforico
Conteggio e analisi veicoli

Immagini del prodotto

Rilevatore induttivo a doppio canale per la gestione dei parcheggi auto

Schema di collegamento del rilevatore ad anello

Interruttori di selezione sensibilità

Indicatori e interruttori

Indicatore	Stato	Significato
LED di alimentazione (ROSSO)	Illuminato	Alimentazione ON
LED di rilevamento CH1	Continuo	Rilevamento veicolo
	Lampeggio lento	Cortocircuito dell'anello o spire insufficienti
	Lampeggio veloce	Circuito aperto dell'anello o spire eccessive
LED di rilevamento CH2	Continuo	Rilevamento veicolo
	Lampeggio lento	Cortocircuito dell'anello o spire insufficienti
	Lampeggio veloce	Circuito aperto dell'anello o spire eccessive

Selezione sensibilità

Regolazione sensibilità e frequenza tramite impostazioni degli interruttori DIP a 7 e 10 vie:

Gli interruttori DIP 6, 7, 8 controllano la sensibilità CH1 (da 0,8 a 0,015)
Gli interruttori DIP 3, 4, 5 controllano la sensibilità CH2 (da 0,8 a 0,015)

Selezione funzione anello canale 1

Impostazione funzioni speciali

Selezione sensibilità CH1 e CH2

Impostazione frequenza

Nota pulsante di reset: L'LD-200 deve essere resettato ogni volta che viene apportata una modifica alle impostazioni degli interruttori DIP.

Linee guida per l'installazione

Utilizzare fili ferromagnetici per la bobina di induzione (lunghezza totale fino a 500 metri)
Dimensioni taglio bobina: Rettangolo lunghezza 1,0-2,0 m * larghezza 0,8-1,2 m
Evitare angoli retti agli angoli
Mantenere la spina e la presa del prodotto in posizione verticale durante l'installazione

Panoramica consigliata per l'installazione della bobina

Orientamento di installazione corretto

Integrazione di sistema

Serie di rilevatori ad anello per veicoli a doppio canale JUTAI LD200/202 con funzione di riconoscimento della direzione per applicazioni di ingresso e uscita a canale singolo.

Componenti compatibili

Controller JUTAI per una porta (Modello: AC-11)
Barriera JUTAI (Modello: BR-110)
Lettore RFID a lungo raggio JUTAI (Modello: PUHF-9)
Bobine ad anello resistenti alle alte temperature (Modello: JTHT-11)

Processo operativo

Processo di ingresso

Attivazione simultanea bobine ad anello: Entrambe le bobine ad anello vengono attivate quando l'auto entra
Attivazione lettore UHF: LD-200/202 attiva il lettore UHF all'ingresso
Lettura ID scheda: Il lettore trasmette l'ID al controller tramite uscita Wiegand
Verifica ID e apertura cancello: Il controller verifica l'ID e apre la barriera
Ingresso veicolo: Il braccio della barriera si abbassa automaticamente dopo il passaggio del veicolo
Garanzia di sicurezza: LD-100/102 fornisce funzionalità di sicurezza e anti-schiacciamento

Processo di uscita

Attivazione lettore UHF: LD-200/202 attiva il lettore UHF interno
Verifica ID e apertura cancello: Il controller verifica l'ID e apre la barriera di uscita
Uscita veicolo: Il braccio della barriera si abbassa automaticamente dopo il passaggio del veicolo
Misure di sicurezza: LD-100/102 fornisce sicurezza durante il processo di uscita

Riconoscimento della direzione

Garantisce che il rilevatore ad anello a doppio canale non attivi nuovamente il segnale quando l'auto passa un altro lettore UHF, mantenendo registrazioni accurate di ingresso/uscita.

Funzione di riconoscimento della direzione

Modalità di funzionamento indipendente

Il JUTAI LD-200/202 può funzionare come due rilevatori ad anello a canale singolo indipendenti per parcheggi standard uno-dentro e uno-fuori:

Una bobina ad anello attiva il lettore e legge la scheda
L'altra bobina ad anello fornisce la funzione anti-schiacciamento della barriera
Beneficio di risparmio sui costi riducendo i requisiti hardware
