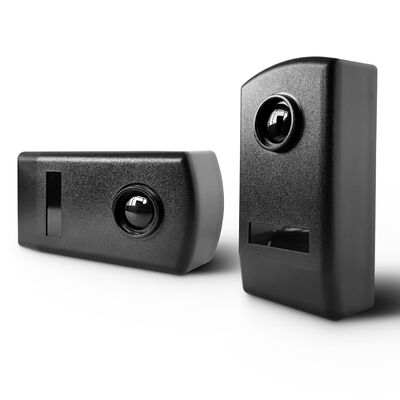

Sensore fotocellula a infrarossi con protezione IP65 anti-interferenza UV per cancelli automatici
| Luogo di origine | Cina |
|---|---|
| Marca | JUTAI |
| Certificazione | CE |
| Numero di modello | IR-20 |
| Documento | IR-20.pdf |
| Quantità di ordine minimo | 1 |
| Prezzo | negotiable |
| Imballaggi particolari | Cartone animato |
| Tempi di consegna | 5 - 8 giorni lavorativi |
| Termini di pagamento | T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay |
| Capacità di alimentazione | 1000 pezzi al mese |
Dettagli
| Tipo di prodotto | Sensore a fotocelle a infrarossi | Principio di rilevamento | Rilevamento del raggio infrarosso |
|---|---|---|---|
| Tipo di sensore | Fotocellula a sbarramento TX e RX | Alimentazione elettrica | 12/24 V CA/V CC |
| Sincronizzazione CA | Supportato a 12/24 V CA | Gamma di rilevamento massima | 30 metri al coperto o all'aperto |
| Grado di protezione | IP65 | Resistenza leggera | Anti forte luce e interferenze UV |
| Temperatura operativa | -30℃ a +60℃ | Uscita relè | NA/NC/COM |
| Tipo di installazione | Montaggio a parete | Corrente di lavoro massima TX | 25 mA |
| Corrente di lavoro massima RX | 35 mA | contatto di relè | Massimo 500 mA a 48 V CA/CC |
| Evidenziare | Sensore fotocellula a infrarossi per cancelli automatici,Sensore fotocellula con protezione IP65,Sensore fotocellula anti-interferenza UV |
||
Descrizione di prodotto
Sensore fotocellula a infrarossi con protezione IP65 e interferenza anti-UV per cancelli automatici
Panoramica del prodotto
Rilevatore di movimento a infrarossi per la sorveglianza domestica DC12V/24V certificato CE. Sensore a fascio fotocellula attivo da esterno per la sorveglianza domestica DC12V/24V a infrarossi. Migliorare la sicurezza e l'efficienza con il sensore a infrarossi JUTAI IR-20.
Caratteristiche principali
- Sensore fotocellula a infrarossi a fascio passante per la protezione di sicurezza di cancelli e barriere
- Portata massima di rilevamento di 20 m per applicazioni interne ed esterne
- Alimentazione 12/24VAC/VDC per un'installazione flessibile
- Protezione esterna aggiornata IP65 per ambienti di accesso ai cancelli
- Resistenza alle interferenze di luce intensa e UV per Emirati Arabi Uniti e regioni ad alta temperatura
- La funzione di sincronizzazione AC supporta due coppie che lavorano a stretto contatto senza interferenze
- Uscita relè NO / NC / COM per un facile collegamento con i controller dei cancelli
- Solo TX richiede ingresso di alimentazione, RX fornisce ingresso di alimentazione e uscita relè
- Alloggiamento nero compatto adatto per cancelli automatici e barriere di parcheggio
- Indicazione di stato LED sul ricevitore per allineamento e risoluzione dei problemi
Scenari di applicazione
- Cancelli scorrevoli automatici
- Cancelli a battente
- Porte da garage
- Cancelli barriera di parcheggio
- Ingressi di comunità residenziali
- Controllo accessi edifici commerciali
- Protezione di sicurezza cancelli industriali
- Rilevamento di sicurezza cancelli esterni nelle regioni degli Emirati Arabi Uniti e del Medio Oriente
Parametri tecnici
| Modello | IR-20M |
| Tipo di prodotto | Sensore fotocellula a infrarossi |
| Principio di rilevamento | Rilevamento a infrarossi a fascio passante |
| Struttura del sensore | Trasmettitore TX + Ricevitore RX |
| Alimentazione | 12/24VAC/VDC |
| Sincronizzazione AC | Supportata, solo con 12/24VAC |
| Portata massima di rilevamento | 20m interno o esterno |
| Grado di protezione | Versione aggiornata IP65 |
| Resistenza alle interferenze luminose | Interferenza anti-luce intensa e UV |
| Ambiente adatto | Emirati Arabi Uniti / Medio Oriente / Aree esterne ad alta temperatura |
| Temperatura operativa | -10°C a +60°C secondo il manuale originale |
| Corrente di lavoro massima TX | 25mA |
| Corrente di lavoro massima RX | 35mA |
| Contatto relè massimo | Massimo 500mA a 48VAC/DC |
| Uscita relè | NO / NC / COM |
| Stato LED ricevitore | Il LED indica l'interruzione del fascio e la risposta del relè |
| Tipo di installazione | Montaggio a parete |
| Colore alloggiamento | Nero |
| Applicazione | Cancello scorrevole, cancello a battente, porta da garage, cancello barriera, sistema di controllo accessi |
| Pacchetto | Cartone |
| Marca | JUTAI |
| Origine | Cina |
Immagini del prodotto
Definizione del cablaggio
| Terminale TX 1 | Ingresso alimentazione 12/24VAC/DC |
| Terminale TX 2 | +12VAC/DC |
| Terminale TX 3 | +24VAC/DC |
| Terminale RX 1 | Ingresso alimentazione 12/24VAC/DC |
| Terminale RX 2 | +12VAC/DC |
| Terminale RX 3 | +24VAC/DC |
| Terminale RX 4 | COM / Comune |
| Terminale RX 5 | NC / Normalmente Chiuso |
| Terminale RX 6 | NO / Normalmente Aperto |
Istruzioni di installazione
- Accedere all'interno sollevando il pannello frontale della fotocellula
- Inserire i cavi negli appositi alloggiamenti e fissare saldamente la base al muro
- Scegliere metodi di montaggio adatti per superfici murali o metalliche
- Collegare cavi e alimentazione entro l'intervallo di tensione specificato (12-24V DC/AC)
- Allineare correttamente la fotocellula: il LED rosso dovrebbe rimanere spento se configurato correttamente
- Verificare la risposta del relè interrompendo il fascio infrarosso
- Riposizionare il pannello frontale e fissarlo con le viti fornite
Vantaggi e caratteristiche
- Integrazione perfetta con vari sistemi di controllo porte
- Soluzioni di montaggio flessibili, inclusa l'integrazione sul bordo della porta
- Misure di sicurezza affidabili per porte e cancelli automatici
- Ambito di applicazione versatile per diversi ambienti
- Capacità di rilevamento di precisione per la prevenzione degli incidenti
- Prestazioni efficienti con basso consumo energetico
- Durata in condizioni difficili con grado di impermeabilità IP67
Il sensore a infrarossi JUTAI IR-20 rappresenta l'apice della sicurezza e dell'efficienza in varie applicazioni. Con le sue caratteristiche avanzate, le precise capacità di rilevamento e il processo di installazione intuitivo, l'IR-20 offre prestazioni impareggiabili nel garantire sicurezza e comodità in diversi ambienti, consolidando il suo ruolo di componente indispensabile dei moderni sistemi di controllo accessi e di sicurezza.
