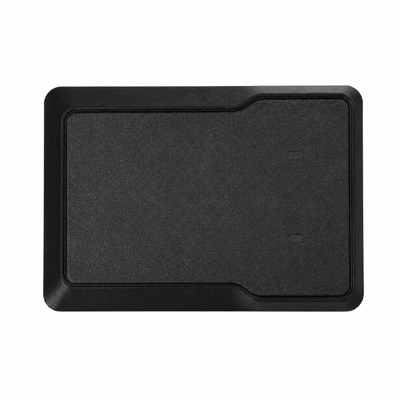

Barriera di accesso radar a onde millimetriche da 79 GHz con rilevamento di anti-schiacciamento, debug Bluetooth e uscita RS485

Sensore radar per cancello automatico RD79-6M da 79 GHz per rilevamento anti-schiacciamento e trigger, IP66, Bluetooth, RS485

RD79-6M è un sensore radar a onde millimetriche da 79 GHz progettato per cancelli automatici di parcheggio, gestione ingressi e uscite, parcheggi, garage sotterranei e sistemi di controllo accessi veicolare. Può essere utilizzato sia per la protezione anti-schiacciamento che per il rilevamento del trigger, aiutando il cancello automatico a rilevare veicoli o pedoni nella zona del braccio del cancello e a controllare l'azione di sollevamento o abbassamento in modo più sicuro.

Rispetto ai tradizionali rilevatori a spira o ai sensori a infrarossi, RD79-6M utilizza la tecnologia radar LFM-CW da 79 GHz con una struttura antenna 2T4R. Offre un'elevata risoluzione di distanza, un rilevamento accurato del bersaglio e un funzionamento stabile in ambienti esterni o complessi di parcheggio. Il radar può aiutare a ridurre i falsi trigger e migliorare la sicurezza del cancello automatico, specialmente in luoghi con traffico veicolare frequente e spazio di installazione limitato.

Il radar supporta molteplici tipi di bracci per cancelli automatici, inclusi bracci dritti, bracci pieghevoli, bracci a rete e bracci pubblicitari. Supporta anche diverse modalità di rilevamento, tra cui modalità anti-schiacciamento, modalità trigger e modalità trigger con montaggio inclinato. Con la configurazione tramite app Bluetooth e la comunicazione RS485, gli installatori possono regolare i parametri in modo più conveniente durante la messa in servizio del progetto.

• Un dispositivo per il rilevamento anti-schiacciamento e trigger - RD79-6M integra la protezione anti-schiacciamento e il rilevamento del trigger in un unico sensore radar. Può aiutare a proteggere veicoli e pedoni sotto il braccio del cancello, fornendo al contempo il rilevamento del trigger del veicolo per il controllo del cancello automatico.
• Tecnologia radar ad alta precisione da 79 GHz - Il radar opera a 79-81 GHz e utilizza il rilevamento a onde millimetriche per migliorare la risoluzione angolare e l'accuratezza della misurazione. La risoluzione di distanza di 4 cm aiuta a rilevare i bersagli in modo più preciso attorno al braccio del cancello.
• Supporta la separazione uomo-veicolo - Il radar supporta la selezione del tipo di bersaglio, inclusi solo rilevamento veicoli e rilevamento pedoni più veicoli. Ciò lo rende adatto a progetti di parcheggio con diversi requisiti di sicurezza e gestione del traffico.
• Compatibilità con molteplici bracci per cancelli automatici - RD79-6M supporta applicazioni con bracci dritti, bracci pieghevoli, bracci a rete e bracci pubblicitari. Gli installatori possono selezionare il tipo di braccio del cancello automatico nell'app in base al sito effettivo.
• Debug tramite app Bluetooth - Il radar può essere configurato tramite l'app GL Control. Gli installatori possono cercare il dispositivo RD79-6M, connettersi tramite Bluetooth, inserire la password, leggere la configurazione, regolare i parametri, eseguire l'apprendimento in background, salvare la configurazione e riavviare il radar.
• Intervallo di rilevamento regolabile - L'app consente agli utenti di regolare la distanza sinistra, la distanza destra, la distanza di rilevamento lunga e la distanza di non rilevamento ravvicinata in base allo scenario effettivo del cancello automatico. Ciò aiuta a migliorare la configurazione della zona anti-impatto e a ridurre i falsi rilevamenti.
• Comunicazione RS485 e uscita a relè - Lo schema di cablaggio mostra l'ingresso di alimentazione DC, la comunicazione RS485 A/B, l'uscita COM e NO. Ciò rende il radar adatto per controller di cancelli automatici e sistemi di controllo accessi ai parcheggi.
• Protezione esterna IP66 - Il radar ha un grado di protezione IP66, un alloggiamento in PC e lega di alluminio e un intervallo di temperatura di lavoro da -40°C a +80°C, rendendolo adatto per parcheggi esterni, garage sotterranei e ambienti con condizioni meteorologiche avverse.

• Cancelli automatici di parcheggio
• Ingressi e uscite di parcheggio
• Controllo accessi garage sotterranei
• Cancelli automatici di parcheggio residenziale
• Sistemi di parcheggio per edifici commerciali
• Gestione ingressi veicolare
• Cancelli automatici a braccio dritto
• Cancelli automatici a braccio pieghevole
• Cancelli automatici a braccio a rete
• Cancelli automatici pubblicitari
• Protezione anti-schiacciamento del cancello automatico
• Rilevamento trigger veicolare

Il radar è installato sul lato del cabinet del cancello automatico. Secondo il riferimento di installazione nel manuale, il foro di apertura è di 17 mm, la distanza orizzontale dal cabinet del cancello è di circa 23-33 cm e la distanza dei fori di fissaggio dal suolo varia in base alle dimensioni del cancello. Il manuale mostra anche le dimensioni del prodotto di 73,5 * 110,9 * 32,8 mm.

• Installare il radar sul lato del cabinet del cancello automatico rivolto verso l'area del braccio del cancello.
• Mantenere l'area di rilevamento del radar allineata con la zona di protezione del braccio del cancello.
• Impostare il tipo di braccio del cancello automatico e la direzione corretti nell'app.
• Eseguire l'apprendimento in background dopo l'installazione e la regolazione dei parametri.
• Tenere persone e veicoli lontani dalla zona di rilevamento durante l'apprendimento in background.
• Salvare la configurazione dopo aver completato tutte le impostazioni dei parametri.
