Cross Blanking Mini Safety Grid Sensor per porta ad alta velocità porta sezionale e porta da garage con rilevamento di ostacoli a 8 fasci

  • Cross Blanking Mini Safety Grid Sensor for High Speed Door Sectional Door and Garage Door with 8 Beam Obstacle Detection
  • Cross Blanking Mini Safety Grid Sensor for High Speed Door Sectional Door and Garage Door with 8 Beam Obstacle Detection
  • Cross Blanking Mini Safety Grid Sensor for High Speed Door Sectional Door and Garage Door with 8 Beam Obstacle Detection
Luogo di origine Cina
Marca JUTAI
Certificazione FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS
Numero di modello CG15-8L12
Documento CG15-8L12 (English).pdf
Quantità di ordine minimo 1
Prezzo negotiable
Imballaggi particolari Cartone
Tempi di consegna 5-8 giorni
Termini di pagamento T/T, L/C, D/A, D/P, Western Union, PayPal ,, MoneyGram, Alipay
Capacità di alimentazione 1000 pezzi al mese
Dettagli
Formato del sensore Barriera fotoelettrica in stile scansione a griglia Tipo di porta Porta sezionale Porta da garage Porta industriale
Larghezza di rilevamento Distanza massima 12 m Quantità di raggio 8 occhi ottici
Configurazione del cavo Linea di sincronizzazione da 12 m e cavo da 4 m Ingresso alimentazione Alimentazione da 12 a 30 V CC
Prestazioni di risposta Risposta di sicurezza di 23 ms Tipo di uscita Uscita relè NO, NC, COM
Grado di protezione Protezione industriale IP67 Progettazione della conchiglia Corpo sottile in alluminio
GIOCO DEL FASCIO 175 mm tra gli occhi chiari Temperatura operativa -40 ℃ a +70 ℃
Evidenziare

Mini sensore griglia di sicurezza con cancellazione incrociata

,

sensore griglia di sicurezza per porta ad alta velocità

,

sensore di rilevamento ostacoli a 8 raggi
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Model Beam Quantity Protective Height Detection Distance Voltage Output IP Grade
CG15-8L12 8 Beams 1225mm 12m DC12–30V NO/NC/COM IP67
Lasciate un messaggio
Model Beam Quantity Protective Height Detection Distance Voltage Output IP Grade
Descrizione di prodotto

Sensore per barriera fotoelettrica di sicurezza con oscuramento incrociato CG15-8L12

Cross Blanking Mini Safety Grid Sensor per porta ad alta velocità porta sezionale e porta da garage con rilevamento di ostacoli a 8 fasci 0

CG15-8L12 è un sensore a barriera fotoelettrica di sicurezza industriale IP67 progettato per porte rapide, porte industriali, porte da garage, porte per celle frigorifere, porte sezionali e sistemi di porte automatiche. Utilizza 8 raggi infrarossi per creare un'area di rilevamento di sicurezza affidabile, aiutando a prevenire pizzicamenti, collisioni e chiusure accidentali della porta.

Questo modello supporta la protezione cross-blanking, rendendolo adatto per applicazioni su porte industriali in cui le strutture fisse delle porte inferiori o condizioni di installazione speciali possono influenzare il normale rilevamento. Quando un oggetto entra nell'area protetta, il ricevitore emette un segnale relè attraverso i terminali NO, NC e COM, consentendo al controller della porta di fermare o invertire la porta in tempo.

Il prodotto è dotato di un sottile alloggiamento in alluminio, distanza di rilevamento interno/esterno di 12 m, velocità di risposta rapida di 23 ms e protezione impermeabile IP67. È adatto per ambienti industriali esigenti come magazzini, fabbriche, canali logistici, celle frigorifere e aree di carico.

Caratteristiche principali

  • 8 raggi infrarossi per una protezione affidabile e sicura della porta
  • Distanza di rilevamento di 12 m per applicazioni interne ed esterne
  • Risposta rapida di 23 ms per sistemi di porte ad alta velocità
  • Funzione di cross-blanking per strutture speciali di porte industriali
  • Uscita relè NO, NC e COM per una facile connessione al controller
  • Protezione impermeabile e antipolvere IP67
  • Custodia in lega di alluminio con design compatto e sottile
  • Altezza protettiva di 1225 mm e lunghezza del prodotto di 1480 mm
  • Adatto per porte rapide, porte industriali, porte da garage e porte per celle frigorifere

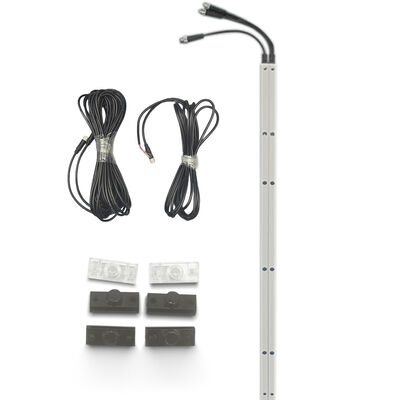

  • Installazione semplice con trasmettitore, ricevitore e cavo di sincronizzazione

Specifiche tecniche

Articolo Specifica
Modello CG15-8L12
Tipo di prodotto Barriera fotoelettrica di sicurezza con oscuramento incrociato
Tensione di lavoro 12–30 V CC
Corrente di lavoro 64 mA a 12 V CC / 44 mA a 24 V CC / 34 mA a 30 V CC
Produzione NO, NC, COM
Carico in uscita Massimo. 1 A, 125 V CA / 60 V CC
Numero di raggi 8 travi
Spaziatura dei raggi 175 mm
Lunghezza d'onda 950nm
Distanza di rilevamento 12 m interni/esterni
Velocità di risposta 23 ms
Altezza protettiva 1225 mm
Lunghezza del prodotto 1480mm
Materiale della calotta Lega di alluminio
Materiale del filo PVC
Specifiche del cavo AWG26
Lunghezza del cavo Linea di sincronizzazione da 12 m + cavo da 4 m
Grado di protezione IP67
Temperatura operativa Da -40℃ a +70℃

Applicazioni

CG15-8L12 è adatto per:

  • Porte rapide
  • Porte industriali
  • Porte da garage
  • Porte per celle frigorifere
  • Porte sezionali
  • Porte avvolgibili
  • Porte d'ingresso del magazzino
  • Porte dei canali logistici
  • Sistemi di sicurezza per porte automatiche

Principio di funzionamento

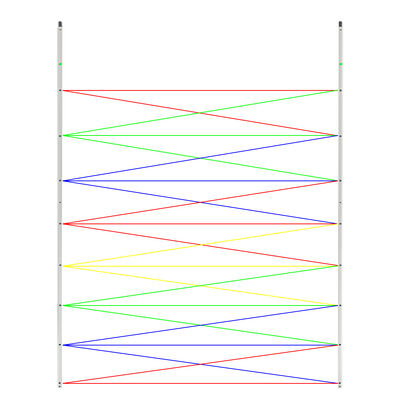

Il sistema comprende un trasmettitore e un ricevitore installati su entrambi i lati dell'apertura della porta. Il trasmettitore invia raggi infrarossi al ricevitore per formare un'area di rilevamento protetta. Quando una persona, veicolo, pallet o altro ostacolo blocca i raggi, il ricevitore modifica lo stato dell'uscita relè e invia un segnale di sicurezza al controller della porta.

Ciò aiuta la porta a fermarsi, riaprirsi o invertire prima del contatto, migliorando la sicurezza durante le operazioni di chiusura della porta.

Cross Blanking Mini Safety Grid Sensor per porta ad alta velocità porta sezionale e porta da garage con rilevamento di ostacoli a 8 fasci 1Cross Blanking Mini Safety Grid Sensor per porta ad alta velocità porta sezionale e porta da garage con rilevamento di ostacoli a 8 fasci 2Cross Blanking Mini Safety Grid Sensor per porta ad alta velocità porta sezionale e porta da garage con rilevamento di ostacoli a 8 fasci 3Cross Blanking Mini Safety Grid Sensor per porta ad alta velocità porta sezionale e porta da garage con rilevamento di ostacoli a 8 fasci 4Cross Blanking Mini Safety Grid Sensor per porta ad alta velocità porta sezionale e porta da garage con rilevamento di ostacoli a 8 fasci 5Cross Blanking Mini Safety Grid Sensor per porta ad alta velocità porta sezionale e porta da garage con rilevamento di ostacoli a 8 fasci 6Cross Blanking Mini Safety Grid Sensor per porta ad alta velocità porta sezionale e porta da garage con rilevamento di ostacoli a 8 fasci 7
