Barriera fotoelettrica di sicurezza a infrarossi compatta di tipo a griglia per porte industriali veloci con funzione di oscuramento incrociato e design impermeabile IP67

  • Compact Grid Type Infrared Safety Light Curtain for Fast Industrial Doors with Cross Blanking Function and IP67 Waterproof Design
  • Compact Grid Type Infrared Safety Light Curtain for Fast Industrial Doors with Cross Blanking Function and IP67 Waterproof Design
  • Compact Grid Type Infrared Safety Light Curtain for Fast Industrial Doors with Cross Blanking Function and IP67 Waterproof Design
Luogo di origine Cina
Marca JUTAI
Certificazione FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS
Numero di modello CG15-8L12
Documento CG15-8L12 (English).pdf
Quantità di ordine minimo 1
Prezzo negotiable
Imballaggi particolari Cartone
Tempi di consegna 5-8 giorni
Termini di pagamento T/T, L/C, D/A, D/P, Western Union, PayPal ,, MoneyGram, Alipay
Capacità di alimentazione 1000 pezzi al mese
Dettagli
Serie Sensore di sicurezza porta con oscuramento incrociato Metodo di rilevamento Griglia a raggi infrarossi multiraggio
Capacità di rilevamento Copertura apertura porta 12 m Quantità di raggio 8 occhi ottici
Altezza di guardia Zona di sicurezza della porta da 1225 mm Ingresso alimentazione Alimentazione da 12 a 30 V CC
Prestazioni di risposta Risposta di sicurezza di 23 ms Tipo di uscita Uscita relè NO, NC, COM
Grado di protezione Protezione industriale IP67 Progettazione della conchiglia Corpo sottile in alluminio
GIOCO DEL FASCIO 175 mm tra gli occhi chiari Temperatura operativa -40 ℃ a +70 ℃
Evidenziare

Barriera fotoelettrica di sicurezza a infrarossi a griglia compatta

,

barriera fotoelettrica per porte industriali con oscuramento incrociato

,

barriera fotoelettrica di sicurezza impermeabile IP67
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Model Beam Quantity Protective Height Detection Distance Voltage Output IP Grade
CG15-8L12 8 Beams 1225mm 12m DC12–30V NO/NC/COM IP67
Lasciate un messaggio
Model Beam Quantity Protective Height Detection Distance Voltage Output IP Grade
Descrizione di prodotto

CG15-8L12 Sensore della cortina luminosa di sicurezza a traverso

Barriera fotoelettrica di sicurezza a infrarossi compatta di tipo a griglia per porte industriali veloci con funzione di oscuramento incrociato e design impermeabile IP67 0

CG15-8L12 è un sensore di cortina di luce di sicurezza industriale IP67 progettato per porte ad alta velocità, porte industriali, porte di garage, porte di frigorifero, porte sezionali e sistemi di porte automatiche.Utilizza 8 raggi infrarossi per creare un'area di rilevamento di sicurezza affidabile, aiuta a prevenire pizzichi, collisioni e chiusure accidentali della porta.

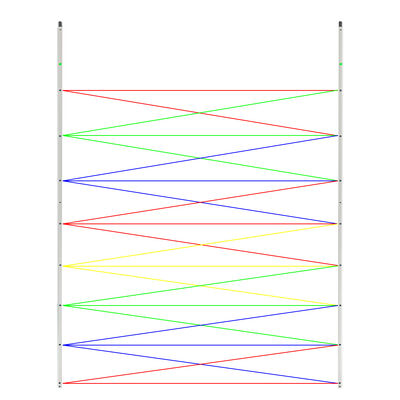

Questo modello supporta la protezione da blocco incrociato, rendendolo adatto per applicazioni di porte industriali in cui le strutture inferiori fisse delle porte o le condizioni speciali di installazione possono influenzare il normale rilevamento.Quando un oggetto entra nell'area di protezione, il ricevitore emette un segnale di relè attraverso i terminali NO, NC e COM, consentendo al controllore della porta di fermare o invertire la porta in tempo.

Il prodotto è dotato di un rivestimento in alluminio sottile, una distanza di rilevamento interno/esterno di 12 m, una velocità di risposta veloce di 23 ms e una protezione impermeabile IP67.È adatto per ambienti industriali esigenti come i magazzini, fabbriche, canali logistici, depositi frigoriferi e aree di carico.

Caratteristiche chiave

  • 8 raggi infrarossi per una protezione sicura delle porte
  • Distanza di rilevamento di 12 m per applicazioni interne ed esterne
  • Risposta rapida di 23 ms per sistemi di porte ad alta velocità
  • Funzione di blocco incrociato per strutture speciali di porte industriali
  • NO, NC e COM uscita del relè per una facile connessione del controller
  • Protezione IP67 impermeabile e impermeabile alla polvere
  • Alloggiamento in lega di alluminio con design compatto e sottile
  • Altezza di protezione 1225 mm e lunghezza del prodotto 1480 mm
  • Adatti per porte ad alta velocità, porte industriali, porte da garage e porte per depositi frigoriferi
  • Facile installazione con trasmettitore, ricevitore e cavo di sincronizzazione

Specifiche tecniche

Articolo Specificità
Modello CG15-8L12
Tipo di prodotto Cortina di luce di sicurezza a traverso
Voltaggio di funzionamento DC12 30V
Corrente di lavoro 64mA@DC12V / 44mA@DC24V / 34mA@DC30V
Prodotto NO, NC, COM
Carico di uscita Max. 1A, 125VAC / 60VDC
Numero di travi 8 travi
Distanza tra i raggi 175 mm
Lunghezza d'onda 950 nm
Distanza di rilevamento 12 m all'interno/all'esterno
Velocità di risposta 23 ms
Altezza protettiva 1225 mm
Lunghezza del prodotto 1480 mm
Materiale della conchiglia Leghe di alluminio
Materiale di filo PVC
Specifica del cavo AWG26
Lunghezza del cavo 12 metri di linea di sincronizzazione + 4 metri di cavo
Grado di protezione Protezione IP67
Temperatura di funzionamento -40°C a +70°C

Applicazioni

CG15-8L12 è indicato per:

  • Porte ad alta velocità
  • Porte industriali
  • Porte da garage
  • Porte di stoccaggio a freddo
  • Porte sezionali
  • Porte a rotolo
  • Porte d'ingresso del magazzino
  • Porte dei canali logistici
  • Sistemi automatici di sicurezza delle porte

Principio di funzionamento

Il sistema comprende un trasmettitore e un ricevitore installati su entrambi i lati dell'apertura della porta.veicolo, pallet o altro ostacolo blocca le travi, il ricevitore cambia lo stato di uscita del relè e invia un segnale di sicurezza al controllore della porta.

Questo aiuta la porta a fermarsi, riaprire o invertire prima del contatto, migliorando la sicurezza durante le operazioni di chiusura della porta.
