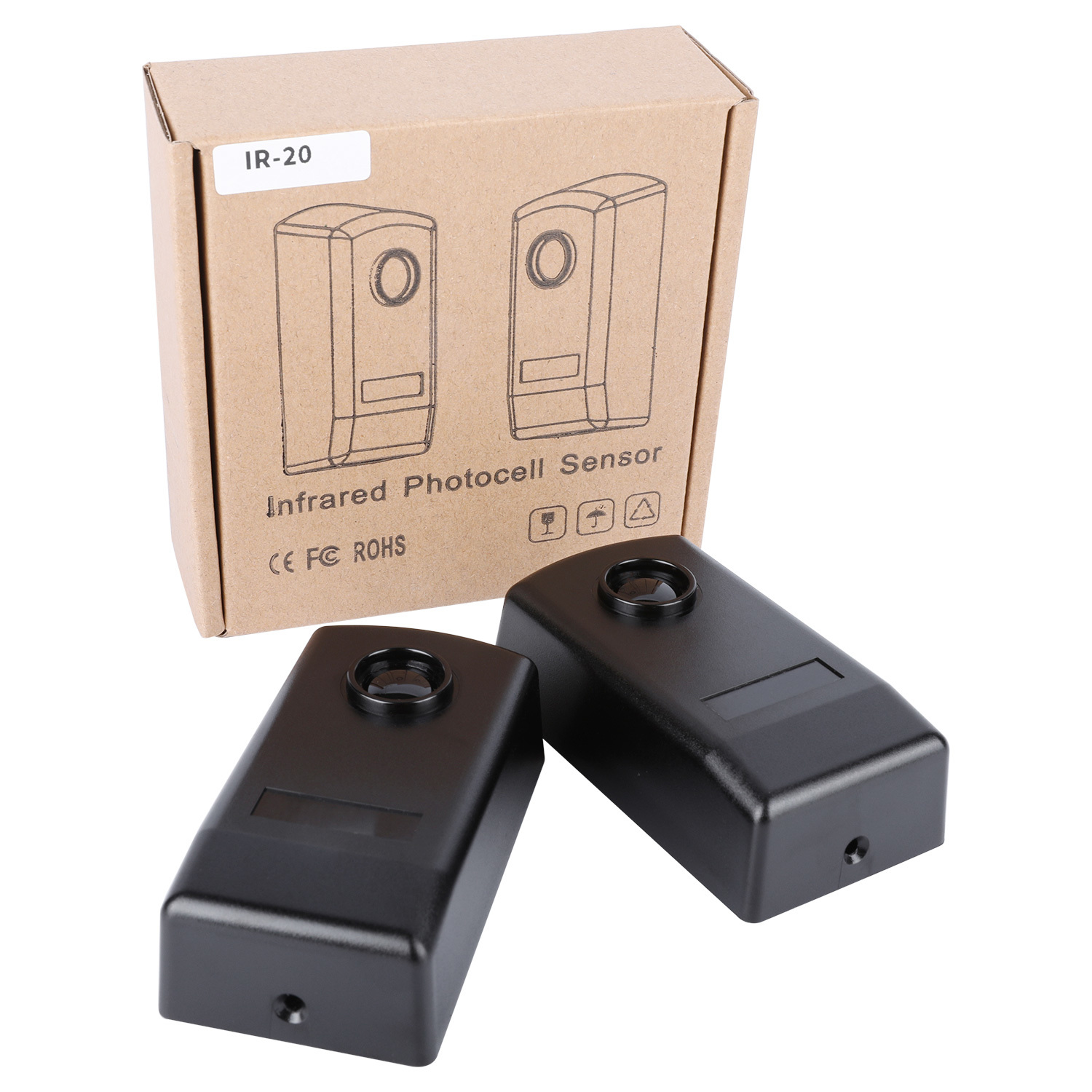

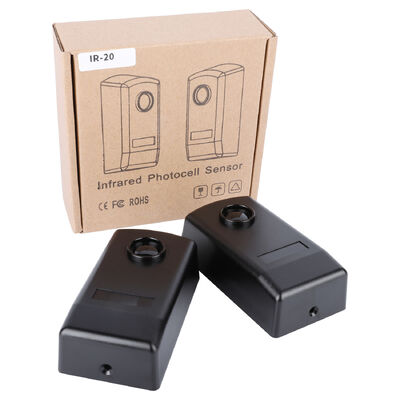

Sensore a infrarossi a installazione semplice – JUTAI IR-20 per sistemi di automazione porte e sicurezza

Panoramica del prodotto

Caratteristiche principali e vantaggi (installazione semplice focalizzata)

1. Installazione e configurazione senza problemi

• Montaggio minimo con utensili: Supporta il montaggio a parete (3 fori da 5 mm con tasselli a vite) e il montaggio su superficie metallica (3 viti autofilettanti da 3 mm), adatto alla maggior parte dei telai delle porte, delle recinzioni di sicurezza e degli esterni degli edifici senza modifiche personalizzate.
• Cablaggio ed etichettatura chiari: I terminali sono contrassegnati in modo prominente (TX: 1-2 per l'alimentazione; RX: 1-3 per l'alimentazione, 4=COM, 5=NC, 6=NO) per eliminare la confusione. Non sono necessari schemi di cablaggio complessi: anche gli installatori alle prime armi possono completare i collegamenti in pochi minuti.
• Allineamento intuitivo: L'indicatore LED rosso brillante dell'RX (spento quando il fascio è allineato, acceso quando interrotto) fornisce un feedback in tempo reale. È sufficiente regolare le posizioni TX/RX fino a quando il LED non si spegne, senza richiedere strumenti di calibrazione o competenze tecniche.
• Pannello frontale a scatto: Il pannello frontale si solleva facilmente per l'accesso al cablaggio e si chiude saldamente con le viti in dotazione, semplificando il passaggio finale di configurazione e proteggendo i componenti interni dalla polvere.

2. Prestazioni affidabili e resistenti alle intemperie

• Protezione IP55: Resiste all'ingresso di polvere e ai getti d'acqua a bassa pressione da qualsiasi direzione, rendendolo adatto per l'installazione diretta all'aperto (ad esempio, esterni di porte di garage, ingressi commerciali) senza involucri aggiuntivi.
• Ampia adattabilità alla temperatura: Funziona stabilmente da -10°C a +60°C, adattandosi a climi diversi, da inverni freddi a ambienti estivi caldi, senza degrado delle prestazioni.
• Design anti-interferenza: Il filtraggio ottico ottimizzato riduce al minimo i falsi trigger causati dalla luce ambientale (luce solare, apparecchi fluorescenti) e dai detriti ambientali, garantendo prestazioni costanti in scenari di automazione porte affollati.

3. Compatibilità universale e funzionalità pratica

• Ingresso di alimentazione flessibile: Funziona con alimentatori 12-24 V CA/CC (non polarizzati), integrandosi perfettamente con controller di porte standard, pannelli di allarme di sicurezza e sistemi di controllo accessi, senza la necessità di adattatori di alimentazione specializzati.
• Uscita relè versatile: Dotato di terminali Common (COM, terminale 4), Normalmente Chiuso (NC, terminale 5) e Normalmente Aperto (NO, terminale 6), garantendo la compatibilità con tutti i principali hardware di automazione porte e sicurezza.
• Basso consumo energetico: Corrente di funzionamento massima TX ≤25 mA e corrente di funzionamento massima RX ≤35 mA, supportando il funzionamento 24 ore su 24, 7 giorni su 7, a basso consumo energetico senza un uso eccessivo di energia.

Specifiche tecniche

Guida all'installazione passo-passo

1. Preparare il sito di montaggio: Scegliere una posizione con una chiara linea di vista tra il TX e l'RX (evitare ostacoli come cespugli o ferramenta delle porte). Per le pareti, praticare 3 fori da 5 mm e inserire i tasselli a vite; per le superfici metalliche, praticare 3 fori da 3 mm per le viti autofilettanti.
2. Accedere ai terminali di cablaggio: Sollevare il pannello frontale sia del TX che dell'RX per esporre le morsettiere, senza bisogno di attrezzi per la rimozione del pannello.
3. Collegare l'alimentazione e i controlli:
   • Collegare l'alimentazione 12-24 V CA/CC ai terminali TX 1 e 2.
   • Collegare lo stesso alimentatore ai terminali RX 1, 2 o 3 (in base alla tensione nominale).
   • Collegare i terminali RX 4 (COM), 5 (NC) e 6 (NO) al controller della porta, al pannello di allarme o al sistema di accesso.


4. Allineare la coppia di sensori: Regolare le posizioni del TX e dell'RX fino a quando il LED rosso dell'RX non si spegne, indicando una connessione stabile del fascio.
5. Fissare e testare: Chiudere i pannelli frontali e fissarli con le viti in dotazione. Eseguire un test interrompendo il fascio, verificare che il LED RX si accenda e che il sistema collegato (controller della porta/allarme) risponda correttamente.

Applicazioni tipiche

• Porte di garage residenziali: Previene l'intrappolamento di persone, animali domestici o oggetti durante la chiusura, migliorando la sicurezza domestica.
• Porte scorrevoli commerciali: Garantisce un funzionamento sicuro in centri commerciali, negozi al dettaglio ed edifici per uffici, impedendo alle porte di chiudersi sui pedoni.
• Automazione cancelli industriali: Rileva veicoli o ostacoli sul percorso di cancelli scorrevoli industriali o barriere di parcheggio.
• Sicurezza perimetrale: Crea barriere a fascio invisibili per recinzioni di cortili, perimetri di uffici o zone ad accesso limitato, attivando allarmi per accessi non autorizzati.
• Ingressi di strutture pubbliche: Migliora la sicurezza per le porte automatiche in ospedali, scuole e stazioni ferroviarie, dove la facilità di installazione e l'affidabilità sono fondamentali.

Perché scegliere il sensore a infrarossi a installazione semplice JUTAI IR-20?

• Nessuna competenza necessaria: Montaggio, cablaggio e allineamento semplici rendono l'installazione accessibile sia agli appassionati del fai da te che ai tecnici professionisti.
• Durevole e versatile: L'impermeabilità IP55 e l'ampio intervallo di temperatura garantiscono prestazioni in scenari di automazione porte interni/esterni.
• Compatibilità universale: Funziona con tutti i principali controller di porte e sistemi di sicurezza, riducendo la complessità dell'integrazione.
• Sicurezza conveniente: Qualità di livello industriale a un prezzo competitivo, riducendo i costi complessivi del sistema per case e aziende.
• Garanzia del marchio affidabile: Sviluppato da Shenzhen JUTAI Comm Co., Ltd., un fornitore professionale di componenti di automazione e sicurezza con supporto tecnico globale.
