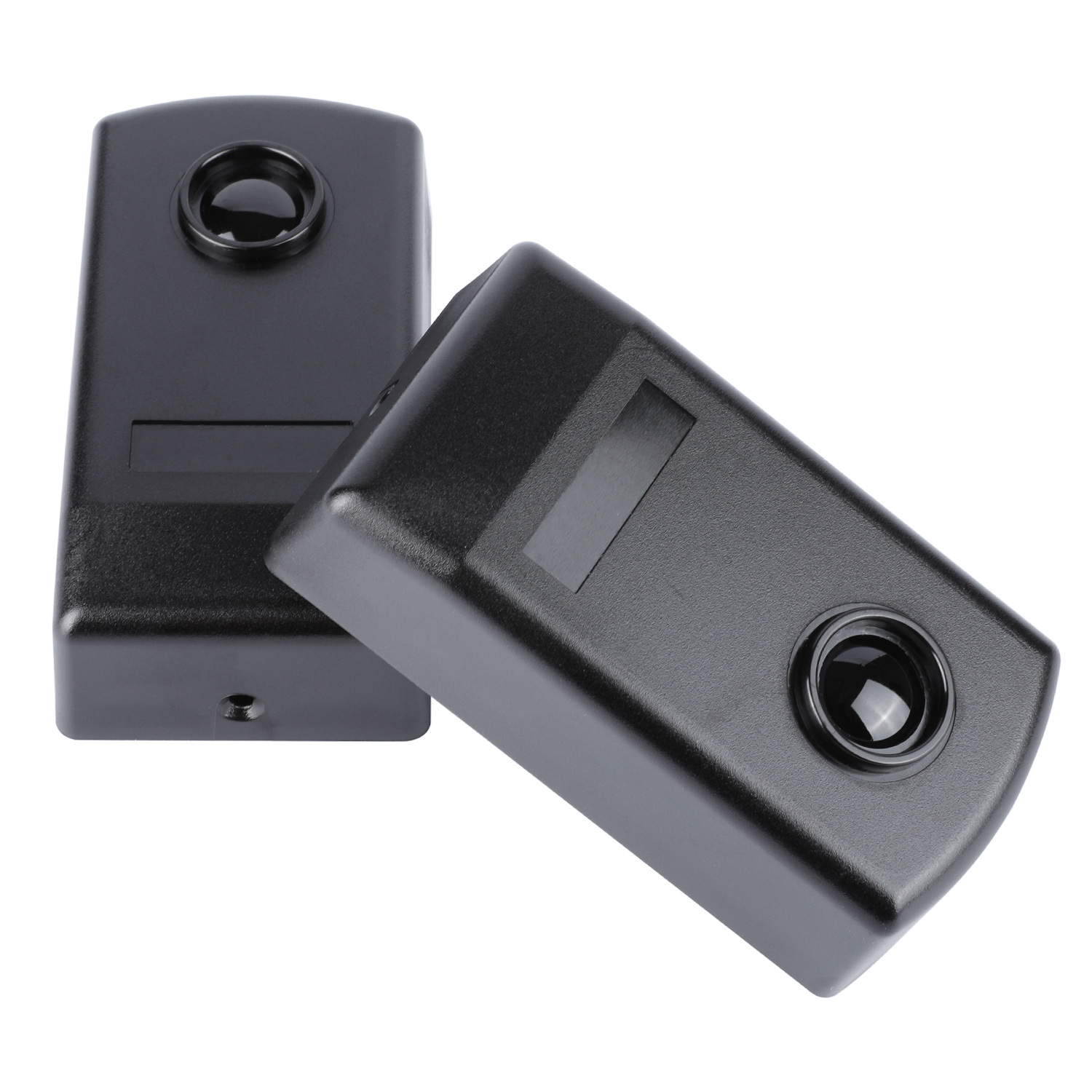

Sensore a fascio IR impermeabile – Soluzione professionale anti-intrusione e controllo accessi

Panoramica del prodotto

Caratteristiche principali e vantaggi

1. IP55 Impermeabile e costruzione robusta

• Protezione IP55: Protegge completamente dall'ingresso di polvere e da getti d'acqua a bassa pressione da qualsiasi direzione, consentendo l'installazione diretta all'aperto per barriere anti-intrusione perimetrali senza involucri aggiuntivi.
• Resistenza ai raggi UV e alla corrosione: L'alloggiamento durevole resiste alla degradazione indotta dal sole e alle intemperie, mantenendo le prestazioni in ambienti piovosi, nevosi o ad alta umidità, essenziale per la sicurezza tutto l'anno.
• Ampia adattabilità alla temperatura: Funziona in modo affidabile da -10°C a +60°C, adattandosi a climi diversi (da aree residenziali fredde a parcheggi commerciali caldi).

2. Rilevamento anti-intrusione stabile a 20 metri

• Copertura di sicurezza a lungo raggio: Fornisce un fascio infrarosso focalizzato e coerente su 20 metri (interno/esterno), coprendo ampi spazi (recinzioni di cortili, ingressi di edifici o aperture di cancelli industriali) senza perdita di segnale.
• Tecnologia anti-interferenza: Il design ottico ottimizzato riduce al minimo i falsi allarmi causati dalla luce ambientale (luce solare diretta, lampioni), pioggia o polvere, eliminando avvisi inutili e garantendo prestazioni anti-intrusione affidabili.
• Indicatore di stato intuitivo: L'RX è dotato di un LED rosso brillante: spento quando il fascio è libero (stato di sicurezza normale) e acceso quando interrotto. Ciò consente un rapido allineamento durante l'installazione e la risoluzione dei problemi immediata per i team di sicurezza.

3. Integrazione universale per anti-intrusione e controllo accessi

• Compatibilità di alimentazione versatile: Funziona a 12-24 V CA/CC (non polarizzato), integrandosi perfettamente con i pannelli di allarme anti-intrusione standard, i sistemi di controllo accessi, i controller di cancelli automatici e i PLC, senza bisogno di alimentatori specializzati.
• Uscita relè SPDT: Dotato di terminali Common (COM, terminale 4), Normalmente Chiuso (NC, terminale 5) e Normalmente Aperto (NO, terminale 6), garantendo la compatibilità con tutti i principali hardware di sicurezza e controllo accessi.
• Basso consumo energetico: TX corrente di funzionamento max ≤25mA e RX corrente di funzionamento max ≤35mA, supportando il monitoraggio della sicurezza 24 ore su 24, 7 giorni su 7, a basso consumo energetico senza costi elevati di alimentazione.

4. Facile installazione e design incentrato sulla sicurezza

• Opzioni di montaggio doppie: Supporta il montaggio a parete (3 fori da 5 mm con tasselli a vite) per esterni residenziali/commerciali e il montaggio su superficie metallica (3 viti autofilettanti da 3 mm) per cancelli industriali o recinzioni metalliche, adattandosi a diverse configurazioni di sicurezza.
• Cablaggio e etichettatura semplificati: Marcatura chiara dei terminali (TX: 1-2 per l'alimentazione; RX: 1-3 per l'alimentazione, 4-6 per l'uscita relè) riduce gli errori di installazione, consentendo ai tecnici della sicurezza di configurare rapidamente.
• Assemblaggio a prova di manomissione: Il pannello frontale si fissa con viti, impedendo manomissioni non autorizzate, fondamentale per mantenere l'integrità dei sistemi anti-intrusione.

Specifiche tecniche

Applicazioni tipiche

Sistemi anti-intrusione

• Protezione perimetrale residenziale: Barriere a fascio invisibili per recinzioni di cortili, cancelli di giardini o finestre, che attivano allarmi per l'ingresso non autorizzato.
• Sicurezza degli edifici commerciali: Protezione fuori orario per vetrine, ingressi sul retro, magazzini o perimetri di uffici.
• Anti-intrusione per impianti industriali: Rilevamento per recinzioni di magazzini, ingressi di banchine di carico o aree di stoccaggio delle attrezzature, scoraggiando furti o atti vandalici.

Sistemi di controllo accessi

• Accesso automatizzato ai cancelli: Rilevamento di sicurezza per porte di garage residenziali/commerciali, cancelli scorrevoli industriali o barriere di parcheggio, impedendo la chiusura su veicoli/pedoni e bloccando l'accesso non autorizzato.
• Accesso ad aree riservate: Fasci invisibili per sale server, data center o uffici ad alta sicurezza, che attivano avvisi se personale non autorizzato viola la zona.
• Accesso a strutture pubbliche: Sicurezza per aree riservate ospedaliere, perimetri scolastici o ingressi di edifici governativi, migliorando l'accesso controllato.

Guida all'installazione e al cablaggio

1. Preparazione al montaggio: Selezionare una posizione con una linea di vista libera tra TX e RX (evitare cespugli, oggetti in movimento o luce solare diretta sull'RX). Per le pareti, praticare 3 fori da 5 mm e installare tasselli a vite; per le superfici metalliche, praticare 3 fori da 3 mm per viti autofilettanti.
2. Configurazione del pannello e del cablaggio: Sollevare il pannello frontale sia del TX che dell'RX, far passare i cavi attraverso l'alloggiamento e collegare come segue:
   • Collegare l'alimentazione 12-24 V CA/CC ai terminali 1 e 2 del TX.
   • Collegare la stessa alimentazione ai terminali 1, 2 o 3 dell'RX (tensione corrispondente).
   • Collegare i terminali RX 4 (COM), 5 (NC) e 6 (NO) al pannello di allarme anti-intrusione o al sistema di controllo accessi.


3. Allineamento: Regolare le posizioni TX e RX fino a quando il LED rosso dell'RX non si spegne (indicando una connessione a fascio stabile). Eseguire la messa a punto per l'affidabilità a lungo raggio.
4. Test di sicurezza finale: Fissare i pannelli frontali con le viti in dotazione. Eseguire il test interrompendo il fascio: verificare che il LED RX si accenda e che il sistema collegato (allarme, controller del cancello) risponda istantaneamente.

Perché scegliere il sensore a fascio IR impermeabile JUTAI IR-20M?

• Design incentrato sulla sicurezza: Progettato esclusivamente per il controllo anti-intrusione e accessi, offrendo prestazioni affidabili dove la protezione della proprietà è più importante.
• Affidabilità impermeabile: Il grado di protezione IP55 garantisce una sicurezza ininterrotta in ambienti esterni, eliminando i tempi di inattività dovuti a guasti legati alle condizioni meteorologiche.
• Compatibilità universale: Funziona con tutti i principali pannelli di allarme anti-intrusione e sistemi di controllo accessi, semplificando l'integrazione con l'infrastruttura di sicurezza esistente.
• Protezione conveniente: Qualità di livello industriale a un prezzo competitivo, riducendo i costi complessivi del sistema di sicurezza per case e aziende.
• Garanzia del marchio di fiducia: Sviluppato da Shenzhen JUTAI Comm Co., Ltd., un fornitore professionale di componenti di sicurezza e comunicazione, con supporto tecnico globale per esigenze specifiche di sicurezza.
