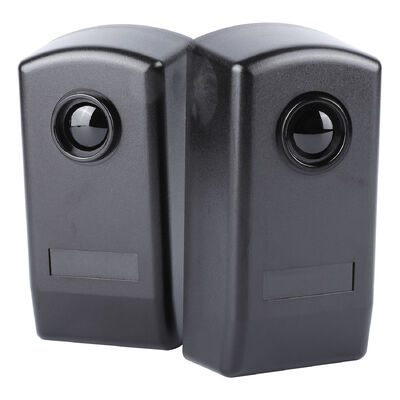

Fotocellula a infrarossi industriale e commerciale 12-24 V CA/CC – Rilevamento affidabile della sicurezza e della protezione perimetrale

Panoramica del prodotto

Caratteristiche principali e vantaggi

1. Durata di livello industriale e resistenza agli agenti atmosferici

• Protezione IP55: Protegge efficacemente dall'ingresso di polvere e dai getti d'acqua a bassa pressione da qualsiasi direzione, consentendo l'installazione diretta all'aperto per la sicurezza perimetrale e l'uso in ambienti industriali difficili (ad es. magazzini con polvere o umidità).
• Ampia flessibilità di tensione: Funziona senza problemi a 12-24 V CA/CC (non polarizzato), eliminando la necessità di alimentatori specializzati e integrandosi senza sforzo con PLC industriali standard, pannelli di sicurezza commerciali e sistemi di controllo accessi.
• Resistenza alla temperatura: Funziona in modo affidabile da -10°C a +60°C, adattandosi a condizioni climatiche estreme, da magazzini industriali freddi ad aree di parcheggio commerciali esterne calde.

2. Rilevamento a lungo raggio di 30 metri e anti-interferenza

• Portata di rilevamento estesa: Fornisce un fascio infrarosso stabile e focalizzato su oltre 30 metri (interno/esterno), coprendo ampie aperture (cancelli industriali, baie di carico dei magazzini) e grandi spazi commerciali (atri di centri commerciali, perimetri di parcheggi) senza degradazione del segnale.
• Anti-interferenza ambientale: La tecnologia ottica ottimizzata riduce al minimo i falsi trigger causati dalla luce ambientale (luce solare, apparecchi di illuminazione fluorescenti), dalla pioggia o dalla polvere, fondamentale per gli ambienti industriali con illuminazione variabile e le aree commerciali con elevato traffico pedonale.
• Feedback di stato intuitivo: L'RX è dotato di un indicatore LED rosso brillante: spento quando il fascio è libero (funzionamento normale) e acceso quando interrotto. Ciò consente ai tecnici di allineare rapidamente il sensore durante l'installazione e risolvere i problemi in tempo reale.

3. Integrazione universale e installazione senza problemi

• Uscita relè versatile: Dotato di un relè unipolare a doppia corsa (SPDT), inclusi i terminali Common (COM, terminale 4), Normalmente Chiuso (NC, terminale 5) e Normalmente Aperto (NO, terminale 6). Questo design universale garantisce la compatibilità con qualsiasi interblocco di sicurezza per macchinari industriali, sistema di allarme commerciale o controller automatico per porte/cancelli.
• Soluzioni di montaggio doppie: Supporta il montaggio a parete (3 fori di trapano da 5 mm con tasselli a vite) per edifici commerciali e il montaggio su superficie metallica (3 viti autofilettanti da 3 mm) per apparecchiature industriali o strutture metalliche, adattandosi a diversi scenari di installazione.
• Cablaggio e etichettatura semplificati: Marcatura chiara dei terminali (TX: 1-2 per l'alimentazione; RX: 1-3 per l'alimentazione, 4-6 per l'uscita relè) riduce gli errori di installazione, facendo risparmiare tempo ai tecnici sia in ambienti industriali che commerciali.

4. Design incentrato sulla sicurezza per uso industriale e commerciale

• Prevenzione delle intrusioni perimetrali: Crea una barriera di sicurezza invisibile per i perimetri degli impianti industriali, i confini delle proprietà commerciali o le aree riservate (ad es. server room, stoccaggio inventario), attivando allarmi in caso di violazione.
• Interblocco di sicurezza dei macchinari: Funge da sensore di sicurezza per macchinari industriali (trasportatori, linee di confezionamento) e apparecchiature commerciali (porte automatiche, barriere di parcheggio), prevenendo intrappolamenti o collisioni interrompendo il funzionamento quando vengono rilevati ostacoli.
• Basso consumo energetico: Corrente di funzionamento massima TX ≤25 mA e corrente di funzionamento massima RX ≤35 mA, garantendo l'efficienza energetica per il funzionamento 24 ore su 24, 7 giorni su 7 in impianti industriali ed edifici commerciali.

Specifiche tecniche

Applicazioni tipiche

Sicurezza e protezione industriale

• Protezione perimetrale della fabbrica: Barriere a fascio invisibili per pareti, recinzioni o ingressi di banchine di carico, che attivano allarmi per accessi non autorizzati.
• Interblocchi di sicurezza del magazzino: Sensori di sicurezza per sistemi di trasporto, sistemi automatizzati di stoccaggio e prelievo (ASRS) e macchinari per l'imballaggio, che interrompono il funzionamento quando i lavoratori o gli ostacoli si trovano nella zona di pericolo.
• Automazione dei cancelli industriali: Rilevamento per grandi cancelli di fabbrica o punti di accesso dei veicoli, impedendo la chiusura dei cancelli su veicoli o attrezzature.

Sicurezza commerciale e controllo accessi

• Sicurezza di centri commerciali e negozi: Protezione perimetrale per aree di back-of-house, stanze di inventario o ingressi di negozi dopo l'orario di lavoro.
• Sicurezza di parcheggi e garage: Rilevamento ostacoli per barriere di parcheggio automatiche e porte di garage, prevenendo collisioni con veicoli o pedoni.
• Accesso a edifici per uffici e complessi commerciali: Sensori di sicurezza per porte scorrevoli automatiche, ingressi ad aree riservate e atri degli ascensori, migliorando la sicurezza di inquilini e visitatori.
• Sicurezza di ospedali e strutture pubbliche: Rilevamento non intrusivo per uscite di emergenza, stanze di fornitura medica o aree ad alta sicurezza (ad es. data center in edifici per uffici).

Guida all'installazione e al cablaggio

1. Preparazione al montaggio: Selezionare una posizione con una linea di vista libera tra il TX e l'RX. Per il montaggio a parete (edifici commerciali), praticare 3 fori da 5 mm e installare tasselli a vite; per le superfici metalliche (apparecchiature industriali), praticare 3 fori da 3 mm per viti autofilettanti.
2. Collegamento del cablaggio:
   • Collegare l'alimentazione da 12-24 V CA/CC ai terminali 1 e 2 del TX.
   • Collegare la stessa alimentazione ai terminali 1, 2 o 3 dell'RX (in base alla tensione nominale).
   • Collegare i terminali 4 (COM), 5 (NC) e 6 (NO) dell'RX al pannello di sicurezza, al PLC o al controller di accesso.


3. Allineamento: Regolare le posizioni del TX e dell'RX fino a quando il LED rosso dell'RX non si spegne, indicando una connessione a fascio stabile. Utilizzare il feedback del LED per mettere a punto l'allineamento per il rilevamento a lungo raggio.
4. Test finale: Fissare i pannelli anteriori con le viti in dotazione. Testare il sensore interrompendo il fascio: verificare che il LED dell'RX si accenda e che il sistema collegato (allarme, controller della porta, macchinari) risponda correttamente.

Perché scegliere la fotocellula a infrarossi JUTAI IR-20?

• Adattabilità a doppio scenario: Progettato per la robustezza industriale e la versatilità commerciale, eliminando la necessità di sensori separati per ambienti diversi.
• Affidabilità a lungo raggio: La portata di rilevamento di 30 metri copre ampi spazi, riducendo il numero di sensori necessari per la protezione perimetrale o la copertura di sicurezza.
• Sicurezza conveniente: Prestazioni di livello industriale a un prezzo competitivo, riducendo i costi complessivi del sistema di sicurezza per le aziende.
• Compatibilità universale: Funziona con tutti i principali PLC industriali, pannelli di sicurezza commerciali e sistemi di controllo accessi, semplificando l'integrazione con l'infrastruttura esistente.
• Supporto del marchio affidabile: Sviluppato da Shenzhen JUTAI Comm Co., Ltd., un fornitore professionale di componenti di sicurezza industriali e commerciali, con supporto tecnico globale e garanzia di qualità.
