Sensore di sicurezza a infrarossi per porte scorrevoli, porte da garage e cancelli

Luogo di origine	Cina
Marca	JUTAI
Certificazione	CE
Numero di modello	IR-20
Documento	JUTAI Wired Photocell IR-20...20.pdf
Quantità di ordine minimo	1
Prezzo	negotiable
Imballaggi particolari	Cartone animato
Tempi di consegna	5 - 8 giorni lavorativi
Termini di pagamento	T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Capacità di alimentazione	1000 pezzi al mese

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

Dettagli

Grado di protezione IP	ip65	Intervallo di rilevamento	30m
Tipo	cablato	Codice Hs	8531901000
Dimensioni del pacchetto	12.00cm * 11.70cm * 4.30cm	Peso lordo del pacco	0,25 kg
Evidenziare	Sensore di sicurezza a infrarossi per porte da garage , Sensore di sicurezza a infrarossi per cancelli , Sensore di sicurezza a infrarossi per porte scorrevoli

Lasciate un messaggio

Descrizione di prodotto

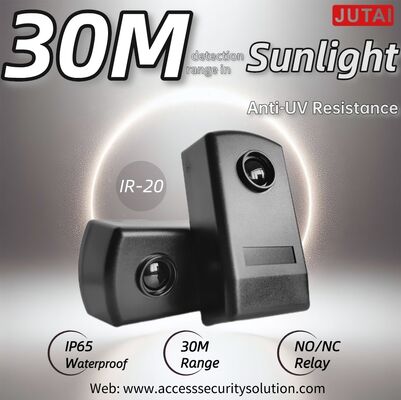

Sensore di sicurezza a infrarossi per porte scorrevoli, porte da garage e cancelli

Il sensore di sicurezza a infrarossi JUTAI IR-20 (chiamato anche fotocellula a infrarossi, sensore a fascio o sensore IR) è una soluzione di rilevamento a fascio passante di livello professionale progettata per migliorare la sicurezza di porte scorrevoli, porte da garage e cancelli industriali/commerciali. Composto da un trasmettitore (TX) e un ricevitore (RX) abbinati, crea un fascio a infrarossi invisibile di 30 metri che rileva in modo affidabile gli ostacoli, prevenendo intrappolamenti, collisioni e pericoli operativi. Con un grado di protezione IP55, un'ampia compatibilità di tensione e una durata di livello industriale, è un componente di sicurezza affidabile per i sistemi di controllo accessi residenziali, commerciali e industriali in tutto il mondo.

Panoramica del prodotto

Funzionando su un principio a fascio passante semplice ma robusto, il sensore IR-20 emette un fascio a infrarossi focalizzato dal TX all'RX. Quando il fascio viene interrotto da qualsiasi oggetto, che si tratti di una persona, un veicolo, un animale domestico o detriti, il relè interno dell'RX si attiva istantaneamente, inviando un segnale al controller della porta/cancello per interrompere la chiusura, invertire la direzione o mettere in pausa il funzionamento.

Costruito con plastica tecnica resistente ai raggi UV e un involucro gommato, la coppia di sensori resiste agli agenti atmosferici esterni (polvere, pioggia, luce solare) e alle fluttuazioni di temperatura. È progettato per un funzionamento continuo 24 ore su 24, 7 giorni su 7 in ambienti ad alto traffico o critici per la sicurezza, garantendo prestazioni affidabili dove la sicurezza non può essere compromessa.

Caratteristiche principali e vantaggi

1. Design resistente agli agenti atmosferici e durevole

Protezione IP55: Resiste efficacemente all'ingresso di polvere e ai getti d'acqua a bassa pressione da qualsiasi direzione, consentendo l'installazione diretta all'interno/esterno senza schermatura aggiuntiva.
Ampia compatibilità di tensione: Funziona a 12-24 V CA/CC (non polarizzato), integrandosi perfettamente con alimentatori e sistemi di controllo standard per porte/cancelli.
Resistenza alla temperatura: Funziona stabilmente da -10°C a +60°C, adattandosi a climi diversi (da inverni freddi a estati calde) e condizioni di lavoro.

2. Rilevamento affidabile a 30 metri

Prestazioni a lunga distanza: Eroga un fascio a infrarossi stabile e focalizzato con una portata massima di 30 metri, adatto per ampie aperture di porte/cancelli e ampie aree di accesso.
Tecnologia anti-interferenza: Il design ottico ottimizzato riduce al minimo i falsi trigger causati dalla luce ambientale, dalla pioggia o dalla polvere, garantendo un rilevamento accurato in ambienti complessi.
Indicatore di stato intuitivo: L'RX è dotato di un LED rosso, spento quando il fascio è libero (funzionamento normale) e acceso quando interrotto, per un rapido allineamento e controlli dello stato in tempo reale.

3. Installazione facile e integrazione universale

Opzioni di montaggio doppie: Supporta il montaggio a parete (3 fori da 5 mm con tasselli a vite) e il montaggio su superficie metallica (3 viti autofilettanti da 3 mm), adattandosi a diversi scenari di installazione.
Uscita relè versatile: Relè SPDT (Single Pole Double Throw) con terminali Common (COM, terminale 4), Normally Closed (NC, terminale 5) e Normally Open (NO, terminale 6), compatibile con qualsiasi controller per porte/cancelli, PLC o sistema di allarme.
Cablaggio semplificato: La chiara etichettatura dei terminali (TX: 1-2 per l'alimentazione; RX: 1-3 per l'alimentazione, 4-6 per l'uscita relè) riduce gli errori di installazione e consente di risparmiare tempo di configurazione.

4. Sicurezza al centro per porte e cancelli

Prevenzione degli intrappolamenti: Soddisfa i requisiti di sicurezza critici per porte e cancelli automatici, prevenendo collisioni e intrappolamenti di persone, animali domestici o oggetti.
Affidabilità di livello industriale: Componenti di alta qualità e un involucro robusto garantiscono prestazioni a lungo termine in scenari di utilizzo ad alta frequenza (ad esempio, centri commerciali, magazzini, complessi residenziali).

Specifiche tecniche

Parametro	Specifiche
Modello	IR-20
Principio di rilevamento	Fascio passante (coppia trasmettitore + ricevitore)
Portata massima di rilevamento	30 metri (interno/esterno)
Alimentazione	12-24 V CA/CC (non polarizzato)
Corrente operativa massima TX	≤ 25mA
Corrente operativa massima RX	≤ 35mA
Tipo di uscita	1 relè di commutazione (SPDT)
Valore nominale del contatto del relè	Max. 500mA @ 48V CA/CC
Grado di protezione IP	IP55
Intervallo di temperatura operativa	-10°C a +60°C
Materiale dell'alloggiamento	Plastica tecnica con involucro in gomma
Indicatore del ricevitore	LED rosso (acceso quando il fascio è interrotto)
Configurazione dei terminali	TX: 1-2 (Alimentazione); RX: 1-3 (Alimentazione), 4 (COM), 5 (NC), 6 (NO)
Specifiche dei fori di montaggio	Parete: 3x 5mm; Metallo: 3x 3mm
Dimensioni (L×P×A)	90,63 mm × 44,90 mm × 30,00 mm

Applicazioni tipiche

Porte scorrevoli: Centri commerciali, edifici per uffici, aeroporti e ospedali: prevenzione degli intrappolamenti durante la chiusura.
Porte da garage: Aree di parcheggio residenziali e commerciali: garantire un funzionamento sicuro in presenza di veicoli, pedoni o animali domestici.
Cancelli industriali/commerciali: Magazzini, fabbriche e complessi residenziali: rilevamento di ostacoli per evitare collisioni durante la chiusura del cancello.
Sistemi di controllo accessi: Sicurezza perimetrale per porte, cancelli e aree riservate: attivazione di allarmi o negazione dell'accesso quando il fascio viene interrotto.
Ingressi di edifici pubblici: Stazioni ferroviarie, scuole e centri commerciali: miglioramento della sicurezza per sistemi di porte/cancelli automatici ad alto traffico.

Guida all'installazione e al cablaggio

Preparazione al montaggio: Selezionare una posizione con una linea di vista libera tra il TX e l'RX. Per le pareti, praticare 3 fori da 5 mm e installare i tasselli a vite; per le superfici metalliche, praticare 3 fori da 3 mm per le viti autofilettanti.
Collegamento del cablaggio:
- Collegare l'alimentazione a 12-24 V CA/CC ai terminali 1 e 2 del TX.
- Collegare lo stesso alimentatore ai terminali 1, 2 o 3 dell'RX (tensione corrispondente).
- Collegare i terminali 4 (COM), 5 (NC) e 6 (NO) dell'RX al controller della porta/cancello o al sistema di allarme.
Allineamento: Regolare le posizioni del TX e dell'RX fino a quando il LED rosso dell'RX non si spegne, indicando una connessione stabile del fascio.
Test finale: Fissare i pannelli anteriori con le viti in dotazione. Eseguire il test interrompendo il fascio: verificare che il LED dell'RX si accenda e che il controller della porta/cancello risponda correttamente (si arresta o inverte).

Perché scegliere il sensore di sicurezza a infrarossi JUTAI IR-20?

Portata estesa di 30 metri: Ideale per ampie aperture di porte/cancelli e ampie aree di accesso, coprendo zone di sicurezza più estese rispetto ai sensori standard.
Affidabilità a prova di agenti atmosferici: La protezione IP55 garantisce prestazioni costanti in ambienti esterni, resistendo a polvere, pioggia e temperature estreme.
Compatibilità universale: Funziona con tutti i principali controller per porte/cancelli e alimentatori, riducendo la complessità dell'integrazione.
Installazione intuitiva: Etichettatura chiara, doppie opzioni di montaggio e feedback LED intuitivo semplificano la configurazione per i tecnici.
Garanzia del marchio affidabile: Sviluppato da Shenzhen JUTAI Comm Co., Ltd., un fornitore professionale di componenti di sicurezza e automazione con supporto tecnico globale.

Aggiorna la sicurezza della tua porta e del tuo cancello con il sensore di sicurezza a infrarossi JUTAI IR-20 a lungo raggio e affidabile. Contattaci per specifiche dettagliate, prezzi e assistenza tecnica.
