Pacchetto Peso lordo 0,25kg Sensore fotocellulare a fascio singolo con portata 20M Ideale per porte automatiche IP65 Rated Durable
| Luogo di origine | Cina |
|---|---|
| Marca | JUTAI |
| Certificazione | CE |
| Numero di modello | IR-20 |
| Documento | JUTAI Wired Photocell IR-20...20.pdf |
| Quantità di ordine minimo | 1 |
| Prezzo | negotiable |
| Imballaggi particolari | Cartone animato |
| Tempi di consegna | 5 - 8 giorni lavorativi |
| Termini di pagamento | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Capacità di alimentazione | 1000 pezzi al mese |
Dettagli
| Grado di protezione IP | IP65 | Intervallo di rilevamento | 30m |
|---|---|---|---|
| Tipo | Cablato | Codice SA | 8531901000 |
| Dimensioni del pacchetto | 12.00cm * 11.70cm * 4.30cm | Peso lordo del pacco | 0,25 kg |
| Evidenziare | Sensore a fotocellule a portata automatica 20M,20M IP65 Sensore fotocellulare per porta automatica,Sensore a fotocellule per porta automatica IP65 |
||
Descrizione di prodotto
Sensore fotocellulare a fascio singolo con portata di 20 M per porte automatiche
Il sensore fotocellulare a fascio singolo JUTAI IR-20M è una soluzione di rilevamento infrarosso di livello professionale progettata specificamente per sistemi di porte automatiche e scenari di automazione critici per la sicurezza.come sensore di fascio trasversale che accoppia un trasmettitore (TX) e un ricevitore (RX), crea un raggio infrarosso invisibile e preciso con un raggio di rilevamento di 20 metri, fornendo un'affidabile rilevazione degli ostacoli per prevenire le intrappolazioni e migliorare la sicurezza operativa.con una resistenza alle intemperie IP55, compatibilità ad ampia tensione, e durabilità di livello industriale, è la scelta di fiducia per porte scorrevoli automatiche, porte a dondolo, porte a rotoli ad alta velocità, e sistemi di controllo degli accessi in tutto il mondo.

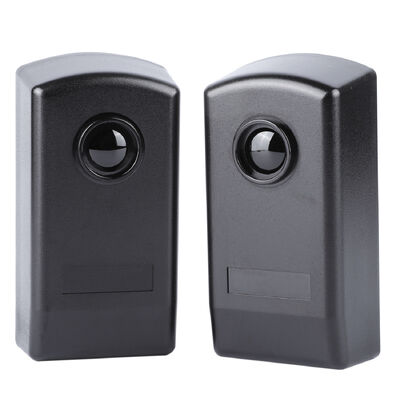

Visualizzazione del prodotto
Il sensore IR-20M, che opera secondo il principio del raggio trasparente, emette un raggio infrarosso focalizzato dal TX al RX.o un ostacolo interrompe il fascio, il relè interno dell'RX si attiva immediatamente, inviando un segnale al controllore automatico della porta per fermare la chiusura, invertire la direzione o mettere in pausa l'operazione.
Costruita con plastica di ingegneria resistente ai raggi UV e un involucro gommato, la coppia di sensori è costruita per resistere agli elementi esterni, alla polvere e alle fluttuazioni di temperatura.E' progettato per il servizio continuo 24 ore su 24, 7 giorni su 7 in aree commerciali con traffico elevato., ambienti industriali e pubblici in cui affidabilità e sicurezza non sono negoziabili.
Caratteristiche e vantaggi principali
Costruzione resistente alle intemperie e durevole
- Protezione contro l'ingresso IP55Resiste efficacemente all'ingresso di polvere e ai getti d'acqua a bassa pressione da qualsiasi direzione, consentendo l'installazione diretta all'interno/all'esterno senza schermatura aggiuntiva.
- Compatibilità a larga tensione:Funziona su 12-24V AC/DC (non polarizzato), integrandosi perfettamente con le sorgenti di alimentazione automatiche standard delle porte e i sistemi di controllo.
- Resilienza alle temperature:Funzionamento stabile da -10°C a +60°C, adattato a diverse condizioni climatiche e di lavoro.
Affidabile rilevamento a 20 metri
- Performance a lunga distanza:Fornisce un raggio infrarosso stabile e focalizzato con un raggio massimo di 20 metri, adatto per ampie aperture di porta e grandi aree di accesso.
- Progettazione anti-interferenza:La tecnologia ottimizzata riduce al minimo i falsi trigger causati dalla luce ambientale, dalla pioggia o dalla polvere, garantendo un accurato rilevamento in ambienti complessi.
- Indicatore di stato intuitivoL'RX è dotato di un LED rosso che si spegne quando il fascio non è ostruito (funzionamento normale) e si accende quando è interrotto per un rapido allineamento e controlli dello stato in tempo reale.
Facile installazione e integrazione universale
- Opzioni di doppio montaggio:Supporta il montaggio a parete (fori da 3x 5 mm con ancoraggi a vite) e il montaggio a superficie metallica (vite auto-appiccicate da 3x 3 mm), adattandosi a diversi scenari di installazione.
- Fonte di trasmissione versatile:Relai SPDT (Single Pole Double Throw) con terminali comuni (COM, terminale 4), normalmente chiusi (NC, terminale 5) e normalmente aperti (NO, terminale 6), compatibile con qualsiasi controllore automatico della porta, PLC,o sistema di allarme.
- Cablaggio semplificato:L'etichettatura chiara del terminale (TX: 1-2 per la potenza; RX: 1-3 per la potenza, 4-6 per l'uscita del relè) riduce gli errori di installazione e risparmia tempo di installazione.
Progettazione delle porte automatiche incentrata sulla sicurezza
- Prevenzione delle trappole:Risponde ai requisiti critici di sicurezza per le porte automatiche, evitando collisioni e intrappolamento di persone, animali domestici o oggetti.
- Affidabilità industriale:I componenti di alta qualità e l'involucro robusto garantiscono prestazioni a lungo termine in scenari di utilizzo ad alta frequenza (ad esempio centri commerciali, aeroporti, ospedali).
Specifiche tecniche
| Parametro | Specificità |
|---|---|
| Modello | IR-20M |
| Principio di rilevamento | Fascio singolo-fascio trasversale (spettatore + ricevitore) |
| Distanza massima di rilevamento | 20 metri (interno/esterno) |
| Fornitore di energia | 12-24V AC/DC (non polarizzato) |
| Corrente di funzionamento massima TX | ≤ 25mA |
| Corrente di funzionamento massima RX | ≤ 35mA |
| Tipo di uscita | 1 Relai di cambio (SPDT) |
| Classificazione dei contatti del relè | Max. 500mA @ 48V AC/DC |
| Classificazione di protezione contro l'ingresso | Protezione IP55 |
| Intervallo di temperatura di funzionamento | -10°C a +60°C |
| Materiale per le abitazioni | Ingegneria della plastica con involucro di gomma |
| Indicatore del ricevitore | LED rosso (accesi quando il fascio è interrotto) |
| Configurazione del terminale | TX: 1-2 (potenza); RX: 1-3 (potenza), 4 (COM), 5 (NC), 6 (NO) |
| Specificità del foro di montaggio | Parete: 3x 5 mm; Metallo: 3x 3 mm |
| Dimensioni (L×W×H) | 900,63 mm × 44,90 mm × 30,00 mm |
Applicazioni tipiche
- Porte scorrevoli automatiche:Centri commerciali, edifici per uffici, aeroporti e ospedali che impediscono di essere intrappolati durante la chiusura.
- Porte oscillanti e porte a rotoli:Impianti industriali, magazzini e negozi di vendita al dettaglio: rilevamento degli ostacoli per evitare le collisioni.
- Porte da garage e barriere di parcheggio:Zona di parcheggio residenziale e commerciale che garantisce un funzionamento sicuro in presenza di veicoli o pedoni.
- Sistemi di controllo dell'accesso:Sicurezza perimetrale per porte, cancelli e aree riservate che attivano allarmi o rifiuto di accesso quando il raggio viene violato.
- Entrate di edifici pubblici:Stazioni ferroviarie, ospedali e scuole ̇ miglioramento della sicurezza per sistemi di porte automatiche ad alto traffico.
Guida all'installazione e al cablaggio
- Preparazione del montaggio:Selezionare un punto con una linea di visibilità chiara tra il TX e il RX. Per le pareti, fare buchi da 3 x 5 mm e installare le ancore di vite; per le superfici metalliche, fare buchi da 3 x 3 mm per le viti auto-attingenti.
- Connessione di cablaggio:
- Collegare l'alimentazione AC/DC da 12 a 24 V ai terminali TX 1 e 2.
- Collegare la stessa fonte di alimentazione ai terminali RX 1, 2 o 3 (corrispondente tensione).
- Collegare i terminali RX 4 (COM), 5 (NC) e 6 (NO) al controller automatico della porta o al sistema di allarme.
- Allineamento:Regolare le posizioni del TX e del RX fino a quando il LED rosso del RX non si spegne, indicando una connessione stabile del fascio.
- Test finale:Assicurare i pannelli anteriori con le viti fornite, effettuando il test interrompendo il fascio, verificando che il LED RX si accenda e che il controllore porta risponda correttamente (si ferma o si invertisce).
Perché scegliere il sensore fotocellulare a raggio singolo JUTAI IR-20M?
- Disponibili per porte automatiche:La progettazione ottimizzata soddisfa le esigenze specifiche di sicurezza e prestazioni dei sistemi di porte automatiche.
- Affidabilità comprovata:I componenti industriali e la costruzione resistenti alle intemperie garantiscono un funzionamento costante in ambienti difficili.
- Compatibilità universale:Funziona con tutti i principali controllori automatici delle porte e alimentatori, riducendo la complessità dell'integrazione.
- Sicurezza conveniente:Performance di alta qualità a un prezzo competitivo, riducendo i costi complessivi del sistema.
- Supporto di marca affidabile:Sviluppato da Shenzhen JUTAI Comm Co., Ltd., un fornitore professionale di componenti di sicurezza e automazione con supporto tecnico globale.
Migliora la sicurezza e l'affidabilità del tuo sistema di porte automatiche con il sensore fotocellulare a raggio singolo JUTAI IR-20M. Contattaci per specifiche dettagliate, prezzi e assistenza tecnica.
