Sensore di fascio infrarosso IP55 per la sicurezza e l'automazione esterna

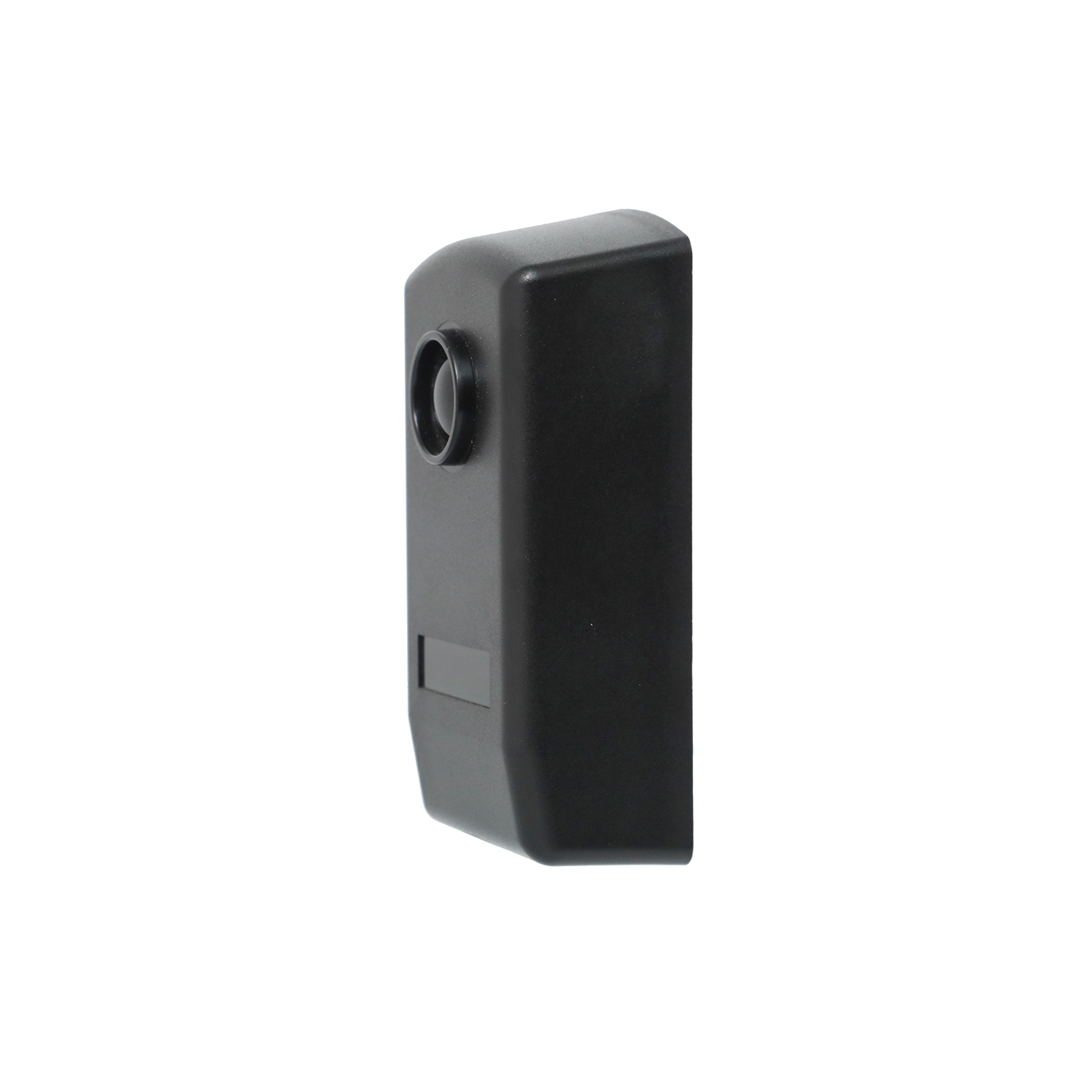

Visualizzazione del prodotto

Caratteristiche e vantaggi principali

1. IP55 Design resistente alle intemperie e durevole

• Protezione IP55: blocca efficacemente l'ingresso di polvere e resiste ai getti d'acqua a bassa pressione (da qualsiasi direzione), consentendo l'installazione diretta all'aperto senza altri involucri.
• Resistenza ai raggi UV e alla corrosione: L'involucro gommato, resistente agli UV, impedisce il degrado a causa della luce solare e delle intemperie, prolungando la durata di vita in ambienti esterni.
• Adattamento alle alte temperature: opera stabilmente da -10°C a +60°C, adattandosi alla maggior parte dei climi (da inverni freddi a estati calde).

2. Rilevazione a lunga distanza affidabile

• Distanza di rilevamento di 20 metri: fornisce un fascio stabile e focalizzato per ampie aperture (ad esempio, cancelli industriali, barriere di parcheggio) e recinzioni di sicurezza perimetrali.
• Performance anti-interferenza: La progettazione ottimizzata del raggio infrarosso riduce al minimo i falsi scatenatori da luce ambientale, pioggia o polvere, garantendo un rilevamento accurato.
• Feedback di stato intuitivo: il RX è dotato di un indicatore LED rosso “off” durante il normale funzionamento (razzo non ostacolato) e “on” quando il fascio è interrotto “per un rapido allineamento e controlli dello stato in tempo reale.

3Integrazione flessibile e facile installazione

• Compatibilità energetica universale: Funziona con alimentatori AC/DC (non polarizzati) da 12-24V, integrandosi perfettamente con i comuni controllori di porta, PLC e sistemi di allarme.
• Output di relè versatile: relè SPDT (Single Pole Double Throw) con terminali COM (Common, terminal 4), NC (Normally Closed, terminal 5) e NO (Normally Open, terminal 6) per una compatibilità universale.
• Opzioni di doppio montaggio: supporta il montaggio a parete (fori da 3x 5 mm con ancoraggi a vite) e il montaggio a superficie metallica (vite auto-attaccanti da 3x 3 mm), adattandosi a vari scenari di installazione all'aperto.
• Cablaggio semplificato: un'etichettatura chiara del terminale (TX: 1-2 per la potenza; RX: 1-3 per la potenza, 4-6 per l'uscita del relè) riduce gli errori di installazione.

4Performance di livello industriale e di livello di sicurezza

• Prevenzione delle trappole: soddisfa i requisiti di sicurezza per porte, cancelli e barriere automatizzate, evitando collisioni o intrappolamento di persone/oggetti.
• Specifiche elettriche robuste: TX max corrente di funzionamento ≤25mA, RX max corrente di funzionamento ≤35mA e contatto di relè fino a 500mA @ 48V AC/DC ◄ adatti a carichi di automazione industriale.

Specifiche tecniche

Applicazioni tipiche

• Automatizzazione di portiere e garage esterni: Cancelletti industriali, barriere di parcheggio e porte di garage: rilevamento di veicoli/ostacoli per evitare collisioni durante la chiusura.
• Sicurezza del perimetro: recinzioni a infrarossi invisibili per i confini delle proprietà, le pareti di fabbrica o le recinzioni residenziali che attivano allarmi di intrusione quando il raggio viene violato.
• Sicurezza delle porte automatiche: porte scorrevoli esterne, porte a dondolo o porte a rotolamento ad alta velocità nei centri commerciali, negli ospedali o nelle strutture industriali
• Sicurezza delle macchine industriali: attrezzature per la movimentazione di materiali all'aperto, sistemi di trasportatori o macchinari da costruzione che fungono da blocco di sicurezza per il rilevamento della presenza.
• Spazi commerciali e pubblici: parcheggi, stazioni ferroviarie e ingressi di uffici che garantiscono il funzionamento sicuro dei sistemi di accesso automatizzato.

Guida all'installazione e al cablaggio

1. Preparazione del montaggio: scegliere un luogo con una linea di visibilità chiara tra TX e RX. Per le pareti, fare buchi da 3x 5 mm e installare le ancorature a vite; per le superfici metalliche, fare buchi da 3x 3 mm per le viti autoattaccanti.
2. Connessione di cablaggio:
   • Collegare l'alimentazione AC/DC da 12 a 24 V ai terminali TX 1 e 2.
   • Collegare l'alimentazione ai terminali RX 1, 2 o 3 (corrispondente tensione).
   • Collegare i terminali RX 4 (COM), 5 (NC), 6 (NO) al controller, al PLC o al sistema di allarme.


3. Allineamento: regolare le posizioni TX e RX fino a quando il LED rosso del RX non si spegne (indicando una connessione stabile del fascio).
4. Configurazione finale: fissare i pannelli anteriori con le viti fornite, verificare che il LED RX si accenda e che il relè si attiva correttamente.

Perché scegliere il sensore a raggi infrarossi JUTAI IR-20M?

• IP55 Affidabilità all'aperto: costruito per resistere alla polvere, alla pioggia e alle temperature estreme: ideale per ambienti esterni non protetti.
• Durabilità industriale: Componenti di alta qualità e carcasse robuste garantiscono prestazioni a lungo termine con manutenzione minima.
• Compatibilità universale: L'ingresso di potenza flessibile e l'uscita del relè si integrano perfettamente con i sistemi di sicurezza e di automazione esistenti.
• Installazione agevole: etichettatura chiara, opzioni di doppio montaggio e feedback LED intuitivi riducono il tempo di installazione e gli errori.
• Assicurazione del marchio affidabile: Sviluppato da Shenzhen JUTAI Comm Co., Ltd., fornitore professionale di componenti di sicurezza e automazione.
