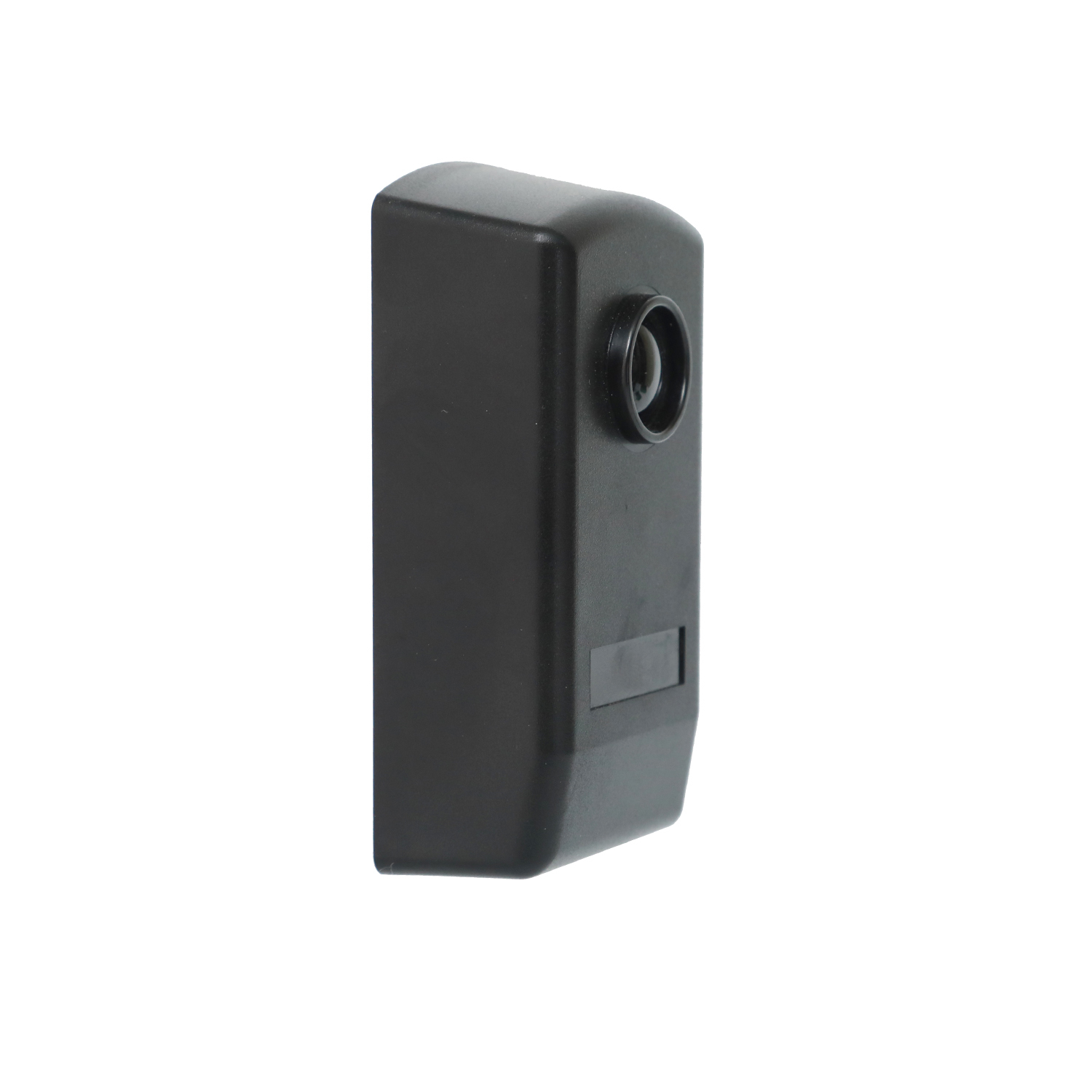

Fotocellula a infrarossi per esterni IR-20 per la sicurezza di cancelli e porte

Luogo di origine	Cina
Marca	JUTAI
Certificazione	CE
Numero di modello	IR-20
Documento	JUTAI Wired Photocell IR-20...20.pdf
Quantità di ordine minimo	1
Prezzo	negotiable
Imballaggi particolari	Cartone animato
Tempi di consegna	5 - 8 giorni lavorativi
Termini di pagamento	T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Capacità di alimentazione	1000 pezzi al mese

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

Dettagli

Grado di protezione IP	ip65	Intervallo di rilevamento	30m
Tipo	cablato	Codice Hs	8531901000
Dimensioni del pacchetto	12.00cm * 11.70cm * 4.30cm	Peso lordo del pacco	0,25 kg
Evidenziare	Fotocellula a infrarossi IR per esterni , Fotocellula a infrarossi IR-20 , Fotocellula a infrarossi per cancelli e porte

Lasciate un messaggio

Descrizione di prodotto

Fotocellula a infrarossi per esterni IR-20 – Rilevamento di sicurezza premium per cancelli, porte e automazione

La fotocellula a infrarossi serie IR-20 JUTAI (nota anche come sensore IR, sensore a fascio o sensore a infrarossi) è una soluzione di rilevamento a fascio passante di livello professionale progettata per scenari di sicurezza critica e automazione. Composta da un trasmettitore (TX) e un ricevitore (RX) abbinati, crea un fascio infrarosso invisibile e preciso per rilevare ostacoli, prevenire intrappolamenti e migliorare la sicurezza. Con una portata di rilevamento di 20 metri, una durata di livello industriale e un'integrazione flessibile, è una scelta affidabile per porte automatiche, cancelli industriali, porte da garage e sistemi di sicurezza perimetrale in tutto il mondo.

Panoramica del prodotto

Funzionando secondo un principio a fascio passante semplice ma affidabile, la serie IR-20 funziona emettendo un fascio infrarosso focalizzato dal TX all'RX. Quando un oggetto (persona, veicolo o ostacolo) interrompe il fascio, il relè interno dell'RX si attiva istantaneamente—inviando un segnale al sistema di controllo per interrompere la chiusura delle porte, attivare gli allarmi o mettere in pausa i macchinari.

Realizzato con plastica tecnica resistente ai raggi UV e un involucro gommato, la coppia di sensori resiste a condizioni esterne difficili, polvere e sbalzi di temperatura. È costruito per un funzionamento continuo in ambienti ad alto traffico o di sicurezza critica in cui l'affidabilità non è negoziabile.

Caratteristiche principali e vantaggi

1. Durata di livello industriale e resistenza agli agenti atmosferici

Grado di protezione IP55: Resiste efficacemente all'ingresso di polvere e getti d'acqua, consentendo l'installazione diretta all'aperto senza schermatura aggiuntiva.
Ampia compatibilità di tensione: Funziona a 12-24 V CA/CC (non polarizzato), integrandosi perfettamente con le comuni alimentazioni per porte, cancelli e sistemi di automazione.
Adattamento a temperature estreme: Funziona stabilmente da -10°C a +60°C, adattandosi alla maggior parte dei climi e alle condizioni di lavoro interne/esterne.

2. Rilevamento affidabile e anti-interferenza

Rilevamento a lunga distanza di 20 metri: Fornisce un fascio stabile e focalizzato per aperture standard e ampie (ad esempio, cancelli industriali, grandi porte scorrevoli).
Anti-interferenza ambientale: Il design ottimizzato del fascio infrarosso riduce al minimo i falsi trigger da luce ambientale, pioggia o polvere, garantendo un rilevamento accurato.
Indicatore di stato intuitivo: L'RX è dotato di un LED rosso (spento durante il normale funzionamento, acceso quando il fascio è bloccato) per un rapido allineamento e controlli dello stato in tempo reale.

3. Facile integrazione e installazione

Uscita relè versatile: Relè SPDT (Single Pole Double Throw) con terminali COM (Common), NC (Normally Closed) e NO (Normally Open), compatibile con qualsiasi controller per porte, PLC o sistema di allarme.
Opzioni di montaggio duali: Supporta il montaggio a parete (3 fori da 5 mm) e il montaggio su superficie metallica (3 viti autofilettanti da 3 mm), adattandosi a diversi scenari di installazione.
Allineamento semplificato: Il design compatto e il feedback visivo chiaro rendono l'allineamento semplice—non sono richieste competenze tecniche professionali per la configurazione.

4. Design incentrato sulla sicurezza

Protezione anti-intrappolamento: Soddisfa i requisiti di sicurezza per i sistemi di porte/cancelli automatizzati, prevenendo incidenti interrompendo la chiusura quando vengono rilevati ostacoli.
Funzionamento continuo stabile: I componenti di livello industriale garantiscono un'affidabilità a lungo termine in scenari di utilizzo ad alta frequenza (ad esempio, centri commerciali, officine industriali).

Specifiche tecniche

Parametro	Specifiche
Modello	IR-20M
Principio di rilevamento	Fascio passante (coppia trasmettitore + ricevitore)
Max. Campo di rilevamento	20 metri (interno/esterno)
Alimentazione	12-24 V CA/CC (non polarizzato)
Corrente di funzionamento massima TX	≤ 25mA
Corrente di funzionamento massima RX	≤ 35mA
Tipo di uscita	1 relè di commutazione (SPDT)
Valore nominale del contatto del relè	Max. 500mA @ 48V CA/CC
Protezione ingresso	IP55
Temperatura di esercizio	-10°C a +60°C
Materiale dell'alloggiamento	Plastica tecnica con rivestimento in gomma
Indicatore del ricevitore	LED rosso (acceso quando il fascio è interrotto)
Configurazione dei terminali	TX: 1-2 (Alimentazione); RX: 1-3 (Alimentazione), 4 (COM), 5 (NC), 6 (NO)

Applicazioni tipiche

Sicurezza delle porte automatiche: Porte scorrevoli, porte a battente e porte avvolgibili ad alta velocità in centri commerciali, ospedali e aeroporti—prevenendo l'intrappolamento di persone o oggetti.
Automazione di cancelli e garage: Cancelli industriali, porte da garage e barriere di parcheggio—rilevamento di veicoli o ostacoli per evitare collisioni durante la chiusura.
Sicurezza perimetrale: Recinzioni a infrarossi invisibili per confini di proprietà, finestre o recinzioni—attivazione di allarmi intrusione quando il fascio viene interrotto.
Macchinari industriali: Interblocchi di sicurezza o rilevamento di presenza per attrezzature per la movimentazione dei materiali, linee di produzione automatizzate e sistemi di trasporto.
Spazi commerciali e pubblici: Funzionamento sicuro degli ingressi automatizzati in edifici per uffici, stazioni ferroviarie e complessi commerciali.

Guida all'installazione e al cablaggio

Montare il TX e l'RX uno di fronte all'altro, garantendo una chiara linea di vista (nessun ostacolo tra la coppia).
Collegare l'alimentazione (12-24 V CA/CC) ai terminali TX 1 e 2 e ai terminali RX 1, 2 o 3 (per diverse tensioni 适配).
Collegare i terminali del relè RX (4=COM, 5=NC, 6=NO) al controller della porta, al PLC o al sistema di allarme.
Allineare il TX e l'RX fino a quando il LED rosso dell'RX non si spegne (indicando una connessione a fascio stabile).
Fissare i pannelli anteriori con le viti fornite, quindi testare interrompendo il fascio—verificare che il LED RX si accenda e che lo stato del relè cambi.

Perché scegliere la fotocellula a infrarossi JUTAI IR-20?

Affidabilità industriale comprovata: Costruito per un funzionamento continuo in scenari di controllo accessi e sicurezza impegnativi, riducendo la frequenza di manutenzione.
Compatibilità globale: L'ingresso di tensione flessibile e l'uscita relè universale si adattano ai sistemi di automazione e agli standard di alimentazione di tutto il mondo.
Design intuitivo: Installazione semplificata, allineamento intuitivo e documentazione chiara riducono i costi di implementazione.
Supporto del marchio affidabile: Sviluppato da Shenzhen JUTAI Comm Co., Ltd., con supporto tecnico professionale e componenti durevoli e di qualità garantita.

Aggiorna i tuoi sistemi di sicurezza e automazione con il rilevamento affidabile delle fotocellule JUTAI IR-20. Contattaci per specifiche, prezzi e supporto tecnico.
