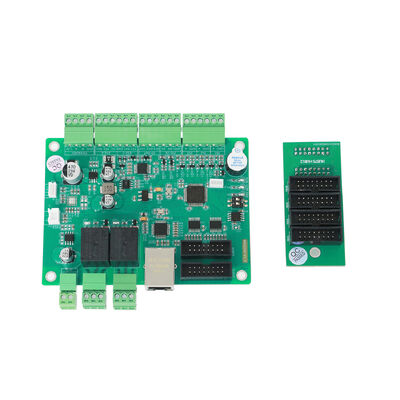

Scheda controller LED universale supporta oltre 100 lingue e interfacce di comunicazione multiple
| Luogo di origine | Cina |
|---|---|
| Marca | JUTAI |
| Numero di modello | NED200 |
| Documento | NED200 Multi functional LED...er.pdf |
| Quantità di ordine minimo | 1 |
| Prezzo | negotiable |
| Imballaggi particolari | CARTONE |
| Tempi di consegna | 7 giorni lavorativi |
| Termini di pagamento | L/C,D/A,D/P,T/T,Western Union |
| Capacità di alimentazione | 1000/mese |
Dettagli
| Interfaccia display LED | HUB75 e HUB08 (espandibile a HUB12) | Linee di visualizzazione controllate | 4 linee indipendenti |
|---|---|---|---|
| Lingue supportate | Oltre 100 lingue | Modalità di visualizzazione del codice QR | Schermo intero (52 caratteri) e 3 righe (77 caratteri) |
| Protocolli di comunicazione | RS485, TCP/IP (Ethernet), MQTT | Canali di uscita relè | 2 canali (250 V CA/10 A) |
| Capacità di archiviazione vocale | Fino a 256 file (8 MB) | Supporto per l'aggiornamento remoto | OTA (Over-The-Air) tramite TCP/Browser |
| Temperatura operativa | Da -40°C a +85°C | Alimentazione elettrica | DC 12V (con protezione connessione inversa) |
| Evidenziare | Scheda controller LED con oltre 100 lingue,Scheda controller LED con interfacce di comunicazione multiple |
||
Descrizione di prodotto
La scheda di controllo universale LED supporta oltre 100 lingue e interfacce di comunicazione multiple
La scheda di controllo universale a LED JUTAI NED200 è un dispositivo di base intelligente versatile progettato per il controllo di un display a LED in diversi scenari.comunicazione multiprotocollo, uscita di codice QR interattivo, trasmissione vocale e collegamento periferico, rompendo i limiti dei controller a funzione singola.Con supporto per oltre 100 lingue globali e ricche interfacce di comunicazione, si connette senza soluzione di continuità a moduli LED, sistemi host e dispositivi periferici, fungendo da centro di controllo universale per la trasmissione di informazioni intelligenti nei parcheggi, nei complessi commerciali,laboratori industriali, aree panoramiche e spazi pubblici.
Parametri tecnici fondamentali
| Categoria | Parametri chiave | Specificità |
|---|---|---|
| Configurazione di base | Tensione di funzionamento | DC12V (con protezione di connessione inversa) |
| Corrente di funzionamento | 2A MAX | |
| Temperatura di funzionamento | -40°C a +85°C (umidità relativa < 80%, senza condensazione) | |
| Dimensioni (L×W×H) | 115 mm × 85 mm × 15 mm | |
| Distanza tra i fori di montaggio | 105 mm × 75 mm | |
| Controllo della visualizzazione | Interfacce LED | 1x HUB75 (supporta moduli di scansione 32), 1x HUB08; espandibile a 4x HUB12 tramite scheda di espansione (HUB75 e HUB08 non possono essere utilizzati contemporaneamente) |
| Capacità di visualizzazione | Controllo indipendente a 4 righe, massimo 80 byte per riga | |
| Supporto linguistico | Oltre 100 lingue globali (cinese semplificato, cinese tradizionale, inglese, tailandese, coreano, arabo, ecc.) | |
| Codifica di attracco | GBK, UTF8, UNICODE (facoltativo, non può essere supportato contemporaneamente) | |
| Indicatore del tempo | Sovrapposizione in tempo reale, formato personalizzabile (separatori anno/mese/giorno) | |
| Interfacce di comunicazione | Porte cablate | 1x Ethernet (10/100M adattivo, isolato), 2x RS232, 1x RS485, 1x TTL |
| Interfaccia speciale | 1x Wiegand 26/34 adattivo (per lettori di carte/scanner biometrici) | |
| Protocolli supportati | RS485, TCP, MQTT (controllo di comando; segnalazione attiva IO non supportata in modalità 485) | |
| Funzioni interattive e di collegamento | Visualizzazione del codice QR | Modalità a schermo intero (52 caratteri, distanza di scansione 2-5m); modalità a 3 linee (77 caratteri, distanza di scansione 0,5-2m) |
| Trasmissione vocale | 8 MB di spazio di archiviazione (fino a 256 file vocali), modalità chiamata ID, riproduzione sequenziale/immediata | |
| Uscita del relè | 2 canali, isolato a contatto secco (250VAC 10A / 30VDC 10A) | |
| IO Input | 2 canali, non isolati (segnale da 0 a 5 V, supporta contatti a secco) | |
| IO Output (OC) | 2 canali, non isolati (carico massimo 12V/0,2A, protezione da sovraccarico) | |
| Espansione e affidabilità | Potenza ausiliaria | Circuito integrato da 12 a 5 V, potenza massima di uscita 1,2 A (per scanner, lettori di carte) |
| Aggiornamento remoto | Supporta l'aggiornamento OTA tramite strumento TCP o browser | |
| Identificativo unico | Ogni scheda ha un ID globale unico per l'identificazione della fonte | |
| Garanzia della stabilità | Parametri memorizzati nella memoria flash (non persi dopo il malfunzionamento); aggiornamento automatico di 50 secondi senza comandi validi (evitato tramite comandi di battito cardiaco) |
Principali vantaggi funzionali
1. 100+ lingue e controllo display flessibile
- Compatibilità linguistica globale: la libreria di caratteri integrata copre oltre 100 lingue, adattandosi a scenari di applicazione interregionali e multietnici senza ulteriore configurazione dei caratteri.
- Gestione indipendente in 4 linee: ogni riga visualizza contenuti personalizzati (testo, ora) separatamente, soddisfacendo la trasmissione simultanea di informazioni di navigazione, promozione e notifica.
- Sovrapposizione temporale personalizzabile: supporta i formati di tempo personalizzati, sincronizzando automaticamente il tempo in tempo reale senza aggiornamenti manuali.
2Interfacce di comunicazione ricche per l'integrazione universale
- Supporto multi-protocollo: si collega perfettamente con RS485 (comunicazione industriale a corta distanza), Ethernet (connessione LAN a lunga distanza) e MQTT (integrazione IoT/cloud),adattamento alle diverse architetture di sistema.
- Configurazione versatile delle porte: 2x RS232 per i dispositivi legacy, TTL per il collegamento a breve distanza e interfaccia Wiegand per la connessione diretta ai dispositivi di controllo di accesso (lettori di carte/biometrici).
- Integrazione plug-and-play: si connette rapidamente ai sistemi di gestione esistenti (parcheggi, laboratori, centri commerciali) senza modificare l'architettura hardware.
3. Codice QR interattivo e trasmissione vocale
- Codice QR a doppia modalità: modalità a schermo intero per la scansione a lunga distanza (ad esempio, pagamento del parcheggio), modalità a 3 righe con descrizione testuale per l'interazione a breve distanza (ad esempio, guide panoramiche).
- Archiviazione vocale ad alta capacità: memorizza fino a 256 file vocali, supportando la riproduzione sequenziale o immediata per i messaggi di benvenuto, gli avvisi di sicurezza e le conferme di funzionamento.
- Scambio di modalità senza soluzione di continuità: comando con un solo clic per uscire dalla modalità QR code e ripristinare il contenuto originale della visualizzazione.
4. Collegamento periferico e prestazioni stabili
- Potente controllo del relè: 2 relè ad alto carico collegano barriere, luci e alimentatori dell'attrezzatura, consentendo il collegamento automatico dello scenario.
- Monitoraggio dello stato dell'IO: legge i segnali dei sensori/bottoni per innescare azioni prestabilite (ad esempio, allarme dell'apparecchiatura, trasmissione vocale) in base a eventi esterni.
- Adattamento ad ambienti estremi: funziona a temperature da -40°C a +85°C, con protezione ESD/impulso per le porte di comunicazione, adatta a ambienti industriali/outdoor difficili.
5. Facile utilizzo e espansione conveniente
- Limite di funzionamento basso: tutte le funzioni sono controllate tramite comandi di protocollo standardizzati, senza necessità di una programmazione complessa.
- Aggiornamento delle funzioni in loco: supporta gli aggiornamenti dei file vocali in loco e i moduli di espansione dell'interfaccia IO, evitando la sostituzione del dispositivo principale.
- Manutenzione minima: nessuna parte indossabile; la manutenzione quotidiana richiede solo il controllo delle linee e delle interfacce di comunicazione.
Scenari di applicazione
- Complexi commerciali:Display a 4 linee per la navigazione sul pavimento, le promozioni dei marchi e in tempo reale; supporto multilingue per i clienti internazionali; codici QR collegati a coupon.
- Parcheggi intelligenti:Pagamento a schermo intero codici QR, visualizzazione in tempo reale della disponibilità del parcheggio; controllo del relay per le barriere; trasmissioni vocali confermano il successo del pagamento.
- Laboratori industriali:Visualizza i dati di produzione e le linee guida di sicurezza in più lingue; le interfacce IO rilevano anomalie delle apparecchiature, innescando allarmi vocali e interruzioni di corrente tramite relè.
- Aree panoramiche e spazi pubblici:Avvisi di sicurezza in più lingue e codici QR a 3 righe per le guide turistiche; la voce accoglie i visitatori dopo la scansione del codice.
- Sistemi di controllo dell'accesso:Si integra con i lettori di carte tramite l'interfaccia Wiegand; visualizza informazioni sui visitatori e suona le voci di benvenuto mentre controlla l'accesso alla porta.
- Centri di trasporto:Programmi multilingue e orientamento direzionale; aggiornamenti remoti dei contenuti tramite protocolli Ethernet/MQTT.
Perché scegliere la scheda di controllo LED universale NED200?
- Adattabilità globale:Il supporto a più di 100 lingue e la compatibilità multiprotocolli soddisfano le esigenze di integrazione interregionale e multisistema.
- Integrazione tutto in uno:Combina il controllo del display, la comunicazione, l'interazione e il collegamento, riducendo la complessità del sistema e i costi hardware.
- Affidabile e durevole:La progettazione di livello industriale con resistenza alle alte temperature e protezioni multiple garantisce un funzionamento stabile 24 ore su 24.
- Espansione economicamente conveniente:Gli aggiornamenti delle funzioni in loco e i moduli di espansione dell'interfaccia riducono i costi di utilizzo a lungo termine.
- Funzionamento agevole:I comandi standardizzati e la manutenzione minima riducono il carico di lavoro operativo e di manutenzione delle squadre tecniche.
