Scheda Driver LED NED200 Multi Protocollo con Supporto Multi Lingua e Codice QR
| Luogo di origine | Cina |
|---|---|
| Marca | JUTAI |
| Numero di modello | NED200 |
| Documento | NED200 Multi functional LED...er.pdf |
| Quantità di ordine minimo | 1 |
| Prezzo | negotiable |
| Imballaggi particolari | CARTONE |
| Tempi di consegna | 7 giorni lavorativi |
| Termini di pagamento | L/C,D/A,D/P,T/T,Western Union |
| Capacità di alimentazione | 1000/mese |
Dettagli
| Interfaccia display LED | HUB75 e HUB08 (espandibile a HUB12) | Linee di visualizzazione controllate | 4 linee indipendenti |
|---|---|---|---|
| Lingue supportate | Oltre 100 lingue | Modalità di visualizzazione del codice QR | Schermo intero (52 caratteri) e 3 righe (77 caratteri) |
| Protocolli di comunicazione | RS485, TCP/IP (Ethernet), MQTT | Canali di uscita relè | 2 canali (250 V CA/10 A) |
| Capacità di archiviazione vocale | Fino a 256 file (8 MB) | Supporto per l'aggiornamento remoto | OTA (Over-The-Air) tramite TCP/Browser |
| Temperatura operativa | Da -40°C a +85°C | Alimentazione elettrica | DC 12V (con protezione connessione inversa) |
| Evidenziare | Scheda Driver LED Display Multi Protocollo,Scheda Driver LED Display Codice QR,Scheda Driver LED Display Multi Lingua |
||
Descrizione di prodotto

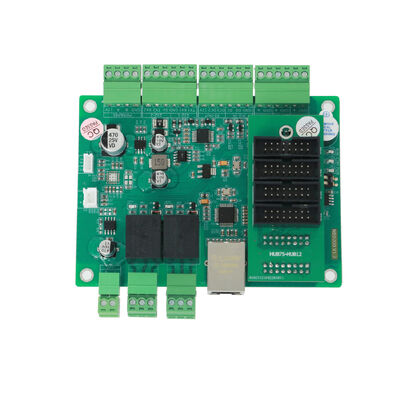

NED200 Display Multi Protocol LED Driver Board con supporto per più lingue e codici QR
La scheda driver del display a LED NED200 Multi Protocol è un dispositivo intelligente all-in-one che integra il controllo del display a LED, la comunicazione multi-protocollo, la visualizzazione interattiva del codice QR,trasmissione vocaleSi rompe le limitazioni dei tradizionali driver monofunzione, supportando la connessione senza soluzione di continuità con moduli LED, sistemi host e vari dispositivi periferici.Con una forte adattabilità, basse soglie di utilizzo e funzioni scalabili, funge da hub di controllo universale per la trasmissione intelligente delle informazioni e la collaborazione multi-dispositivolaboratori industriali, aree panoramiche e altri scenari che richiedono una visualizzazione efficiente delle informazioni e un collegamento automatizzato.
Parametri tecnici fondamentali
| Categoria | Parametri chiave | Specificità |
| Potenza e fisica | Tensione di funzionamento | DC12V (con protezione di connessione inversa) |
| Corrente di funzionamento | 2A MAX | |
| Temperatura di funzionamento | -40°C a +85°C (umidità relativa < 80%, senza condensazione) | |
| Dimensioni (L×W×H) | 115 mm × 85 mm × 15 mm | |
| Distanza tra i fori di montaggio | 105 mm × 75 mm | |
| Controllo della visualizzazione | Interfacce LED | 1x HUB75 (supporta moduli di scansione 32), 1x HUB08; espandibile a 4x HUB12 tramite scheda di espansione (HUB75 e HUB08 non possono essere utilizzati contemporaneamente) |
| Controllo della visualizzazione | Controllo indipendente a 4 righe, massimo 80 byte per riga | |
| Supporto linguistico | Libreria di caratteri integrata per oltre 100 lingue (cinese semplificato, cinese tradizionale, inglese, thailandese, coreano, arabo, ecc.) | |
| Funzione del codice QR | Modalità a schermo intero (52 caratteri, distanza di scansione ottimale 2-5m); modalità a 3 linee (77 caratteri, distanza di scansione ottimale 0,5-2m) | |
| Indicatore del tempo | Supporta sovrapposizione in tempo reale, formato personalizzabile (separatori anno/mese/giorno, ecc.) | |
| Comunicazione | Porti di comunicazione | 1x Ethernet (10/100M adattivo, isolato), 2x RS232, 1x RS485, 1x TTL |
| Protocolli di controllo | RS485, TCP, MQTT (supporta il controllo dei comandi; segnalazione attiva dello stato IO non supportata in modalità 485) | |
| Interfaccia speciale | 1x interfaccia adattiva Wiegand 26/34 (per lettori di carte/scanner biometrici) | |
| Collegamento periferico | Uscita del relè | 2 canali, uscita isolata a contatto secco (COM/NO/NC indipendente), capacità di carico: 250VAC 10A / 30VDC 10A |
| IO Input | 2 canali, non isolati, gamma di tensione del segnale: 0-5V (supporta segnali di contatto a secco) | |
| IO Output (OC) | 2 canali, non isolati, carico massimo: 12V/0,2A (con protezione da sovraccarico) | |
| Voce e espansione | Trasmissione vocale | 8 MB di archiviazione (fino a 256 file vocali), modalità chiamata ID, supporta la riproduzione sequenziale/immediata |
| Potenza di uscita ausiliaria | Circuito integrato da 12 a 5 V, corrente continua massima 1,2 A (per scanner, lettori di carte, moduli LED) | |
| Aggiornamento remoto | Supporta l'aggiornamento remoto OTA tramite strumento TCP o browser | |
| Identificazione unica | Ogni scheda ha un ID globale unico per l'identificazione della fonte e il controllo dell'accesso | |
| Supporto di codifica | Codifica di attracco | GBK, UTF8, UNICODE (facoltativo, non può essere supportato contemporaneamente) |
Principali vantaggi funzionali
Controllo del display a LED versatile
- Gestione indipendente di 4 linee: ogni linea può visualizzare contenuti personalizzati (testo, tempo) separatamente, soddisfacendo le esigenze di trasmissione simultanea di più informazioni.
- Universale multilingue: supporta oltre 100 lingue globali, adattandosi a scenari di applicazione interregionali e multietnici senza ulteriore configurazione dei caratteri.
- Adattamento flessibile dell'interfaccia: connette direttamente i moduli LED HUB75/HUB08; estendibile a 4 interfacce HUB12 tramite schede di espansione, compatibile con la maggior parte delle specifiche di visualizzazione LED tradizionali.
Display di codice QR interattivo
- Adaptazione a doppia modalità: codice QR a schermo intero per la scansione a lunga distanza (ad esempio, pagamento del parcheggio), codice QR a 3 righe con descrizione testuale a 4 righe per l'interazione a breve distanza (ad esempio, guide panoramiche).
- Contenuto personalizzabile: il codice QR supporta URL, testo e altri tipi di contenuto; i caratteri in eccesso vengono troncati automaticamente per garantire un normale riconoscimento.
- Scambio di modalità senza soluzione di continuità: esce dalla modalità codice QR con un comando con un solo clic, ripristinando il contenuto originale della visualizzazione senza riconfigurazione manuale.
Comunicazione e espansione multi-protocollo
- Porte di comunicazione ricche: Ethernet per la connessione LAN a lunga distanza, RS485/RS232 per la comunicazione industriale in loco, TTL per il collegamento dei dispositivi a breve distanza, che copre la maggior parte delle esigenze di comunicazione.
- Protocolli IoT-friendly: supporta il protocollo MQTT, consentendo una facile integrazione nei sistemi di gestione cloud e nelle piattaforme IoT.
- Integrazione del controllo degli accessi: l'interfaccia Wiegand collega direttamente lettori di carte o dispositivi biometrici, facilitando l'integrazione del sistema di controllo degli accessi + display.
Collegamento periferico e trasmissione vocale
- Potente controllo del relè: 2 relè ad alto carico possono collegare barriere, luci, alimentatori di attrezzature e altri dispositivi per realizzare il collegamento automatico.
- Monitoraggio dello stato IO: legge i segnali dei sensori, dei pulsanti o degli interruttori, innescando azioni prestabilite (ad esempio, allarme dell'apparecchiatura, trasmissione vocale) in base a eventi esterni.
- Riproduzione vocale flessibile: memorizza fino a 256 file vocali, supporta modalità di riproduzione sequenziale/immediata, adatte a messaggi di benvenuto, avvisi di sicurezza e conferme di funzionamento.
Facile da usare e prestazioni stabili
- Operazione a bassa soglia: tutte le funzioni sono controllate tramite comandi di protocollo standardizzati, senza necessità di una programmazione complessa, riducendo i costi di gestione e manutenzione.
- Sicurezza e stabilità dei dati: i parametri predefiniti sono memorizzati nella memoria flash (non vengono persi dopo un guasto di corrente); i comandi regolari "battito cardiaco" evitano l'aggiornamento automatico del contenuto del display.
- Ampio adattamento all'ambiente: funziona a temperature estreme da -40°C a +85°C, con ESD e protezione da impulsi per le porte di comunicazione, adatta a ambienti industriali o esterni difficili.
Scenari di applicazione
- Sistemi di parcheggio intelligentiVisualizza in tempo reale la disponibilità del parcheggio, i prezzi e i codici QR per il pagamento a schermo intero; collega i relè alle barriere di controllo e riproduci gli inviti vocali "pagamento riuscito".
- Complexi commerciali e centri commerciali:Utilizzare un display a 4 linee per la navigazione sul pavimento, le promozioni dei marchi e in tempo reale; visualizzare codici QR interattivi per i coupon, con trasmissioni vocali che guidano i consumatori.
- Laboratori industriali:Visualizza i dati di produzione, le linee guida di sicurezza e lo stato delle attrezzature; collegare gli ingressi IO per rilevare anomalie delle attrezzature, innescare allarmi vocali e tagliare l'alimentazione tramite relè.
- Aree panoramiche e spazi pubblici:Mostra avvisi di sicurezza in più lingue, itinerari turistici e codici QR a 3 righe per guide dettagliate; riproduci voci di benvenuto dopo che i visitatori hanno scansionato i codici per registrarsi.
- Controllo degli accessi e edifici intelligenti:Integrarsi con i lettori di carte tramite l'interfaccia Wiegand; visualizzare le informazioni dei visitatori e riprodurre le voci di "benvenuto" mentre si controlla l'accesso alla porta tramite relè.
- Centri di trasporto e strutture governative:Fornire orari multilingue, indicazioni di direzione e annunci di servizio pubblico; supportare gli aggiornamenti di contenuti remoti e gli aggiornamenti del sistema.
Perché scegliere la scheda di guida per display a LED NED200 multi protocollo?
- Integrazione tutto in uno:Combina il controllo dello schermo, la comunicazione, l'interazione con il codice QR, la trasmissione vocale e il collegamento periferico, riducendo la complessità del sistema e i costi hardware.
- Forte adattabilità:Si integra perfettamente con i sistemi di gestione esistenti (parcheggi, laboratori, centri commerciali) senza modificare l'architettura hardware.
- Espansione economicamente conveniente:Supporta aggiornamenti dei file vocali in loco e moduli di espansione dell'interfaccia IO, evitando la sostituzione del dispositivo principale per gli aggiornamenti delle funzioni.
- Affidabilità professionale:Progettazione di livello industriale con protezione di connessione inversa, protezione da sovraccarico e resistenza alle alte temperature, che garantisce un funzionamento stabile 24 ore su 24, 7 giorni su 7.
- Compatibilità globale:Il supporto multilingue e multiprotocollo si adatta alle esigenze delle applicazioni interregionali e multi-scenario, con la capacità di aggiornamento remoto per una fruibilità a lungo termine.
