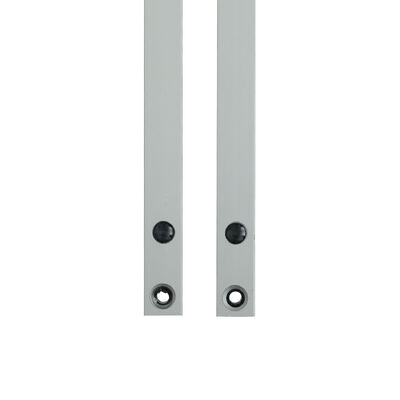

Sensore di sicurezza multi-fascio per sistemi porta con uscita NO/NC e risposta rapida

Luogo di origine	Cina
Marca	JUTAI
Certificazione	CE
Numero di modello	CL20-8L
Documento	CL05-8L User Manual.pdf
Quantità di ordine minimo	1
Prezzo	negotiable
Imballaggi particolari	Cartone animato
Tempi di consegna	5 - 8 giorni lavorativi
Termini di pagamento	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Capacità di alimentazione	1000 pezzi al mese

Dettagli

Grado di protezione IP	IP67	Funzione	Soppressione
Distanza di rilevamento	8m	Materiale	Lega di alluminio
Caratteristica	Resistente alla corrosione	Tensione di alimentazione	DC12-24v
Temperatura operativa	-20 ~ 60 ℃	Corrente operativa	<50ma>
Produzione	Numero/Nc, COM	Corrente di lavoro	<20 mA@CC 12 V-24 V
Specifica	20002115 mm
Evidenziare	Sensore di sicurezza con uscita NO/NC , Sensore di sicurezza per sistemi porta , Sensore di sicurezza multi-fascio

Lasciate un messaggio

Descrizione di prodotto

Sensore di sicurezza multi-razzo per sistemi di porte con uscita NO/NC e risposta rapida

Il sensore di sicurezza multi-fascio JUTAI CL20-8L è un dispositivo di protezione professionale progettato per sistemi di porte, con rilevamento di 8 fasci, uscita NO/NC configurabile e prestazioni di risposta rapida.Forma una griglia di luce invisibile tra l'emittente e il ricevitore, innescando immediatamente l'inversione o l'arresto della porta quando personale, mani o oggetti si intromettono, prevenendo efficacemente gli incidenti di pizzico e schiacciamento nei settori industriale, commerciale,Scenari di porta e logistica. Con protezione IP67 e alloggiamento in lega di alluminio, offre un garanzia di sicurezza affidabile per porte veloci, porte a persiana a rotelle e porte automatiche.

Specificativi essenziali

Parametro	Specificità
Modello	CL20-8L
Tipo di prodotto	Sensore di sicurezza a più fasci (cortina di luce di sicurezza)
Numero di fotocelle	8 travi
Altezza massima di protezione	1729 mm
Voltaggio di funzionamento	DC12-24V
Corrente di lavoro	Trasmettitore: < 65mA @ DC12V; Ricevitore: < 20mA @ DC12V
Configurazione di uscita	Output del relè NO/NC (NO predefinito, configurabile su NC); include il terminale COM
Tempo di risposta	Rapido (innesco istantaneo per le azioni di sicurezza delle porte)
Classificazione di protezione	IP67 (impolverante + impermeabile)
Materiale per le abitazioni	Leghe di alluminio
Distanza di funzionamento (da emittente a ricevitore)	Da 1 a 8 m
Lunghezza del cavo	Trasmettitore: 8m; Ricevitore: 4m
Tipo di connettore	Trasmettitore: connettore maschile M8 a 5 poli; ricevitore: connettore maschile M8 a 5 poli
Temperatura di funzionamento	-20°C ~ +60°C
Funzione chiave	Sistema di protezione anti-pignonaggio della porta + modalità di blocco (primo canale non innescato)
Indicatori di stato LED	Trasmettitore: blu stabile (funzionamento normale); rosso lampeggiante (tensione < 9V o > 28V) Ricevitore: rosso fisso (oggetto/personale bloccato); blu fisso (nessun ostacolo); blu lampeggiante (prima accensione, disallineamento emittente-ricevitore)
Dimensioni del foro di installazione (unità: mm)	1429, 75, 80, 175, 19.7, 21.4, 259

Principali vantaggi

Detezione a copertura completa multi-razzo:La griglia di luci a 8 raggi elimina i punti ciechi di sicurezza su tutta l'altezza dell'apertura della porta (1729 mm), garantendo il rilevamento di piccoli oggetti, mani o arti.La distribuzione del fascio denso si adatta al funzionamento dinamico dei sistemi di porte, che fornisce una protezione antinfiammazione completa.
Output NO/NC configurabile:L'uscita di NO predefinita soddisfa i requisiti del sistema di controllo delle porte standard; l'uscita NC è configurabile tramite un semplice funzionamento.La commutazione flessibile del modo di uscita consente l'integrazione senza soluzione di continuità con vari pannelli di controllo delle porte e relè di sicurezza, migliorando la compatibilità.
Risposta rapida per la sicurezza delle porte:Attiva immediatamente le azioni di sicurezza (inversione/arresto della porta) in caso di interruzione del fascio, corrispondendo al rapido funzionamento delle porte ad alta velocità e delle persiane a rotelle.Elimina i ritardi di sicurezza in casi di traffico elevato, evitando efficacemente incidenti di pizzico.
Performance robusta e affidabile:Protezione IP67 resistente alla polvere, agli spruzzi d'acqua e all'immersione temporanea, adatta per installazioni di porte interne / esterne e ambienti industriali difficili.usura meccanica, e vibrazioni, garantendo la stabilità a lungo termine per frequenti operazioni della porta.
Modalità di blocco per prevenire falsi allarmi:Il blocco del primo canale della griglia luminosa non innesca le risposte di sicurezza, adattandosi alle strutture di apertura delle porte e al blocco sequenziale del fascio durante la chiusura normale.Evitare inutili interruzioni della porta mantenendo al contempo la piena protezione contro le intrusioni indesiderate.

Guida del cablaggio

Componente	Colore del filo	Funzione	Nota dettagliata
Trasmettitore	Rosso	Fornitura di alimentazione positiva DC12-24V	Collegamento a un alimentatore stabile in corrente continua; evitare sovratensione/sovratensione
Trasmettitore	Nero	Terreno (GND)	Collegare al terminale negativo dell'alimentazione; assicurare un'affidabile messa a terra
Trasmettitore	Verde/giallo/bianco	Riserva	Nessuna connessione richiesta per l'uso di base
Ricevitore	Rosso	Fornitura di alimentazione positiva DC12-24V	Fonte di alimentazione uguale a quella del trasmettitore per tensione costante
Ricevitore	Nero	Terreno (GND)	Terra condivisa con trasmettitore per garantire la stabilità del segnale
Ricevitore	Verde	NO/NC Output (NO predefinito)	Collegamento al terminale di ingresso del segnale di sicurezza del sistema di controllo della porta
Ricevitore	Giallo	NC configurabile	Attivazione tramite commutazione NC
Ricevitore	Bianco	COM (Terminale comune)	terminale di corrispondenza per l'uscita NO/NC; deve essere collegato al terminale corrispondente del sistema di controllo della porta

Avvertimento critico:Non collegare i terminali NO/NC (cavi verdi/gialli del ricevitore) al terminale positivo dell'alimentazione ̇ ciò danneggerà definitivamente il relè ottico.

Passi di attivazione della modalità NC di uscita e di blocco

Completare il cablaggio secondo la guida del cablaggio e confermare che non ci sono errori di connessione.
Alimentazione del sensore (assicurarsi che l'alimentazione soddisfi i requisiti DC12-24V).
Entro 1 minuto dall'accensione, toccare il filo verde del ricevitore (NO output) al suo filo nero (GND) cinque volte consecutive.
Osservate la luce rossa del ricevitore lampeggiare rapidamente, questo indica un'attivazione riuscita: il filo giallo passa alla modalità NC e la modalità Blanking è abilitata.

Scenari di applicazione

Porte rapide industriali (impianti di produzione, centri logistici)
Porte a persiana a rulli (magazzini, negozi al dettaglio, edifici commerciali)
Porte automatiche (uffici, centri commerciali, officine industriali)
Porte per la conservazione del freddo (magazzini frigoriferi, congelatori)
Porte da garage (parcheggio residenziale, commerciale)

Risoluzione dei problemi

Sintomi di colpa	Possibili cause	Soluzioni dettagliate
La luce blu del ricevitore lampeggia continuamente dopo l'accensione	L'emittente e il ricevitore sono disallineati (razzi luminosi non accoppiati)	1- regolare le posizioni di montaggio dell'emettitore e del ricevitore per assicurare un allineamento parallelo; - rimuovere gli ostacoli che bloccano il percorso della luce tra le due unità;Stringere le viti di montaggio per evitare disallineamenti indotti dalle vibrazioni.
La luce rossa del trasmettitore lampeggia velocemente.	tensione di alimentazione < 9V o > 28V	1. Utilizzare un multimetro per testare la tensione dell'alimentazione. 2. Sostituire l'alimentazione con un adattatore DC12-24V stabile.Controllare la presenza di cali di tensione causati da cavi lunghi e sostituire con cavi più spessi se necessario.
Sensore funziona normalmente (indicatori LED corretto), ma la porta non ha alcuna azione anti-pignetto	Errore di cablaggio (connessione errata del terminale NO/NC o COM)	1. ricontrollare il cablaggio rispetto alla guida del cablaggio assicurarsi che i terminali verde/giallo (uscita) e bianco (COM) siano collegati all'interfaccia di sicurezza del sistema di controllo della porta.Verificare che il sistema di controllo della porta sia impostato sulla modalità "input del sensore di sicurezza esterno".
Impossibile inserire la modalità Blanking / passare all'uscita NC	1. il funzionamento supera la finestra di 1 minuto dopo l'accensione 2. perdite di luce durante la discesa della porta (blocco del fascio discontinuo) 3. il fascio più basso bloccato da detriti	1. Spegnere e riavviare il sensore, quindi completare l'operazione di attivazione entro 1 minuto. 2.o ostacoli che bloccano la trave inferiore.

Precauzioni per l'uso e la manutenzione

Tenete i cavi lontani dai conduttori ad alta tensione/alta corrente, dai macchinari delle porte e dai percorsi dei carrelli elevatori per evitare interferenze, estrusioni o danni.
Pulisci regolarmente le lenti emittente e ricevitrice con un panno asciutto e morbido per rimuovere polvere, macchie di olio o condensa.
Non piegare, torcere o tirare con forza il sensore o i cavi; evitare di graffiare l'alloggiamento in lega di alluminio o le lenti infrarosse.
Impedire alla luce solare diretta o ad altre fonti di luce infrarossi di illuminare il ricevitore (evitare falsi trigger o errori di rilevamento).
Assicurarsi che la porta o l'ostruzione utilizzata per la modalità di blocco soddisfi il requisito della distanza minima di blocco continuo.
Controllare periodicamente la funzione anti-pignonaggio e la modalità di uscita per assicurarsi che il sensore funzioni normalmente con il sistema di porta.
