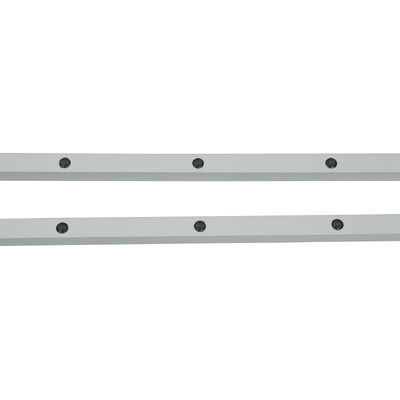

Barriera di protezione a infrarossi per porte industriali con lunghezza regolabile 500-2500mm

Luogo di origine	Cina
Marca	JUTAI
Certificazione	CE
Numero di modello	CL20-8L
Documento	CL05-8L User Manual.pdf
Quantità di ordine minimo	1
Prezzo	negotiable
Imballaggi particolari	Cartone animato
Tempi di consegna	5 - 8 giorni lavorativi
Termini di pagamento	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Capacità di alimentazione	1000 pezzi al mese

Dettagli

Grado di protezione IP	IP67	Funzione	Soppressione
Distanza di rilevamento	8m	Materiale	Lega di alluminio
Caratteristica	Resistente alla corrosione	Tensione di alimentazione	DC12-24v
Temperatura operativa	-20 ~ 60 ℃	Corrente operativa	<50ma>
Produzione	Numero/Nc, COM	Corrente di lavoro	<20 mA@CC 12 V-24 V
Specifica	20002115 mm
Evidenziare	Barriera di protezione a infrarossi per porte industriali , Barriera di protezione a infrarossi regolabile 500-2500mm

Lasciate un messaggio

Descrizione di prodotto

Barriera di protezione a infrarossi per porte industriali con lunghezza regolabile da 500 a 2500 mm

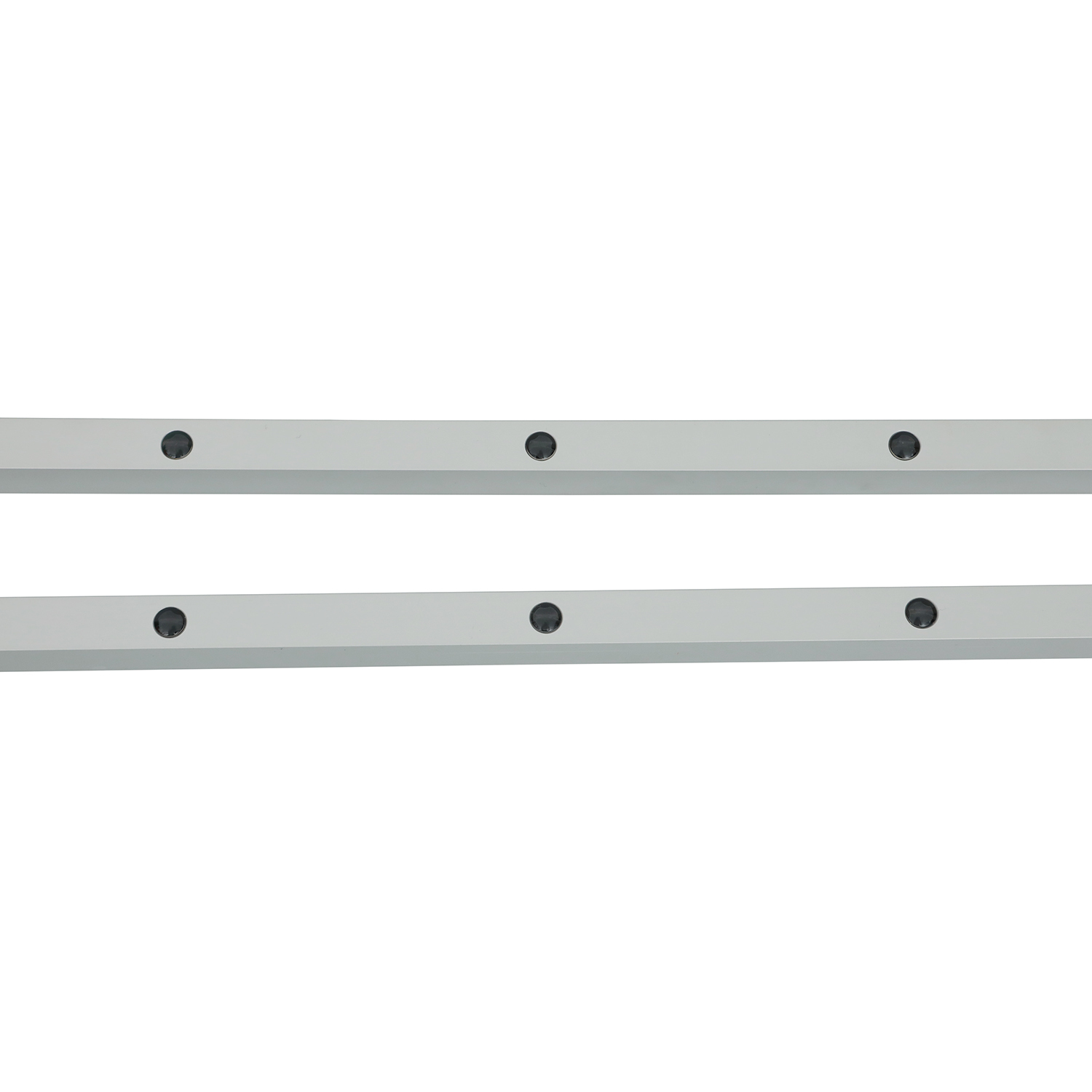

Visualizzazione del prodotto

La barriera di protezione a infrarossi della serie JUTAI CL è una soluzione di sicurezza professionale su misura per porte industriali, che offre lunghezze regolabili da 500 mm a 2500 mm per adattarsi a diverse dimensioni di porta.Forma una griglia di luce invisibile tra l'emittente e il ricevitore, innescando immediatamente l'inversione o l'arresto della porta quando personale/oggetti si intromettono, prevenendo efficacemente gli incidenti di pizzico in ambienti industriali.offre prestazioni affidabili in condizioni difficili.

Specificativi essenziali

Parametro	Specificità
Serie di modelli	CL05, CL10, CL15, CL20, CL25 (con suffisso -8L)
Intervallo di lunghezza regolabile	500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm (a seconda del modello)
Numero di fotocelle	8 travi
Altezza massima di protezione	1729 mm (referenza CL20-8L)
Voltaggio di funzionamento	DC12-24V
Corrente di lavoro	Trasmettitore: < 65mA @ DC12V; Ricevitore: < 20mA @ DC12V
Configurazione di uscita	Output del relè NO/NC (NO predefinito, configurabile su NC); include il terminale COM
Classificazione di protezione	IP67 (impolverante + impermeabile)
Materiale per le abitazioni	Leghe di alluminio
Distanza di funzionamento (da emittente a ricevitore)	Da 1 a 8 m
Lunghezza del cavo	Trasmettitore: 8m; Ricevitore: 4m
Tipo di connettore	Trasmettitore: maschio M8 a 5 poli; ricevitore: maschio M8 a 4 poli
Temperatura di funzionamento	-20°C ~ +60°C
Funzione chiave	Sistema anti-stringimento della porta industriale + modalità di blocco (primo canale non innescato)
Indicatori di stato LED	Trasmettitore: blu fisso (normale); rosso lampeggiante (tensione < 9V o > 28V) Ricevitore: rosso fisso (bloccato); blu fisso (non bloccato); blu lampeggiante (disallineamento)
Dimensioni del foro di installazione (unità: mm)	1429, 75, 80, 175, 19.7, 21.4, 259

Principali vantaggi

500-2500 mm Lunghezza regolabile:Le opzioni di lunghezza multiple coprono porte di accesso di piccole dimensioni (500 mm) fino a porte industriali extra-grandi (2500 mm), adattandosi a diverse dimensioni di porte industriali.Non sono necessarie ulteriori modifiche scelta diretta dei modelli corrispondenti per le diverse aperture delle porte.
Protezione mirata delle porte industriali:La griglia luminosa a 8 fasci elimina i punti ciechi di sicurezza, rilevando mani, arti o oggetti per evitare pizzichi e frantumi.evitare falsi allarmi durante la chiusura normale.
Robusto e resistente all'ambiente:Protezione IP67 resistente alla polvere, agli spruzzi d'acqua e alle dure condizioni industriali, adatta per l'uso all'interno/all'esterno.garantire l'affidabilità a lungo termine.
Facile installazione e funzionamento:Il cablaggio colorato semplifica il collegamento ai sistemi di controllo delle porte industriali.

Guida del cablaggio

Componente	Colore del filo	Funzione	Altre note
Trasmettitore	Rosso	Fornitura di alimentazione positiva DC12-24V	Collegamento all'alimentazione stabile
Trasmettitore	Nero	Terreno (GND)	Collegare al terminale negativo di alimentazione
Trasmettitore	Verde/giallo/bianco	Riserva	Nessuna connessione richiesta per l'uso di base
Ricevitore	Rosso	Fornitura di alimentazione positiva DC12-24V	Come la potenza del trasmettitore.
Ricevitore	Nero	Terreno (GND)	Terreno condiviso con trasmettitore
Ricevitore	Verde	NO/NC Output (NO predefinito)	Collegamento all'ingresso del segnale di sicurezza del sistema di controllo della porta
Ricevitore	Giallo	NC configurabile	Attivazione tramite impostazione di modalità di blocco
Ricevitore	Bianco	COM (Terminale comune)	Terminale di corrispondenza per l'uscita NO/NC

Avvertimento critico:Non collegare i terminali NO/NC all'alimentazione positiva, ciò danneggerà il relè ottico.

Passi di attivazione della modalità di blocco

Cablaggio completo e alimentazione del dispositivo.
Entro 1 minuto dall'accensione, toccare cinque volte il filo verde del ricevitore al suo GND (cavo nero).
La luce rossa del ricevitore lampeggia per confermare l'attivazione: il filo giallo passa alla modalità NC, la modalità di blocco è abilitata.

Modello e corrispondenza di lunghezza

Modello	Distanze	Tipo di porta industriale di destinazione
CL05-8L	500 mm	Porte di accesso di piccole dimensioni, porte di servizio
CL10-8L	1000 mm	Porte a persiana a rulli medie, porte da garage
CL15-8L	1500 mm	Porte sezionali per magazzini, porte per centri logistici
CL20-8L	2000 mm	Grandi porte industriali veloci, porte per depositi frigoriferi
CL25-8L	2500 mm	Porte di banchina di carico di grandi dimensioni, porte industriali pesanti

Risoluzione dei problemi

Sintomi di colpa	Soluzioni
La luce blu del ricevitore lampeggia (accesa)	Emettitore e ricevitore per l'allineamento parallelo
La luce rossa del trasmettitore lampeggia velocemente.	Stabilizzare l'alimentazione a DC12-24V (evitare < 9V o > 28V)
Nessuna azione antinfiammazione (dispositivo normale)	Ricontrollare il cablaggio contro la guida per risolvere gli errori di connessione
Non è possibile accedere alla modalità di blocco	1- Fissare la chiusura della porta per evitare perdite di luce 2Detriti chiari che bloccano il raggio inferiore. 3Assicurarsi che la porta/l'ostruzione soddisfi la distanza minima di blocco continuo

Guida all'uso e alla manutenzione

Tenete i cavi lontani dai conduttori ad alta tensione e dai macchinari delle porte per evitare danni.
Asciugare regolarmente le lenti dell'emittente/ricevitore con un panno secco e morbido per rimuovere la polvere/l'immondizia.
Non piegare/torcere il dispositivo o i cavi; evitare di graffiare le lenti a infrarossi.
Impedire alla luce solare diretta o alle sorgenti di luce infrarossi di raggiungere il ricevitore.
Assicurarsi che gli oggetti in modalità di blocco soddisfino il requisito della distanza minima di blocco continuo.
