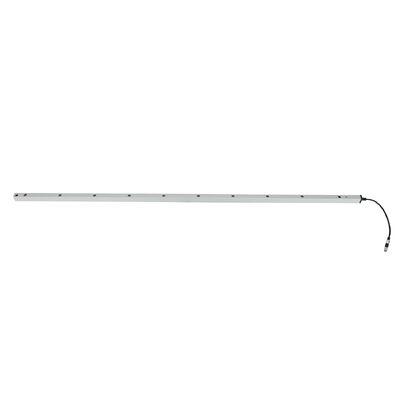

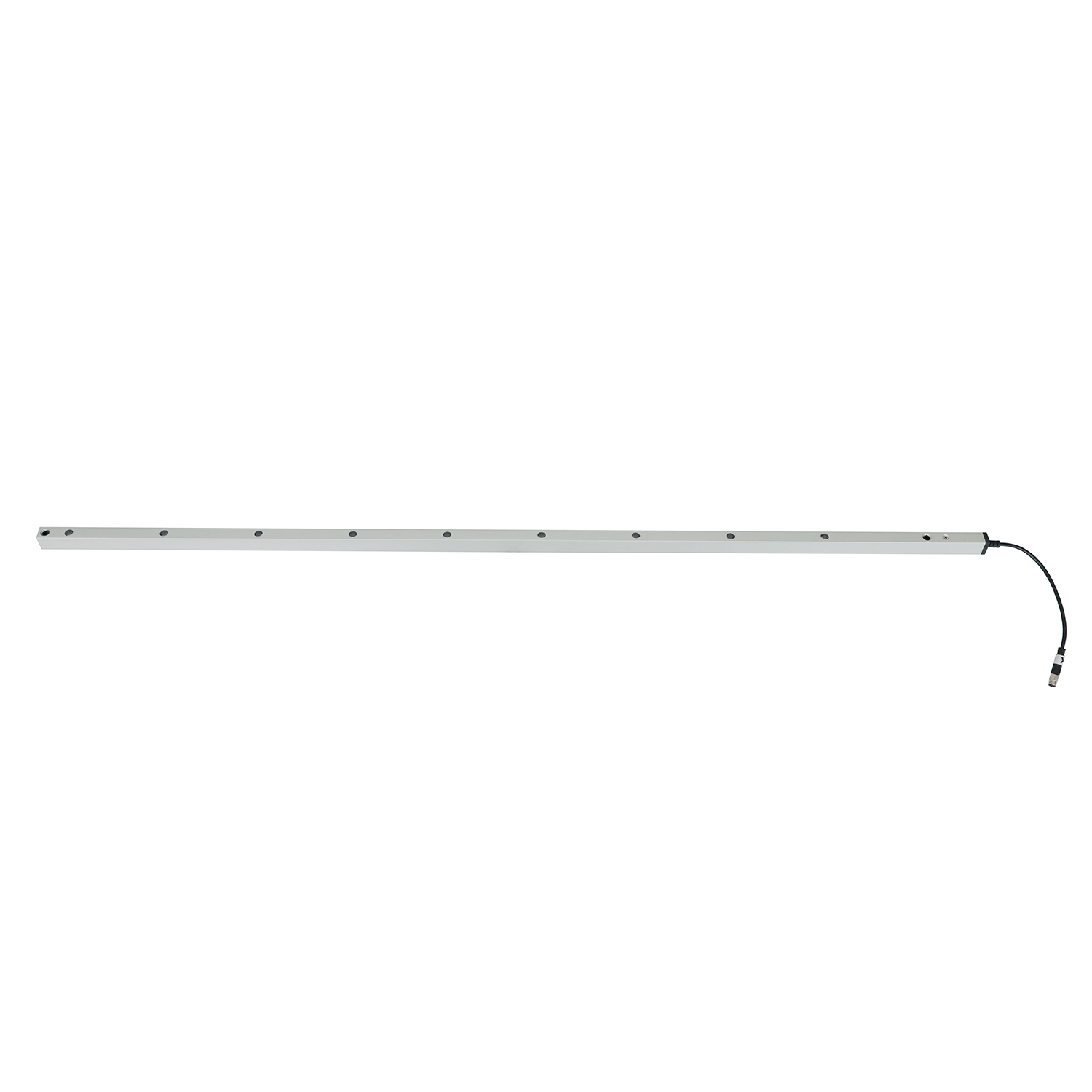

Sistema di griglia luminosa di sicurezza per porte automatiche con alluminio impermeabile

Luogo di origine	Cina
Marca	JUTAI
Certificazione	CE
Numero di modello	CL20-8L
Documento	CL05-8L User Manual.pdf
Quantità di ordine minimo	1
Prezzo	negotiable
Imballaggi particolari	Cartone animato
Tempi di consegna	5 - 8 giorni lavorativi
Termini di pagamento	T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Capacità di alimentazione	1000 pezzi al mese

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

Dettagli

Grado di protezione IP	IP67	Funzione	Soppressione
Distanza di rilevamento	8m	Materiale	Lega di alluminio
Caratteristica	Resistente alla corrosione	Tensione di alimentazione	DC12-24V
Temperatura operativa	-20 ~ 60 ℃	Corrente operativa	<50ma>
Produzione	Numero/Nc, COM	Corrente di lavoro	<20 mA@CC 12 V-24 V
Specifica	20002115 mm
Evidenziare	Sistema di griglia luminosa di sicurezza delle porte automatiche , Sistema di griglia luminosa di sicurezza per alloggiamento in alluminio , Sistema di griglia luminosa di sicurezza impermeabile

Lasciate un messaggio

Descrizione di prodotto

Sistema di griglia luminosa di sicurezza per porte automatiche con alluminio impermeabile 0

Sistema di barriere fotoelettriche di sicurezza per porte automatiche con alloggiamento in alluminio impermeabile

Il sistema di barriere fotoelettriche di sicurezza JUTAI CL20-8L è una soluzione protettiva professionale su misura per porte automatiche, caratterizzata da un alloggiamento in alluminio impermeabile e protezione IP67. Forma una griglia di luce invisibile a 8 raggi tra l'emettitore e il ricevitore, attivando istantaneamente l'inversione della porta o l'arresto quando personale, oggetti o attrezzature si intromettono, prevenendo efficacemente incidenti di schiacciamento, intrappolamento o collisione in ambienti industriali e commerciali.

Specifiche principali (Tabella dei parametri)

Parametro	Specifiche
Modello	CL20-8L
Tipo di prodotto	Sistema di barriere fotoelettriche di sicurezza (barriera fotoelettrica di sicurezza)
Tensione di esercizio	DC12-24V
Corrente di esercizio	Trasmettitore: <65mA @DC12V; Ricevitore: <20mA @DC12V
Configurazione dell'uscita	Uscita relè NO/NC (NO predefinito, configurabile su NC); terminale COM incluso
Grado di protezione	IP67 (antipolvere + impermeabile)
Materiale dell'alloggiamento	Lega di alluminio (impermeabile, resistente alla corrosione)
Portata operativa (Emettitore a Ricevitore)	1-8m
Altezza massima di protezione	1729mm
Numero di fotocellule	8 raggi
Lunghezza del cavo	Trasmettitore: 8m; Ricevitore: 4m
Tipo di connettore	Trasmettitore: connettore maschio M8 a 5 poli; Ricevitore: connettore maschio M8 a 5 poli
Temperatura di esercizio	-20°C ~ +60°C
Funzione chiave	Protezione anti-schiacciamento per porte automatiche + Modalità Blanking (anti-falso allarme)
Indicatori di stato LED	Trasmettitore: Blu fisso (funzionamento normale); Rosso lampeggiante veloce (tensione <9V or>28V) Ricevitore: Rosso fisso (oggetto/personale bloccato); Blu fisso (nessuna ostruzione); Blu lampeggiante (prima accensione, disallineamento)
Dimensioni dei fori di installazione (Unità: mm)	14, 29, 75, 80, 175, 19.7, 21.4, 259

Vantaggi chiave (Punti chiari)

1. Alloggiamento in alluminio impermeabile

La costruzione in lega di alluminio garantisce durata, resistenza alla corrosione e impermeabilità efficace, abbinata alla classificazione IP67.
Resiste a pioggia, polvere e umidità, adatto per porte automatiche installate all'aperto o ambienti industriali umidi.

2. Protezione mirata per porte automatiche

La griglia a 8 raggi copre l'intera altezza di apertura della porta (1729 mm), eliminando i punti ciechi di sicurezza e prevenendo lo schiacciamento di mani, arti o oggetti.
Risposta istantanea all'interruzione del raggio, in linea con la velocità operativa delle porte automatiche per evitare ritardi di sicurezza.

3. Modalità Blanking per la prevenzione dei falsi allarmi

Il blocco del primo canale non attiva le risposte di sicurezza, adattandosi alle strutture di fessure delle porte automatiche.
Evita l'inversione non necessaria della porta durante la chiusura normale, mantenendo la protezione contro le intrusioni indesiderate.

4. Installazione e funzionamento facili

Il cablaggio con codice colore semplifica il collegamento ai sistemi di controllo delle porte automatiche (dettagli nella Guida al cablaggio).
Le staffe di montaggio regolabili si adattano a varie strutture del telaio della porta; gli indicatori LED intuitivi consentono controlli rapidi dello stato.

Guida al cablaggio (Tabella standardizzata)

Componente	Colore del filo	Funzione	Note
Trasmettitore	Rosso	Alimentazione positiva DC12-24V	Collegare a un'alimentazione stabile; evitare sovratensione/sottotensione
Trasmettitore	Nero	Massa (GND)	Collegare al terminale negativo dell'alimentazione; garantire una messa a terra affidabile
Trasmettitore	Verde/Giallo/Bianco	Riserva	Nessuna connessione richiesta per l'uso di base
Ricevitore	Rosso	Alimentazione positiva DC12-24V	Come per il collegamento dell'alimentazione del trasmettitore
Ricevitore	Nero	Massa (GND)	Messa a terra condivisa con il trasmettitore
Ricevitore	Verde	Uscita NO/NC (NO predefinito)	Collegare all'ingresso del segnale di sicurezza del sistema di controllo della porta automatica
Ricevitore	Giallo	NC configurabile	Attivare tramite la configurazione della modalità Blanking
Ricevitore	Bianco	COM (Terminale comune)	Terminali corrispondenti per l'uscita NO/NC

Avviso critico

NON collegare i terminali NO/NC (fili verde/giallo del ricevitore) al terminale positivo dell'alimentazione: ciò danneggerà il relè ottico.

Fasi di attivazione della modalità Blanking

Completare il cablaggio e accendere il sistema.
Entro 1 minuto dall'accensione, toccare il filo verde del ricevitore al suo GND (filo nero) cinque volte.
La luce rossa del ricevitore lampeggia per confermare l'attivazione: il filo giallo passa alla modalità NC, modalità Blanking abilitata.

Scenari applicativi (Elenco mirato)

Porte automatiche industriali (porte veloci, porte a serranda avvolgibile, porte sezionali)
Porte automatiche commerciali (centri commerciali, edifici per uffici, negozi al dettaglio)
Porte automatiche per esterni (parcheggi, ingressi di centri logistici)
Porte automatiche per ambienti speciali (celle frigorifere, officine umide)

Risoluzione dei problemi (Tabella problema-soluzione)

Sintomi di guasto	Cause possibili	Soluzioni
La luce blu del ricevitore lampeggia (accensione)	Disallineamento dell'emettitore e del ricevitore	Riposizionare per garantire l'allineamento parallelo
La luce rossa del trasmettitore lampeggia velocemente	Tensione di alimentazione <9V or>28V	Stabilizzare l'alimentazione per soddisfare i requisiti DC12-24V
Il sistema funziona, ma la porta non ha azione anti-schiacciamento	Errore di cablaggio	Ricontrollare il cablaggio rispetto alla guida; garantire il collegamento corretto al sistema di controllo della porta
Impossibile entrare in modalità Blanking	1. Perdita di luce durante la discesa della porta 2. Raggio più in basso bloccato da detriti 3. La porta/ostruzione non riesce a soddisfare la distanza minima di blocco continuo	1. Fissare la tenuta della porta per evitare perdite di luce 2. Rimuovere i detriti che bloccano il raggio 3. Regolare la porta/ostruzione per soddisfare i requisiti di distanza

Avvertenze per l'uso e la manutenzione (Promemoria chiave)

Tenere i cavi lontani dai conduttori ad alta tensione e dai macchinari delle porte per evitare danni o interferenze.
Pulire regolarmente le lenti dell'emettitore/ricevitore con un panno morbido e asciutto per rimuovere polvere, umidità o sporco.
Non piegare, torcere o tirare i cavi con forza; evitare di graffiare l'alloggiamento in alluminio o le lenti a infrarossi.
Impedire alla luce solare diretta o alle sorgenti di luce infrarossa di brillare sul ricevitore (evita falsi trigger).
Per l'installazione all'aperto, assicurarsi che il dispositivo sia fissato saldamente per resistere al vento e alle vibrazioni.

Per supporto tecnico, personalizzazione o richieste all'ingrosso, visitare il nostro sito Web ufficiale: https://www.accesssecuritysolution.com/
