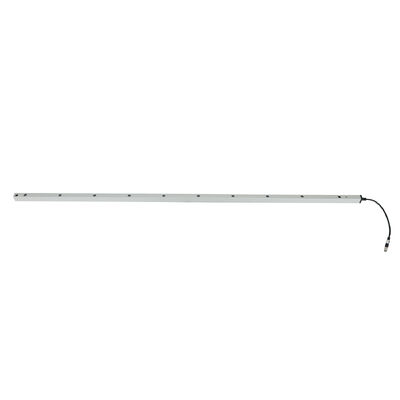

Guardia di sicurezza fotoelettrica per porte ad alta velocità con 8-16 opzioni di fascio

  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
Luogo di origine Cina
Marca JUTAI
Certificazione CE
Numero di modello CL20-8L
Documento CL05-8L User Manual.pdf
Quantità di ordine minimo 1
Prezzo negotiable
Imballaggi particolari Cartone animato
Tempi di consegna 5 - 8 giorni lavorativi
Termini di pagamento T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Capacità di alimentazione 1000 pezzi al mese

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Grado di protezione IP IP67 Funzione Soppressione
Distanza di rilevamento 8m Materiale Lega di alluminio
Caratteristica Resistente alla corrosione Tensione di alimentazione DC12-24V
Temperatura operativa -20 ~ 60 ℃ Corrente operativa <50ma>
Produzione Numero/Nc, COM Corrente di lavoro <20 mA@CC 12 V-24 V
Specifica 2000*21*15 mm
Evidenziare

Protezione fotoelettrica per porte ad alta velocità

,

Cornice di luce IP67 con 8-16 raggi

,

Cornice di luce di sicurezza per porte ad alta velocità
Lasciate un messaggio
Descrizione di prodotto



Descrizione del prodotto


Guardia di sicurezza fotoelettrica per porte ad alta velocità con 8-16 opzioni di fascio 0


Guardia di sicurezza fotoelettrica per porte ad alta velocità con 8-16 opzioni di fascio

La guardia di sicurezza fotoelettrica della serie JUTAI CL è una soluzione di protezione specializzata progettata per porte ad alta velocità,offrendo configurazioni flessibili di 8 o 16 fasci per soddisfare i diversi requisiti di sicurezzaForma una griglia di luce invisibile tra l'emettitore e il ricevitore, innescando immediatamente l'inversione o l'arresto della porta quando personale, oggetti o attrezzature si intromettono, impedendo efficacemente il pizzico,frantumazione, o incidenti di collisione in ambienti industriali e logistici. Con protezione IP67 e robusta costruzione in lega di alluminio, offre prestazioni affidabili anche in condizioni difficili.

Specifiche fondamentali (tabella dettagliata dei parametri)

Parametro Specificità
Serie di modelli CL05, CL10, CL15, CL20, CL25 (con suffisso -8L/16L)
Opzioni relative alla quantità del raggio 8 travi / 16 travi
Altezza di protezione 500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm (a seconda del modello)
Voltaggio di funzionamento DC12-24V
Corrente di lavoro Trasmettitore: < 65mA @ DC12V; Ricevitore: < 20mA @ DC12V
Configurazione di uscita Output del relè NO/NC (NO predefinito, configurabile su NC); include il terminale COM
Classificazione di protezione IP67 (impolverante + impermeabile)
Materiale per le abitazioni Leghe di alluminio
Distanza di funzionamento (da emittente a ricevitore) Da 1 a 8 m
Distanza tra i raggi 100 mm
Precisione di rilevamento Rileva oggetti piccoli come 50 mm
Tempo di risposta ≤ 20 ms
Lunghezza del cavo Trasmettitore: 8m; Ricevitore: 4m
Tipo di connettore Connessione maschile M8 a 5 poli (trasmettitore/ricevitore)
Temperatura di funzionamento -20°C ~ +60°C
Funzione chiave Proteczione anti-cricchiolo della porta ad alta velocità + modalità di blocco (falso allarme)
Indicatori di stato LED Trasmettitore: blu fisso (normale); rosso lampeggiante (tensione < 9V o > 28V)

Ricevitore: rosso fisso (bloccato); blu fisso (non bloccato); blu lampeggiante (disallineamento)
Dimensioni del foro di installazione (unità: mm) 1429, 75, 80, 175, 19.7, 21.4, 259

Vantaggi principali (punti chiari)

1. 8-16 Configurazione flessibile del fascio

  • Opzione 8 fasci: bilancia la sicurezza e i costi per le aperture standard delle porte ad alta velocità, coprendo le esigenze di base anti-pignonaggio.
  • Opzione 16 fasci: fornisce un rilevamento ad alta precisione con una griglia luminosa più densa, adatta a porte di grandi dimensioni o aree ad alto rischio che richiedono una protezione rafforzata.

2Compatibilità delle porte ad alta velocità

  • Il tempo di risposta rapida ≤ 20 ms corrisponde al rapido funzionamento delle porte ad alta velocità, eliminando i ritardi di sicurezza.
  • La modalità di blocco si adatta alle strutture delle porte, evitando falsi allarmi da blocco sequenziale del fascio durante la chiusura normale.

3. Robusta e resistente all'ambiente

  • La protezione IP67 resiste alla polvere, agli spruzzi d'acqua e all'immersione temporanea, adatta per ambienti industriali esterni o polverosi.
  • L'ampia gamma di temperature garantisce un funzionamento stabile nei depositi frigoriferi, nelle officine o nelle porte esterne ad alta velocità.

4. Facile installazione e integrazione

  • Il cablaggio colorato semplifica la connessione ai sistemi di controllo delle porte ad alta velocità (dettagli nella Guida al cablaggio).
  • I supporti di montaggio regolabili si adattano a varie strutture del telaio delle porte; i cavi da 8 m/4 m consentono un posizionamento flessibile.
  • Gli indicatori LED intuitivi consentono di verificare rapidamente lo stato e risolvere i problemi.

Guida del cablaggio (tabella standardizzata)

Componente Colore del filo Funzione Altre note
Trasmettitore Rosso Fornitura di alimentazione positiva DC12-24V Collegamento a un alimentatore stabile; evitare sovratensione/sovratensione
Trasmettitore Nero Terreno (GND) Collegare al terminale negativo di alimentazione; assicurare un'affidabile messa a terra
Trasmettitore Verde/giallo/bianco Riserva Nessuna connessione necessaria per l'uso di base
Ricevitore Rosso Fornitura di alimentazione positiva DC12-24V Lo stesso che connessione di trasmissione di potenza
Ricevitore Nero Terreno (GND) Terreno condiviso con trasmettitore
Ricevitore Verde NO/NC Output (NO predefinito) Collegamento all'ingresso del segnale di sicurezza del sistema di controllo della porta
Ricevitore Giallo NC configurabile Attivazione tramite impostazione di modalità di blocco
Ricevitore Bianco COM (Terminale comune) Terminale di corrispondenza per l'uscita NO/NC

Avvertimento critico

  • Non collegare i terminali NO/NC al terminale positivo dell'alimentatore; ciò danneggerà il relè ottico.

Passi di attivazione della modalità di blocco

  1. Cablaggio completo e alimentazione del dispositivo.
  2. Entro 1 minuto dall'accensione, toccare cinque volte il filo verde del ricevitore al suo GND (cavo nero).
  3. Il ricevitore lampeggia con la luce rossa per confermare l'attivazione: il cavo giallo passa alla modalità NC, la modalità Blanking è abilitata.

Configurazione del modello e scenari di applicazione (tabella)

Modello Quantità di raggio Altezza di protezione Applicazioni mirate
CL05-8L/16L 8/16 500 mm Piccole porte ad alta velocità, porte di accesso nei centri logistici
CL10-8L/16L 8/16 1000 mm Porte di alta velocità di medie dimensioni, porte di ingresso posteriori di vendita al dettaglio
CL15-8L/16L 8/16 1500 mm Porte ad alta velocità di magazzino, porte di accesso alla linea di produzione
CL20-8L/16L 8/16 2000 mm Grandi porte industriali ad alta velocità, porte veloci per lo stoccaggio a freddo
CL25-8L/16L 8/16 2500 mm Porte ad alta velocità extragrandi, porte di banchina di carico

Risoluzione dei problemi (tabella di risoluzione dei problemi)

Sintomi di colpa Possibili cause Soluzioni
La luce blu del ricevitore lampeggia (accesa) Disallineamento erratico dell'emittente e del ricevitore Riadeguare le posizioni per assicurare l'allineamento parallelo
La luce rossa del trasmettitore lampeggia velocemente. tensione di alimentazione < 9V o > 28V Stabilizzare l'alimentazione per soddisfare i requisiti DC12-24V
La guardia di sicurezza funziona, ma la porta non ha l'azione anti-pignello Errore di cablaggio Controllare nuovamente il cablaggio rispetto alla guida; assicurarsi il collegamento corretto al sistema di controllo della porta
Non è possibile accedere alla modalità di blocco 1. perdite di luce durante la discesa della porta

2La trave più bassa bloccata dai detriti.

3La porta/l'ostruzione non soddisfa la distanza minima di blocco continua		 1- Fissare la chiusura della porta per evitare perdite di luce

2Detriti chiari che bloccano il raggio.

3- regolare la porta/l'ostruzione per soddisfare i requisiti di distanza

Precauzioni per l'uso e la manutenzione (ricordi chiave)

  • Tenete i cavi lontani dai conduttori ad alta tensione e dai macchinari delle porte per evitare danni o interferenze.
  • Asciugare regolarmente le lenti dell'emittente/ricevitore con un panno secco e morbido per rimuovere la polvere o la condensa.
  • Non piegare, torcere o tirare con forza i cavi; evitare di graffiare le lenti a infrarossi.
  • Impedire che la luce solare diretta o le fonti di luce infrarossi risplendano sul ricevitore (evitare falsi scatti).
  • Testare periodicamente le funzioni di "anti-pinch" e "blanking mode" per garantire il normale funzionamento.
Per supporto tecnico, personalizzazione o richieste in blocco, visitate il nostro sito ufficiale:https://www.accesssecuritysolution.com/
