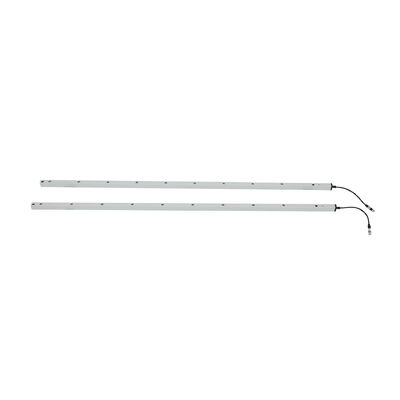

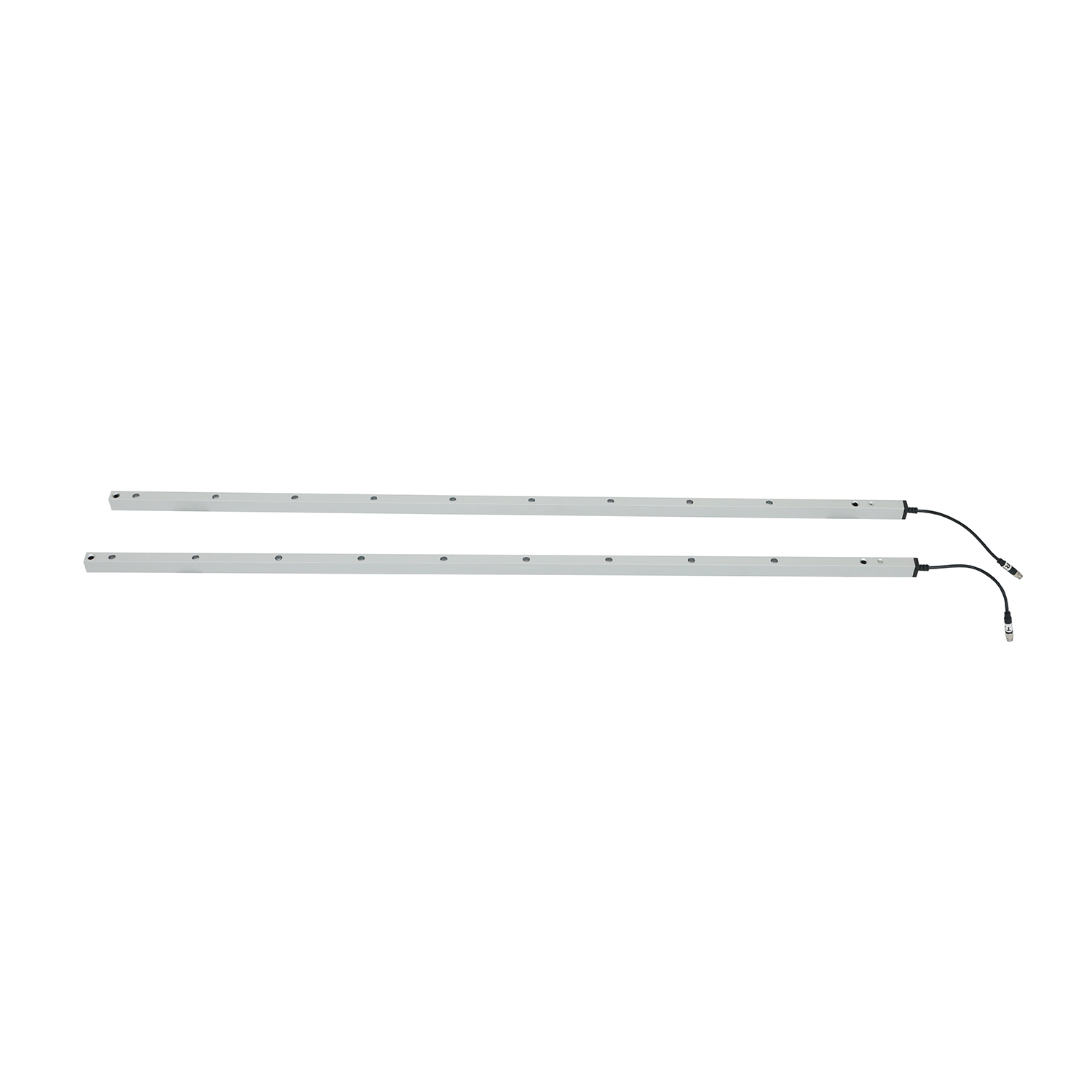

Dispositivo di sicurezza fotoelettrico per porte automatizzate con funzione di blocco

Specifiche fondamentali (tabella dettagliata dei parametri)

Funzioni e vantaggi chiave (punti chiari e dettagliati)

1. Modalità di blocco: allarme antifalso per porte automatiche

• Definizione della modalità: specificamente progettato per le porte automatiche  bloccando il primo canale della griglia luminosa non si innescheranno le risposte di sicurezza, adattandosi alle caratteristiche strutturali delle porte automatiche (ad esempio,per la fabbricazione di apparecchi per il trasporto di merci, porte veloci) in cui si verifica un blocco sequenziale del fascio durante la chiusura normale.
• Logica di attivazione: evita inutili inversioni o fermati delle porte causate dai pannelli delle porte durante il funzionamento, bilanciando la sicurezza e l'efficienza operativa.
• Comodità di installazione: semplice funzionamento a filo (senza necessità di attrezzature professionali), che garantisce un rapido adattamento ai diversi tipi di porte automatizzate.

2Protezione mirata contro i pizzichi

• Rilevamento preciso: la griglia di luci a 8 fasci copre l'intera altezza delle porte automatizzate (1729 mm), rilevando mani, arti, piccoli utensili o merci vicino alla porta per prevenire incidenti di pizzico o schiacciamento.
• Risposta immediata: attiva i segnali di sicurezza immediatamente all'interruzione del fascio, corrispondendo al rapido funzionamento delle porte automatizzate per eliminare i ritardi di sicurezza.
• Ampia adattabilità: adatto a vari tipi di porte automatizzate (porte veloci, porte a persiana, porte a dondolo automatiche, porte a sezione industriale) in diversi scenari.

3Performance robusta e affidabile

• Protezione IP67: Completamente impermeabile alla polvere e all'acqua, resistente all'immersione temporanea in acqua, alla polvere pesante e ai contaminanti industriali, ideale per porte automatiche installate all'aperto o ambienti polverosi di officina.
• Resilienza alle temperature: funziona in modo stabile da -20°C a +60°C, adattandosi alle porte automatizzate per lo stoccaggio del freddo, alle porte di laboratorio ad alta temperatura e alle porte esterne esposte a fluttuazioni stagionali.
• Struttura durevole: Il rivestimento in lega di alluminio resiste all'usura meccanica, alle vibrazioni e alla corrosione, garantendo un'affidabilità a lungo termine anche con frequenti operazioni automatizzate della porta.

4. Facile installazione e funzionamento intuitivo

• Cablaggio colorato: La divisione delle funzioni del filo trasparente semplifica la connessione ai sistemi di controllo automatizzati delle porte (dettagli nella Guida al cablaggio qui sotto), riducendo gli errori di installazione.
• Montaggio regolabile: I fori di installazione riservati con dimensioni standardizzate consentono un montaggio flessibile su diverse cornici (consigliato l'installazione verticale).
• Diagnostica visiva: Gli indicatori LED sia sull'emettitore che sul ricevitore forniscono un feedback sullo stato in tempo reale, consentendo al personale sul posto di identificare rapidamente il normale funzionamento, il disallineamento, i problemi di tensione o i blocchi.

Guida del cablaggio (tabella standardizzata con note)

Avvertimenti critici

• Non collegare i terminali NO/NC (cavi verdi/gialli del ricevitore) al terminale positivo dell'alimentazione ̇ ciò danneggerà definitivamente il relè ottico.
• Assicurarsi che il cablaggio sia stretto e privo di cortocircuiti; tenere i cavi lontani dai conduttori ad alta tensione/alta corrente per evitare interferenze.

Passi di attivazione della modalità di blocco (passo per passo)

1. Completare il cablaggio secondo la guida del cablaggio e confermare che non ci sono errori di connessione.
2. Alimentare il dispositivo di sicurezza fotoelettrico (assicurarsi che l'alimentazione soddisfi i requisiti DC12-24V).
3. Entro 1 minuto dall'accensione, toccare il filo verde del ricevitore (NO output) al suo filo nero (GND) cinque volte consecutive.
4. Osservare il ricevitore ̇ la luce rossa lampeggia rapidamente ̇ questo indica un'attivazione riuscita: il filo giallo passa alla modalità NC e la modalità Blanking è abilitata.
5. Dopo l'attivazione, testare la funzione: la normale chiusura della porta (blocco del primo canale) non innesca le risposte di sicurezza;l'intrusione di personale/oggetti (che bloccano altri canali) innescherà immediatamente l'inversione/arresto della porta.

Scenari di applicazione (elenco specifico e dettagliato)

• Porte automatizzate industriali: porte veloci, porte a persiana, porte industriali sezionali (fabbriche, magazzini, centri logistici).
• Porte automatizzate commerciali: Porte a dondolo automatiche, porte scorrevoli (centri commerciali, uffici, negozi).
• Porta automatizzata per ambienti speciali: porte automatiche di deposito freddo, porte veloci per la stanza pulita, porte automatiche esterne (resistenti alle temperature estreme, alla polvere e all'umidità).
• Logistica/Porte del molo di carico: Porte automatizzate del molo di carico, porte dell'area di trasferimento dei materiali (proteggono il personale e le merci durante le operazioni ad alta frequenza).

Risoluzione dei problemi (tabella completa di risoluzione dei problemi)

Linee guida per l'installazione (passi dettagliati e operabili)

1. Preparazione preliminare all'installazione:
   • Confirmare l'altezza e la larghezza di apertura della porta automatica, assicurarsi che l'altezza di protezione (1729 mm) e il raggio di funzionamento (1-8 m) del dispositivo corrispondano.
   • Controllare l'alimentazione: preparare una fonte di alimentazione stabile DC12-24V (compatibile con la tensione di funzionamento del dispositivo).
   • Ispezionare il dispositivo: verificare che l'emittente, il ricevitore, i cavi e i connettori siano intatti (nessun danno o connessioni sciolte).
2. Operazione di montaggio:
   • Selezione delle posizioni di montaggio: installare l'emittente e il ricevitore verticalmente su entrambi i lati del telaio della porta automatizzata,garantire che la griglia luminosa sia parallela alla direzione di movimento della porta e copra l'apertura completa della porta (nessun punto cieco).
   • Utilizzare i fori di installazione: allineare i fori di montaggio del dispositivo con il telaio della porta, fissare con viti corrispondenti (assicurare un'installazione ferma per evitare disallineamenti indotti dalle vibrazioni).
   • Disposizione dei cavi: indirizzare i cavi di 8 m (trasmettitore) e 4 m (ricevitore) lungo il telaio della porta, evitando bordi taglienti o aree ad alta pressione (prevenire danni al cavo).
3. Cablaggio e debug:
   • Seguire la guida del cablaggio per collegare i cavi di alimentazione, di terra e di segnale  controllare due volte per evitare di invertire il valore positivo/negativo o di collegare il NO/NC al valore positivo.
   • Azionamento del dispositivo: osservare che gli indicatori LED “luce blu costante del trasmettitore” e “luce blu costante del ricevitore” indicano l'attivazione normale.
   • Allineare la griglia luminosa: se il ricevitore lampeggia la luce blu, regolare le posizioni dell'emittente/ricevitore fino a quando la luce non è stabile (allineamento del fascio con successo).
   • Attivare la modalità di blocco: completare i passaggi di attivazione con il filo touch secondo le istruzioni per adattarsi al funzionamento della porta automatica.

Precauzioni per l'uso e la manutenzione (ricordi dettagliati)

• Protezione dei cavi: Tenere i cavi di collegamento lontani dai conduttori ad alta tensione/alta corrente, dalle macchine delle porte o dai percorsi dei carrelli elevatori per evitare interferenze, estrusioni o danni.
• Manutenzione delle lenti: Asciugare regolarmente le lenti emittente/ricevitore con un panno asciutto e morbido per rimuovere polvere, macchie di olio o condensazioni
• Protezione fisica: Non piegare, torcere o far cadere il dispositivo; evitare di graffiare l' alloggiamento in lega di alluminio o le lenti infrarosse.
• Evitare le sorgenti luminose: impedire che la luce solare diretta o altre fonti di luce infrarossi illuminino il ricevitore (evitando falsi trigger o errori di rilevamento).
• Utilizzo della modalità di blocco: Assicurarsi che la porta o l'ostruzione utilizzata per la modalità di blocco soddisfi il requisito della distanza minima di blocco continuo (segui le specifiche del manuale d'uso).
• Adattamento alla temperatura: In ambienti estremi (ad es. depositi frigoriferi al di sotto di -20°C o laboratori ad alta temperatura superiore a +60°C), prima dell'uso, verificare l'intervallo di temperatura di funzionamento del dispositivo.
• Ispezione regolare: verificare periodicamente le funzioni di "anti-pinch" e "blanking mode" per assicurare il normale funzionamento del dispositivo; verificare l'assetto del cablaggio e l'integrità dei connettori.
