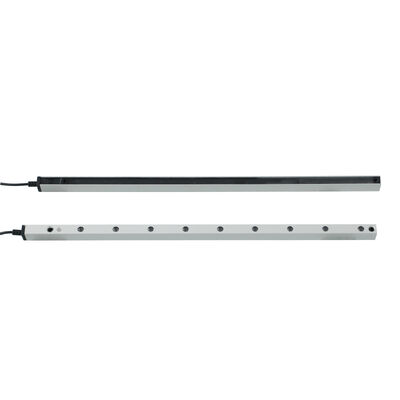

Griglia di sensori di sicurezza a infrarossi per porte a chiusura a rotelle con protezione anti-picchi

  • Infrared Safety Sensor Grid for Roller Shutter Doors with Anti-Pinch Protection
  • Infrared Safety Sensor Grid for Roller Shutter Doors with Anti-Pinch Protection
Luogo di origine Cina
Marca JUTAI
Certificazione CE
Numero di modello CL20-8L
Documento CL05-8L User Manual.pdf
Quantità di ordine minimo 1
Prezzo negotiable
Imballaggi particolari Cartone animato
Tempi di consegna 5 - 8 giorni lavorativi
Termini di pagamento T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Capacità di alimentazione 1000 pezzi al mese

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Grado di protezione IP IP67 Funzione Soppressione
Distanza di rilevamento 8m Materiale Lega di alluminio
Caratteristica Resistente alla corrosione Tensione di alimentazione DC12-24V
Temperatura operativa -20 ~ 60 ℃ Corrente operativa <50ma>
Produzione Numero/Nc, COM Corrente di lavoro <20 mA@CC 12 V-24 V
Specifica 2000*21*15 mm
Evidenziare

Sensore di sicurezza a infrarossi per persiane a rotelle

,

Sensore di protezione anti-pignetto dell'otturatore a rulli

,

Tela di luce di sicurezza IP67 per porte
Lasciate un messaggio
Descrizione di prodotto



Descrizione del prodotto


Griglia di sensori di sicurezza a infrarossi per porte a chiusura a rotelle con protezione anti-picchi 0


Griglia di sensori di sicurezza a infrarossi per porte a chiusura a rotelle con protezione anti-picchi

La rete di sensori di sicurezza a infrarossi JUTAI CL20-8L è una soluzione anti-clicchi dedicata per porte a persiana a rulli.azionamento immediato dell'inversione o dell'arresto della porta quando il personaleProgettato con protezione IP67 e alloggiamento robusto in lega di alluminio, offre prestazioni affidabili in ambienti industriali, commerciali e di magazzino..

Specifiche fondamentali (tabella dei parametri)

Parametro Specificità
Modello CL20-8L
Voltaggio di funzionamento DC12-24V
Corrente di lavoro Trasmettitore: < 65mA @ DC12V; Ricevitore: < 20mA @ DC12V
Configurazione di uscita Output del relè NO/NC (NO predefinito, configurabile su NC); include il terminale COM
Classificazione di protezione IP67 (impolverante + impermeabile)
Materiale per le abitazioni Leghe di alluminio
Distanza di funzionamento (da emittente a ricevitore) Da 1 a 8 m
Altezza massima di protezione 1729 mm
Numero di fotocelle 8 travi
Lunghezza del cavo Trasmettitore: 8m; Ricevitore: 4m
Tipo di connettore Trasmettitore: connettore maschile M8 a 5 poli; ricevitore: connettore maschile M8 a 4 poli
Temperatura di funzionamento -20°C ~ +60°C
Funzione chiave Proteczione anti-pignonaggio della porta della serratura a rulli + modalità "Blanking" (antifalso allarme)
Indicatori di stato LED Trasmettitore: blu stabile (funzionamento normale); rosso lampeggiante (tensione < 9V o > 28V)

Ricevitore: rosso fisso (oggetto/personale bloccato); blu fisso (nessun ostacolo); blu lampeggiante (prima accensione, disallineamento)

Vantaggi principali (punti chiari)

1Protezione mirata contro i pizzichi

  • Rileva mani, arti o oggetti vicino alle porte delle persiane a rotelle, innescando immediatamente l'inversione della porta per prevenire incidenti di pizzicamento.
  • La copertura completa di 8 fasci elimina i punti ciechi di sicurezza nelle aperture delle porte, adattandosi alle dimensioni comuni delle porte a persiana.

2. Modalità di blocco per prevenire falsi allarmi

  • Blocca il primo canale senza innescare le risposte di sicurezza, adattandosi alle strutture di apertura delle porte delle persiane a rotelle.
  • Evitare interruzioni inutili durante la normale chiusura della porta mantenendo la protezione contro le intrusioni indesiderate.

3. Robusto e adattabile all'ambiente

  • Protezione IP67 resistente alla polvere, agli spruzzi d'acqua e alle dure condizioni industriali, adatta per porte a sfilata interne / esterne.
  • L'ampia gamma di temperature (-20°C ~ +60°C) garantisce un funzionamento stabile in depositi frigoriferi, laboratori o ambienti esterni.

4. Facile installazione e funzionamento

  • Il cablaggio colorato semplifica la connessione ai sistemi di controllo delle porte a persiana (dettagli in Guida al cablaggio).
  • Gli indicatori LED intuitivi consentono di verificare rapidamente lo stato senza attrezzi professionali.
  • I supporti di montaggio regolabili si adattano a varie strutture del telaio della finestra della persiana a rotelle.

Guida del cablaggio (tabella standardizzata)

Componente Colore del filo Funzione Altre note
Trasmettitore Rosso Fornitura di alimentazione positiva DC12-24V Collegamento al terminale positivo dell'alimentazione
Trasmettitore Nero Terreno (GND) Collegamento al terminale negativo dell'alimentazione
Trasmettitore Verde/giallo/bianco Riserva Nessuna connessione necessaria per l'uso di base
Ricevitore Rosso Fornitura di alimentazione positiva DC12-24V Lo stesso che connessione di trasmissione di potenza
Ricevitore Nero Terreno (GND) Lo stesso che il trasmettitore connessione a terra
Ricevitore Verde NO/NC Output (NO predefinito) Collegamento al segnale di ingresso del sistema di controllo della porta della persiana a rotelle
Ricevitore Giallo NC configurabile Attivazione tramite impostazione di modalità di blocco
Ricevitore Bianco COM (Terminale comune) Terminale di corrispondenza per l'uscita NO/NC

Avvertimento critico

  • Non collegare i terminali NO/NC al terminale positivo dell'alimentatore; ciò danneggerà il relè ottico.

Passi di attivazione della modalità di blocco

  1. Alimenta la rete dei sensori e conferma il cablaggio corretto.
  2. Entro 1 minuto dall'accensione, toccare cinque volte il filo verde del ricevitore al suo GND (cavo nero).
  3. Osservare la luce rossa del ricevitore lampeggiando per confermare l'attivazione: il filo giallo passa alla modalità NC e la modalità Blanking è abilitata.

Scenari di applicazione (elenco mirato)

  • Porte industriali a persiana a rulli (fabbriche, magazzini, centri logistici)
  • Porte a persiana commerciale (mercati al dettaglio, centri commerciali, edifici commerciali)
  • Porte a rotelle per depositi frigoriferi (magazzini frigoriferi, congelatori)
  • Porte a rotelle per garage (parcheggi residenziali e commerciali)

Risoluzione dei problemi (tabella di risoluzione dei problemi)

Sintomi di colpa Possibili cause Soluzioni
La luce blu del ricevitore lampeggia (accesa) Disallineamento erratico dell'emittente e del ricevitore Riadeguare le posizioni per assicurare l'allineamento parallelo
La luce rossa del trasmettitore lampeggia velocemente. tensione di alimentazione < 9V o > 28V Stabilizzare l'alimentazione per soddisfare i requisiti DC12-24V
La griglia dei sensori funziona, ma la porta non ha un'azione anti-pignello Errore di cablaggio Controllare nuovamente il cablaggio rispetto alla guida; assicurarsi il collegamento corretto al sistema di controllo della porta
Non è possibile accedere alla modalità di blocco 1. perdite di luce durante la discesa della porta

2La trave più bassa bloccata dai detriti.

3La porta/l'ostruzione non soddisfa la distanza minima di blocco continua		 1- Fissare la chiusura della porta per evitare perdite di luce

2Detriti chiari che bloccano il raggio.

3- regolare la porta/l'ostruzione per soddisfare i requisiti di distanza

Precauzioni per l'uso e la manutenzione (ricordi chiave)

  • Tenere i cavi di collegamento lontani dai conduttori ad alta tensione/alta corrente per evitare interferenze o danni.
  • Asciugate regolarmente le lenti dell'emittente/ricevitore con un panno asciutto e morbido per rimuovere polvere, sporcizia o condensa.
  • Non piegare, torcere o tirare con forza i cavi; evitare di graffiare le lenti a infrarossi.
  • Impedire alla luce solare diretta o ad altre fonti di luce infrarossi di illuminare il ricevitore (evitare falsi scatti).
  • Assicurarsi che la porta della persiana a rotelle o l'ostruzione utilizzata per la modalità di blocco soddisfi il requisito della distanza minima di blocco continuo.
Per supporto tecnico, personalizzazione o richieste in blocco, visitate il nostro sito ufficiale:https://www.accesssecuritysolution.com/

Griglia di sensori di sicurezza a infrarossi per porte a chiusura a rotelle con protezione anti-picchi 1




Griglia di sensori di sicurezza a infrarossi per porte a chiusura a rotelle con protezione anti-picchi 2


Griglia di sensori di sicurezza a infrarossi per porte a chiusura a rotelle con protezione anti-picchi 3

Griglia di sensori di sicurezza a infrarossi per porte a chiusura a rotelle con protezione anti-picchi 4
