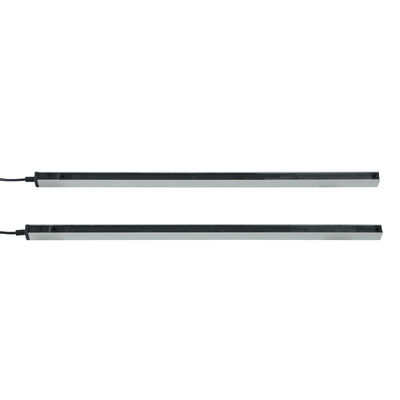

Barriera fotoelettrica IP67 per serbatoi a freddo e porte industriali ad alta velocità
| Luogo di origine | Cina |
|---|---|
| Marca | JUTAI |
| Certificazione | CE |
| Numero di modello | CL20-8L |
| Documento | CL05-8L User Manual.pdf |
| Quantità di ordine minimo | 1 |
| Prezzo | negotiable |
| Imballaggi particolari | Cartone animato |
| Tempi di consegna | 5 - 8 giorni lavorativi |
| Termini di pagamento | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Capacità di alimentazione | 1000 pezzi al mese |
Dettagli
| Grado di protezione IP | IP67 | Funzione | Soppressione |
|---|---|---|---|
| Distanza di rilevamento | 8m | Materiale | Lega di alluminio |
| Caratteristica | Resistente alla corrosione | Tensione di alimentazione | DC12-24v |
| Temperatura operativa | -20 ~ 60 ℃ | Corrente operativa | <50ma> |
| Produzione | Numero/Nc, COM | Corrente di lavoro | <20 mA@CC 12 V-24 V |
| Specifica | 2000*21*15 mm | ||
| Evidenziare | Barriera fotoelettrica IP67 per la conservazione a freddo,cornice per porte industriali ad alta velocità,Tela a luce di rilievo con rating IP67 |
||
Descrizione di prodotto
Barriera fotoelettrica con grado di protezione IP67 per celle frigorifere e porte industriali ad alta velocità
La barriera fotoelettrica JUTAI serie CL è una soluzione di sicurezza a infrarossi professionale, studiata appositamente per ambienti a bassa temperatura e porte industriali ad alta velocità. Proietta una griglia invisibile di raggi luminosi tra emettitore e ricevitore, attivando istantaneamente risposte di sicurezza (inversione porta, arresto attrezzatura) in caso di intrusione, prevenendo efficacemente incidenti di schiacciamento, compressione o collisione. Con protezione IP67, ampia adattabilità alla temperatura e doppie modalità operative, offre prestazioni affidabili nelle condizioni difficili degli impianti di stoccaggio a freddo e delle aree ad alto traffico di porte industriali.
Specifiche principali
| Parametro | Specifiche |
|---|---|
| Serie Modello | CL05, CL10, CL15, CL20, CL25 (con suffisso -8L/-16L) |
| Altezza di protezione | Da 500 mm a 2500 mm (a seconda del modello) |
| Numero di raggi | 8 raggi o 16 raggi |
| Distanza tra i raggi | 100 mm |
| Portata di rilevamento | Fino a 8 m (trasmettitore-ricevitore) |
| Precisione di rilevamento | Rileva oggetti fino a 50 mm |
| Tempo di risposta | ≤20 ms |
| Alimentazione | 12-24 VDC ±10% |
| Corrente di lavoro | Trasmettitore: <65 mA @DC12V; Ricevitore: <20 mA @DC12V |
| Configurazione uscita | 1 relè di sicurezza (NO/NC selezionabile) + morsetto COM |
| Grado di protezione | IP67 (antipolvere + impermeabile) |
| Materiale alloggiamento | Lega di alluminio |
| Temperatura operativa | -20°C a +60°C (intervallo esteso fino a -25°C disponibile per celle frigorifere) |
| Lunghezza cavo | Trasmettitore: 8 m; Ricevitore: 4 m |
| Tipo di connettore | Connettore maschio M8 a 5 poli (trasmettitore/ricevitore) |
| Standard di sicurezza | Certificato CE, conforme ai principi EN 61496-1/-2 |
| Indicatori LED | Trasmettitore: Blu fisso (normale), rosso lampeggiante veloce (tensione <9V or>28V) Ricevitore: Rosso fisso (bloccato), blu fisso (non bloccato), blu lampeggiante (disallineamento) |
Vantaggi chiave
Protezione robusta IP67
- Completamente a tenuta di polvere e resistente all'immersione temporanea in acqua, resiste a lavaggi ad alta pressione, polvere e umidità
- Ideale per l'umidità delle celle frigorifere, la polvere industriale e le porte ad alta velocità installate all'esterno
Adattabilità alle celle frigorifere
- Funzionamento stabile da -20°C a +60°C; intervallo esteso opzionale per celle frigorifere estreme (-25°C)
- Resiste alla condensa e al congelamento, garantendo una sicurezza ininterrotta nelle celle frigorifere e nei magazzini refrigerati
Doppie modalità operative
- Modalità di protezione standard: Protezione dell'intera area: qualsiasi interruzione del raggio attiva un'uscita di sicurezza immediata (perfetta per la protezione del personale)
- Modalità di esclusione (Muting): Consente il passaggio sicuro delle strutture delle porte senza falsi allarmi, studiata per i bordi anteriori delle porte ad alta velocità
Compatibilità con porte ad alta velocità
- Tempo di risposta rapido ≤20 ms, compatibile con la velocità operativa delle porte ad alta velocità, eliminando ritardi di sicurezza
- Opzioni multiple di lunghezza (500 mm-2500 mm) e raggi (8/16) per adattarsi a diverse dimensioni di porte ad alta velocità
Facile integrazione e diagnostica
- Cavi codificati a colori e connettori M8 a 5 poli semplificano il cablaggio ai controller delle porte o ai relè di sicurezza
- Aiuti di allineamento integrati e staffe regolabili consentono una rapida installazione su vari telai di porte
- Indicatori LED visivi forniscono uno stato immediato di alimentazione, allineamento e blocco
Guida al cablaggio
| Componente | Colore filo | Funzione | Note |
|---|---|---|---|
| Trasmettitore | Rosso | Alimentazione positiva 12-24 VDC | Collegare al terminale positivo dell'alimentazione |
| Trasmettitore | Nero | Massa (GND) | Collegare al terminale negativo dell'alimentazione |
| Trasmettitore | Verde/Giallo/Bianco | Riserva | Nessuna connessione richiesta per uso base |
| Ricevitore | Rosso | Alimentazione positiva 12-24 VDC | Uguale alla connessione di alimentazione del trasmettitore |
| Ricevitore | Nero | Massa (GND) | Uguale alla connessione di massa del trasmettitore |
| Ricevitore | Verde | Uscita NO/NC (predefinito NO) | Collegare all'ingresso del segnale del sistema di controllo porta |
| Ricevitore | Giallo | NC configurabile | Attivare tramite impostazione della modalità di esclusione |
| Ricevitore | Bianco | COM (Morsetto comune) | Morsetto corrispondente per l'uscita NO/NC |
Avviso critico: NON collegare i terminali NO/NC al terminale positivo dell'alimentazione, ciò danneggerà il relè ottico.
Passaggi di attivazione della modalità di esclusione
- Accendere il dispositivo e confermare il cablaggio corretto
- Entro 1 minuto dall'accensione, toccare il filo Verde del ricevitore con il suo GND (filo Nero) cinque volte
- La luce Rossa del ricevitore lampeggia per confermare l'attivazione: il filo Giallo passa alla modalità NC e la modalità di esclusione è abilitata
Scenari applicativi
Celle frigorifere
- Porte per celle frigorifere, ingressi di celle di congelamento, porte di accesso a magazzini refrigerati
- Porte per il trasferimento di materiali in impianti di stoccaggio a bassa temperatura
Porte industriali ad alta velocità
- Porte avvolgibili ad alta velocità, porte a battente rapido, porte sezionali industriali
- Porte rapide per centri logistici, porte ad alta velocità per linee di produzione di fabbrica
Altri ambienti industriali
- Porte di carico/scarico, porte automatiche per magazzini, porte per impianti di trasformazione alimentare
- Protezione perimetrale macchinari (nastri trasportatori, macchine confezionatrici) vicino alle porte
Risoluzione dei problemi
| Sintomi del guasto | Cause possibili | Soluzioni |
|---|---|---|
| La luce blu del ricevitore lampeggia (all'accensione) | Disallineamento tra emettitore e ricevitore | Riaggiustare le posizioni per garantire un allineamento parallelo |
| La luce rossa del trasmettitore lampeggia velocemente | Tensione di alimentazione <9V or>28V | Stabilizzare l'alimentazione per soddisfare i requisiti 12-24 VDC ±10% |
| La barriera luminosa funziona, ma nessuna azione di sicurezza (porta/attrezzatura) | Errore di cablaggio | Ricontrollare il cablaggio rispetto alla guida; assicurarsi che NO/NC sia collegato ai terminali di controllo corretti |
| Impossibile entrare in modalità di esclusione | 1. Perdita di luce durante la discesa della porta 2. Raggio più basso bloccato da detriti/ghiaccio 3. La porta/ostruzione non rispetta la distanza minima di blocco continuo |
1. Riparare la guarnizione della porta per evitare perdite di luce 2. Rimuovere detriti/ghiaccio che bloccano il raggio 3. Regolare la porta/ostruzione per rispettare i requisiti di distanza |
Avvertenze sull'uso e sulla manutenzione
- Tenere i cavi lontani da conduttori ad alta tensione/alta corrente per evitare interferenze
- Pulire regolarmente le lenti dell'emettitore/ricevitore con un panno asciutto e morbido per rimuovere polvere, condensa o ghiaccio (fondamentale per le celle frigorifere)
- Non piegare, torcere o tirare i cavi con forza; evitare di graffiare le lenti a infrarossi
- Evitare che la luce solare diretta o altre fonti di luce infrarossa brillino sul ricevitore (evita falsi scatti)
- Nelle celle frigorifere, installare lontano dal contatto diretto con ghiaccio/brina per proteggere l'alloggiamento e le lenti
Per supporto tecnico, personalizzazione o richieste di grandi volumi, visita il nostro sito web ufficiale:
https://www.accesssecuritysolution.com/
Storie di successo dei clienti
"Il sensore JUTAI ha eliminato i tempi di inattività nella nostra cella frigorifera. Il grado di protezione IP67 ha garantito un funzionamento affidabile anche a -25°C."
"La funzione a doppia modalità ha consentito una perfetta integrazione nella nostra infrastruttura esistente. L'installazione è stata semplice!"
"Il sensore JUTAI certificato CE ha soddisfatto i nostri standard di sicurezza riducendo i costi di manutenzione del 30%."
"Dopo aver installato il sensore a 16 raggi JUTAI, abbiamo registrato una riduzione del 100% degli incidenti legati ai nastri trasportatori."
"Il tempo di risposta rapido del sensore (≤20 ms) ha protetto i lavoratori dalle collisioni con bracci robotici durante operazioni ad alta velocità."
"L'alloggiamento in alluminio IP67 resiste all'acqua nelle nostre linee di trasformazione alimentare mantenendo l'accuratezza."
"Il sensore JUTAI ha migliorato l'evitamento delle collisioni degli AGV, riducendo i tempi di inattività del 25%."
"Il sensore garantisce la chiusura sicura delle porte tagliafuoco senza compromettere la sicurezza del personale durante le esercitazioni."
