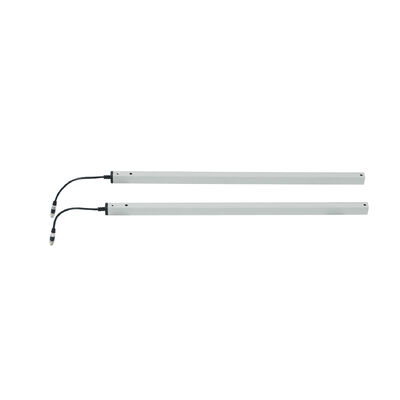

Sistema di barriere fotoelettriche di sicurezza professionali per la movimentazione dei materiali e la sicurezza delle porte automatiche

Luogo di origine	Cina
Marca	JUTAI
Certificazione	CE
Numero di modello	CL20-8L
Documento	CL05-8L User Manual.pdf
Quantità di ordine minimo	1
Prezzo	negotiable
Imballaggi particolari	Cartone animato
Tempi di consegna	5 - 8 giorni lavorativi
Termini di pagamento	T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Capacità di alimentazione	1000 pezzi al mese

Dettagli

Grado di protezione IP	IP67	Funzione	Soppressione
Distanza di rilevamento	8m	Materiale	Lega di alluminio
Caratteristica	Resistente alla corrosione	Tensione di alimentazione	DC12-24V
Temperatura operativa	-20 ~ 60 ℃	Corrente operativa	<50ma>
Produzione	Numero/Nc, COM	Corrente di lavoro	<20 mA@CC 12 V-24 V
Specifica	20002115 mm
Evidenziare	Sistema di barriere fotoelettriche di sicurezza IP67 , barriera fotoelettrica per la movimentazione dei materiali , barriera di sicurezza per porte automatiche

Lasciate un messaggio

Descrizione di prodotto

Sistema di barriere fotoelettriche di sicurezza professionali per la movimentazione dei materiali e la sicurezza delle porte automatiche 0

Sistema di barriere fotoelettriche di sicurezza professionale per la movimentazione dei materiali e la sicurezza delle porte automatiche

Il sistema di barriere fotoelettriche di sicurezza professionale JUTAI CL20-8L è una soluzione di rilevamento protettivo dedicata, progettata per scenari di movimentazione dei materiali e la sicurezza delle porte automatiche. Forma una griglia protettiva invisibile a 8 raggi tra l'emettitore e il ricevitore, attivando istantaneamente risposte di sicurezza (ad esempio, arresto dell'apparecchiatura, inversione della porta) quando personale, materiali o strumenti invadono l'area di rilevamento. Ciò previene efficacemente incidenti da schiacciamento, schiacciamento o collisione nei flussi di lavoro di movimentazione dei materiali (trasportatori, AGV, banchine di carico) e nelle operazioni di porte automatiche (porte veloci, serrande avvolgibili), fungendo da componente di sicurezza fondamentale in ambienti industriali e commerciali.

Specifiche principali (Tabella dei parametri dettagliati)

Parametro	Specifica
Modello	CL20-8L
Tensione di esercizio	DC12-24V
Corrente di esercizio	Trasmettitore: <65mA @DC12V; Ricevitore: <20mA @DC12V
Configurazione dell'uscita	Uscita relè NO/NC (NO predefinito, configurabile su NC); terminale COM incluso
Grado di protezione	IP67 (antipolvere + impermeabile)
Materiale dell'alloggiamento	Lega di alluminio
Portata operativa (Emettitore a Ricevitore)	1-8m
Altezza massima di protezione	1729mm
Numero di fotocellule	8 raggi
Lunghezza del cavo	Trasmettitore: 8m; Ricevitore: 4m
Tipo di connettore	Trasmettitore: connettore maschio M8 a 5 poli; Ricevitore: connettore maschio M8 a 5 poli
Temperatura di esercizio	-20°C ~ +60°C
Funzione chiave	Protezione di sicurezza per la movimentazione dei materiali + anti-pizzicamento per porte automatiche + Modalità Blanking (anti-falso allarme)
Indicatori di stato LED	Trasmettitore: Blu fisso (funzionamento normale); Rosso lampeggiante veloce (tensione <9V or>28V) Ricevitore: Rosso fisso (oggetto/personale bloccato); Blu fisso (nessuna ostruzione); Blu lampeggiante (prima accensione, disallineamento emettitore-ricevitore)

Funzioni chiave e vantaggi (Punti chiari)

1. Protezione di sicurezza per la movimentazione dei materiali

Si adatta ai flussi di lavoro dinamici: rileva il personale o i materiali vicino a trasportatori, AGV o banchine di carico, attivando l'arresto delle apparecchiature per evitare collisioni.
Ampia copertura: l'altezza di protezione di 1729 mm copre le aree di trasferimento dei materiali, prevenendo i pericoli derivanti dalla caduta di merci o dall'intrusione accidentale.

2. Specializzazione anti-pizzicamento per porte automatiche

Mira ai rischi di funzionamento delle porte: previene il pizzicamento di mani, arti o materiali durante la chiusura automatica delle porte (porte veloci, serrande avvolgibili).
Modalità Blanking: blocca il primo canale senza attivare risposte di sicurezza, adattandosi alle strutture degli spazi delle porte ed evitando falsi allarmi dal normale funzionamento delle porte.

3. Prestazioni robuste e affidabili

Protezione IP67: resiste a polvere, spruzzi d'acqua e ambienti industriali difficili, adatta per aree di movimentazione dei materiali con polvere o umidità frequenti.
Ampia adattabilità alla temperatura: funziona stabilmente in celle frigorifere a bassa temperatura o in ambienti di officina ad alta temperatura (-20°C ~ +60°C).
Struttura durevole: l'alloggiamento in lega di alluminio resiste all'usura meccanica, alle vibrazioni e alla corrosione da parte delle apparecchiature di movimentazione dei materiali.

4. Facile integrazione e funzionamento

Cablaggio con codice colore: semplifica il collegamento ai sistemi di controllo della movimentazione dei materiali e ai pannelli delle porte automatiche (dettagli nella Guida al cablaggio).
Indicatori LED intuitivi: consente controlli rapidi dello stato (normale/bloccato/disallineamento/problemi di tensione) senza strumenti professionali.
Uscita configurabile: supporta la commutazione NO/NC tramite un'operazione semplice per soddisfare i diversi requisiti del sistema di controllo.

Guida al cablaggio (Tabella standardizzata)

Componente	Colore del filo	Funzione	Note
Trasmettitore	Rosso	Alimentazione positiva DC12-24V	Collegare al terminale positivo dell'alimentazione
Trasmettitore	Nero	Massa (GND)	Collegare al terminale negativo dell'alimentazione
Trasmettitore	Verde	Riserva	Non è necessario il collegamento nell'uso di base
Trasmettitore	Giallo	Riserva	Non è necessario il collegamento nell'uso di base
Trasmettitore	Bianco	Riserva	Non è necessario il collegamento nell'uso di base
Ricevitore	Rosso	Alimentazione positiva DC12-24V	Come il collegamento dell'alimentazione del trasmettitore
Ricevitore	Nero	Massa (GND)	Come il collegamento a terra del trasmettitore
Ricevitore	Verde	Uscita NO/NC (NO predefinito)	Collegare all'ingresso del segnale del sistema di controllo della movimentazione dei materiali/della porta
Ricevitore	Giallo	NC configurabile	Attivare tramite la configurazione della Modalità Blanking
Ricevitore	Bianco	COM (Terminale comune)	Terminali corrispondenti per l'uscita NO/NC

Avviso critico

NON collegare i terminali NO/NC al terminale positivo dell'alimentazione, poiché ciò danneggerà il relè ottico.

Modalità Blanking e passaggi di configurazione NC

Accendere il sistema e confermare il cablaggio corretto.
Entro 1 minuto dall'accensione, toccare il filo verde del ricevitore al suo GND (filo nero) cinque volte.
Osservare il lampeggio della luce rossa del ricevitore per confermare l'attivazione: il filo giallo passa alla modalità NC e la Modalità Blanking è abilitata.

Scenari applicativi (Elenco mirato)

Movimentazione dei materiali

Sistemi di trasporto (punti di carico/scarico, stazioni di trasferimento)
Percorsi per veicoli a guida automatica (AGV)
Banchine di carico (porte di trasferimento dei materiali)
Linee di confezionamento (vicino a macchinari in movimento)
Punti di accesso al sistema di stoccaggio/recupero del magazzino

Porte automatiche

Porte veloci (linee di produzione, centri logistici)
Porte a serranda avvolgibile (magazzini, ingressi secondari al dettaglio)
Porte sezionali industriali (officine di fabbrica)
Porte di celle frigorifere (strutture di stoccaggio dei materiali)

Risoluzione dei problemi (Tabella problema-soluzione)

Sintomi di guasto	Cause possibili	Soluzioni
La luce blu del ricevitore lampeggia dopo l'accensione	Emettitore e ricevitore sono disallineati	Riposizionare entrambe le unità per garantire l'allineamento parallelo
La luce rossa del trasmettitore lampeggia velocemente	Tensione di alimentazione <9V or>28V	Controllare e stabilizzare l'alimentazione per soddisfare i requisiti DC12-24V
La barriera fotoelettrica funziona normalmente, ma nessuna azione di sicurezza (apparecchiatura/porta)	Errore di cablaggio	Ricontrollare il cablaggio rispetto alla Guida al cablaggio; assicurarsi che NO/NC sia collegato al terminale di segnale di controllo corretto
Impossibile entrare in Modalità Blanking	1. Perdita di luce durante la discesa della porta 2. Raggio più in basso bloccato da detriti/materiali 3. La porta/ostruzione non riesce a soddisfare la distanza minima di blocco continuo	1. Fissare la tenuta della porta per evitare perdite di luce 2. Rimuovere detriti o materiali che bloccano il raggio 3. Regolare la porta o l'ostruzione per soddisfare i requisiti di distanza di blocco continuo

Avvertenze sull'uso e la manutenzione (Promemoria chiave)

Tenere i cavi di collegamento lontani da conduttori ad alta tensione/alta corrente per evitare interferenze o danni.
Pulire regolarmente le lenti dell'emettitore/ricevitore con un panno morbido e asciutto per rimuovere polvere, residui di materiale o condensa.
Non piegare, torcere o tirare i cavi con forza; evitare di graffiare le lenti a infrarossi.
Impedire alla luce solare diretta o ad altre fonti di luce infrarossa di brillare sul ricevitore (evita falsi trigger).
Assicurarsi che la porta o l'ostruzione utilizzata per la Modalità Blanking soddisfi il requisito della distanza minima di blocco continuo.

Per supporto tecnico, personalizzazione o richieste all'ingrosso, visitare il nostro sito Web ufficiale: https://www.accesssecuritysolution.com/
