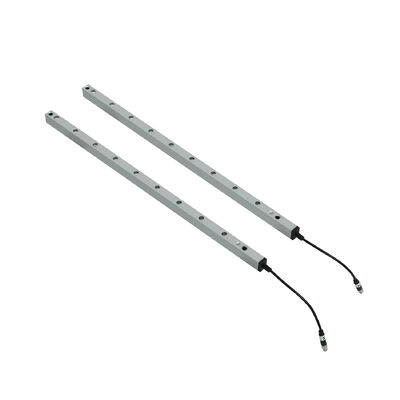

Barriera fotoelettrica di sicurezza IP67 per porte automatiche industriali e porte da garage

Luogo di origine	Cina
Marca	JUTAI
Certificazione	CE
Numero di modello	CL20-8L
Documento	JUTAI CL20-8L User Manual.pdf
Quantità di ordine minimo	1
Prezzo	negotiable
Imballaggi particolari	Cartone animato
Tempi di consegna	5 - 8 giorni lavorativi
Termini di pagamento	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Capacità di alimentazione	1000 pezzi al mese

Dettagli

Grado di protezione IP	IP67	Funzione	Soppressione
Distanza di rilevamento	8m	Materiale	Lega di alluminio
Caratteristica	Resistente alla corrosione	Tensione di alimentazione	DC12-24v
Temperatura operativa	-20 ~ 60 ℃	Corrente operativa	<50ma>
Produzione	Numero/Nc, COM	Corrente di lavoro	< 20 mA@DC12V
Specifica	20002115 mm
Evidenziare	Protezione IP67 , barriera fotoelettrica per porte automatiche industriali , barriera fotoelettrica di sicurezza per porte da garage

Lasciate un messaggio

Descrizione di prodotto

Barriera fotoelettrica di sicurezza impermeabile IP67 per porte automatiche industriali e porte da garage

La barriera fotoelettrica di sicurezza JUTAI serie CL è una soluzione di rilevamento protettivo specializzata, progettata per salvaguardare il personale e garantire la sicurezza operativa in scenari industriali e commerciali, con particolare attenzione alle porte automatiche industriali e alle porte da garage. La sua struttura impermeabile e antipolvere con grado di protezione IP67, unita a una tecnologia di rilevamento affidabile, forma una griglia protettiva invisibile che reagisce istantaneamente a intrusioni impreviste, prevenendo incidenti di schiacciamento, danni alle attrezzature e pericoli per la sicurezza in ambienti con porte ad alto traffico.

Questa famiglia di prodotti offre una vasta gamma di modelli con lunghezze e configurazioni di fasci diverse, personalizzate per adattarsi alle dimensioni di vari tipi di porte e a specifici requisiti di sicurezza. Dai compatti modelli da 500 mm per piccoli garage ai sistemi su larga scala da 2500 mm per porte automatiche industriali, ogni barriera fotoelettrica è costruita per una lunga durata, un rilevamento preciso e una facile integrazione con i sistemi di controllo delle porte esistenti, eliminando problemi di compatibilità per retrofit o nuove installazioni.

Panoramica della serie di prodotti

La serie CL comprende 9 modelli, con due configurazioni di fasci (8 fasci e 16 fasci) e cinque opzioni di lunghezza per coprire l'intero spettro di applicazioni per porte industriali e da garage:

Modello	Lunghezza	Quantità fasci	Portata di rilevamento	Distanza tra i fasci	Consumo energetico	Tempo di risposta
CL05-8L	500mm	8 fasci	Fino a 8 metri*	100mm	≤4W	≤20ms
CL10-8L	1000mm	8 fasci	Fino a 8 metri*	100mm	≤4W	≤20ms
CL10-16L	1000mm	16 fasci	Fino a 8 metri*	100mm	≤4W	≤20ms
CL15-8L	1500mm	8 fasci	Fino a 8 metri*	100mm	≤4W	≤20ms
CL15-16L	1500mm	16 fasci	Fino a 8 metri*	100mm	≤4W	≤20ms
CL20-8L	2000mm	8 fasci	Fino a 8 metri*	100mm	≤4W	≤20ms
CL20-16L	2000mm	16 fasci	Fino a 8 metri*	100mm	≤4W	≤20ms
CL25-8L	2500mm	8 fasci	Fino a 8 metri*	100mm	≤4W	≤20ms
CL25-16L	2500mm	16 fasci	Fino a 8 metri*	100mm	≤4W	≤20ms

*La portata di rilevamento effettiva può variare in base alle condizioni ambientali come l'esposizione alla luce solare, polvere o umidità.

Caratteristiche e vantaggi principali

Robusta protezione IP67 contro gli agenti esterni

Certificata IP67 impermeabile e antipolvere, la barriera fotoelettrica eccelle in ambienti di porte difficili, resistendo a pioggia, schizzi, polvere pesante e detriti industriali. Il suo alloggiamento ermeticamente sigillato in lega di alluminio resiste all'immersione temporanea in acqua e all'intensa accumulazione di polvere, garantendo prestazioni costanti per porte da garage esterne, porte automatiche di magazzino polverose o ingressi di officine umide.

Ampia adattabilità alla temperatura

Funziona in modo affidabile in un intervallo da -20°C a +60°C, con modelli specializzati disponibili per temperature estremamente basse fino a -25°C. Questa versatilità la rende ideale per porte automatiche di celle frigorifere, porte da garage esterne esposte a fluttuazioni stagionali e porte industriali in strutture a temperatura variabile.

Doppie modalità operative per esigenze specifiche della porta

Modalità Normale: Offre una protezione completa su tutta l'area di rilevamento, attivando l'inversione o l'arresto immediato della porta ogni volta che un fascio viene interrotto. Perfetta per porte automatiche industriali ad alto traffico dove personale o oggetti possono accidentalmente entrare nel percorso della porta.
Modalità Blanking: Personalizzata per installazioni con intercapedine della porta, dove è previsto il blocco sequenziale dei fasci durante la normale chiusura della porta. Questa modalità elimina i falsi allarmi, mantenendo la protezione contro intrusioni involontarie, fondamentale per porte sezionali e porte da garage con pannelli sovrapposti.

Rilevamento di precisione per la sicurezza anti-schiacciamento

Con una distanza tra i fasci di 100 mm, la barriera fotoelettrica può rilevare oggetti di dimensioni fino a 50 mm, garantendo che nessun pericolo potenziale venga trascurato. Questo livello di precisione è essenziale per la protezione anti-schiacciamento, impedendo alle porte di chiudersi su mani, arti o piccoli oggetti vicino a porte automatiche industriali e porte da garage.

Conformità globale alla sicurezza

Certificato CE e conforme agli standard di sicurezza delle macchine EN 61496, il prodotto soddisfa le normative internazionali di sicurezza, garantendo affidabilità e conformità per implementazioni globali, sia per porte da garage commerciali che per impianti industriali operanti a livello internazionale.

Funzionamento a basso consumo energetico

Con un basso consumo energetico (≤4W), la barriera fotoelettrica riduce i costi operativi a lungo termine e l'impatto ambientale senza sacrificare le prestazioni. Questo design a risparmio energetico è ideale per il funzionamento 24 ore su 24, 7 giorni su 7 delle porte automatiche industriali e delle porte da garage utilizzate frequentemente.

Installazione e integrazione senza sforzo

Dotato di connettori maschio M8 standard a 5 poli e staffe di montaggio regolabili, il prodotto semplifica l'installazione su vari tipi di porte. I cavi codificati a colori semplificano il cablaggio e il sistema si integra perfettamente con la maggior parte dei pannelli di controllo delle porte, riducendo al minimo i tempi di configurazione sia per nuove installazioni che per retrofit.

Monitoraggio intuitivo dello stato tramite LED

Gli indicatori LED sia sul trasmettitore che sul ricevitore forniscono un feedback chiaro in tempo reale:

Trasmettitore: Luce blu fissa (funzionamento normale), luce rossa lampeggiante veloce (irregolarità di tensione: <9V or>28V)
Ricevitore: Luce rossa fissa (fascio bloccato/intrusione rilevata), luce blu fissa (nessuna ostruzione), luce blu lampeggiante (allineamento richiesto dopo l'accensione iniziale)

Ciò consente una rapida risoluzione dei problemi e garantisce che gli operatori possano verificare facilmente lo stato del sistema.

Applicazioni primarie

Sistemi di porte automatiche industriali

Porte ad alta velocità: Consente l'arresto o l'inversione istantanea di porte a chiusura rapida in impianti di produzione, centri di distribuzione e hub logistici, prevenendo schiacciamenti durante operazioni rapide
Porte sezionali: Protegge contro l'intrappolamento in magazzini, ingressi posteriori di negozi e impianti industriali con uso frequente della porta
Porte sezionali: Fornisce monitoraggio della sicurezza per grandi porte industriali in fabbriche e magazzini, coprendo ampie aperture con un rilevamento affidabile
Porte per celle frigorifere: Offre prestazioni costanti in ambienti a bassa temperatura e alta umidità, prevenendo la chiusura della porta su personale o attrezzature
Porte tagliafuoco: Garantisce la chiusura automatica sicura durante le emergenze senza mettere in pericolo il personale vicino al percorso della porta

Sistemi di porte da garage

Porte da garage commerciali: Offre protezione anti-schiacciamento per baie di carico, parcheggi e ingressi commerciali con traffico elevato di veicoli e pedoni
Porte da garage residenziali: Salvaguarda famiglie, animali domestici e proprietà impedendo alla porta di chiudersi su persone o oggetti nei vialetti

Ambienti di porte specializzati

Impianti di trasformazione alimentare: Resiste alle procedure di lavaggio e all'alta umidità per porte automatiche nelle aree di produzione
Centri di magazzino e logistica: Protegge personale e attrezzature vicino alle porte dei sistemi di stoccaggio e prelievo automatizzati
Impianti di produzione automobilistica: Protegge i lavoratori vicino alle porte delle linee di assemblaggio automatizzate e ai punti di ingresso/uscita dei veicoli

Specifiche tecniche

Tensione di lavoro	DC12-24V ±10%
Corrente di lavoro	Trasmettitore <65mA @DC12V; Ricevitore <20mA @DC12V
Configurazione di uscita	Uscita relè NO/NC (configurabile)
Grado di protezione	IP67 (antipolvere e impermeabile)
Materiale dell'alloggiamento	Lega di alluminio
Portata operativa	1-8 metri (trasmettitore-ricevitore)
Altezza massima di protezione	Fino a 1729 mm (a seconda del modello)
Numero di fasci	8 o 16 fasci (a seconda del modello)
Distanza tra i fasci	100mm
Tempo di risposta	≤20ms
Temperatura operativa	-20°C a +60°C (disponibile range esteso)
Lunghezza cavo	Trasmettitore 8m; Ricevitore 4m
Tipo di connettore	Connettore maschio M8 a 5 poli
Standard di sicurezza	CE, EN 61496

Installazione e configurazione

La barriera fotoelettrica di sicurezza serie CL offre un'installazione intuitiva su misura per le applicazioni delle porte:

Opzioni di montaggio flessibili per installazione verticale sui telai delle porte (compatibile con porte automatiche industriali e porte da garage)
Semplice processo di allineamento guidato da indicatori LED, che garantisce un posizionamento preciso del trasmettitore e del ricevitore
Cavi codificati a colori per un cablaggio semplice ai sistemi di controllo delle porte, con chiare avvertenze per evitare danni (NO/NC non devono essere collegati ai terminali positivi dell'alimentazione)
Modalità di uscita NO/NC configurabili tramite procedure di impostazione semplici, adattandosi a diversi requisiti di controllo delle porte
Attivazione della modalità blanking per scenari con intercapedine della porta, evitando falsi allarmi durante la normale chiusura della porta

Risoluzione dei problemi e manutenzione

Il sistema offre funzionalità diagnostiche complete per risolvere problemi comuni relativi alle porte:

Luci lampeggianti lente dopo l'accensione: riallineare trasmettitore e ricevitore per un corretto allineamento dei fasci
Luce rossa lampeggiante veloce (trasmettitore): controllare la tensione di alimentazione (assicurarsi che rientri tra 9V e 28V)
Barriera fotoelettrica normale ma nessuna azione anti-schiacciamento: ispezionare i collegamenti dei cavi per errori
Impossibile entrare in modalità Blanking: assicurarsi che non ci siano perdite di luce durante la discesa della porta e che la porta o l'ostacolo soddisfino la distanza minima di blocco continuo

La manutenzione ordinaria è semplice:

Pulire le lenti ottiche con un panno asciutto e morbido per rimuovere polvere o detriti
Verificare periodicamente l'allineamento, soprattutto dopo la manutenzione della porta
Tenere i cavi di collegamento lontani da conduttori ad alta tensione o alta corrente per evitare interferenze
Evitare di piegare o torcere i cavi e proteggere il ricevitore dalla luce solare diretta per evitare falsi trigger

Perché scegliere la serie JUTAI CL per la sicurezza delle porte?

Design specifico per porte: Progettato per soddisfare le esigenze di sicurezza uniche delle porte automatiche industriali e delle porte da garage, con doppie modalità per evitare falsi allarmi
Robustezza e durata: La protezione IP67 e l'alloggiamento in lega di alluminio garantiscono longevità in ambienti di porte difficili: esterni, polverosi o umidi
Conformità globale: Soddisfa gli standard di sicurezza internazionali, adatto per implementazioni in tutto il mondo in contesti commerciali e industriali
Facilità di integrazione: Compatibile con la maggior parte dei sistemi di controllo delle porte esistenti, riducendo tempi e costi di installazione
Opzioni di personalizzazione: 9 modelli standard più versioni specializzate per basse temperature per adattarsi a qualsiasi dimensione o ambiente della porta
Supporto dedicato: Assistenza tecnica completa, inclusa guida all'installazione e risoluzione dei problemi per applicazioni specifiche per porte

Informazioni sull'ordine

La barriera fotoelettrica di sicurezza serie CL è disponibile in 9 modelli standard, con opzioni per configurazioni a 8 o 16 fasci e lunghezze da 500 mm a 2500 mm. Per requisiti personalizzati, come resistenza a temperature estreme o integrazione specializzata con porte, contattare il nostro team di vendita con i dettagli della vostra applicazione.

La confezione include

Unità trasmettitore
Unità ricevitore
Staffe di montaggio e hardware
Cavi di collegamento (trasmettitore: 8m; ricevitore: 4m)
Manuale utente e guida all'installazione

Informazioni di contatto

Per specifiche di prodotto, prezzi, campioni o consulenza tecnica, si prega di contattare:

Shenzhen JUTAI Comm Co., Ltd.

Tel: 0755-2627585

Sito web: https://www.accesssecuritysolution.com/

Proteggi le tue porte automatiche industriali e porte da garage con la barriera fotoelettrica di sicurezza impermeabile IP67 di JUTAI: una protezione affidabile che si adatta alle esigenze uniche della tua porta, garantendo sicurezza e conformità per gli anni a venire.
