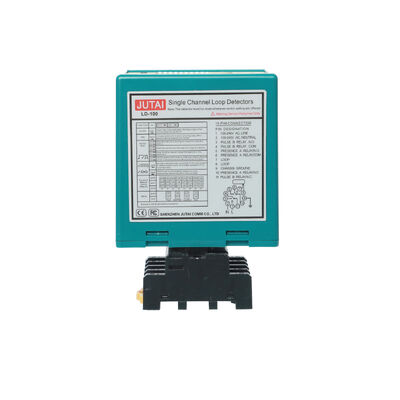

Rilevatore di anello veicolare a canale singolo con sensibilità regolabile per cancelli di parcheggio LD100 LD102

Rilevatore di anello veicolare a canale singolo JUTAI Rilevamento affidabile per il controllo accessi ai parcheggi e sistemi di traffico

Il rilevatore di anello a canale singolo JUTAI è un dispositivo di rilevamento veicolare di livello professionale progettato per l'uso con anelli induttivi installati in strade, passi carrai e aree di parcheggio. Adatto per il rilevamento di auto, camion, motociclette e carrelli elevatori, questo rilevatore è ideale per un'ampia gamma di applicazioni, tra cui sistemi di cancelli automatici, barriere di parcheggio, porte industriali, riscossione pedaggi e monitoraggio del traffico.

Caratterizzato da modalità di rilevamento presenza e impulso tramite due uscite relè indipendenti, il rilevatore offre un'integrazione flessibile con controller di cancelli, contatori di traffico e sistemi di accesso. Con sensibilità regolabile, interruttori DIP configurabili e opzioni a doppia tensione, garantisce prestazioni affidabili in diversi ambienti.

Caratteristiche principali

Rileva auto, camion, motociclette, carrelli elevatori e altro
Due uscite relè: modalità Presenza e Impulso
Sensibilità regolabile a 16 livelli tramite trimmer
Interruttori DIP configurabili per ritardo, frequenza, ripristino automatico e altro
Indicatori LED per stato di alimentazione e rilevamento
Supporta da 100 a 240 V CA LD100 o da 12 a 24 V CC LD102
Alloggiamento resistente alle intemperie per uso interno ed esterno
Facile installazione con schema elettrico chiaro
2 anni di garanzia e supporto tecnico 24 ore su 24, 7 giorni su 7

Applicazioni

Sistemi di entrata e uscita dei parcheggi con barriere
Automazione di porte industriali, comprese porte a rullo ad alta velocità e porte sezionali
Controllo accessi per magazzini e centri logistici per carrelli elevatori e camion
Sistemi di rilevamento e conteggio veicoli ai caselli
Barriere di sicurezza e automazione cancelli per locali residenziali e commerciali
Controllo dei segnali stradali e rilevamento della presenza di veicoli agli incroci
Monitoraggio dell'occupazione dei posti auto e sistemi di guida
Strutture drive-through come banche e ristoranti fast food
Rilevamento veicoli per banchine di carico per operazioni logistiche efficienti
Gestione degli accessi dei veicoli in siti agricoli e minerari
Controllo cancelli di sicurezza perimetrale di aeroporti e porti
Porte di ingresso automatizzate per edifici commerciali e pubblici
Conteggio veicoli e raccolta dati per l'analisi del traffico
Gestione del flusso interno dei veicoli in impianti industriali e fabbriche
Attivazione veicoli per pese a ponte e sistemi di pesatura
Rilevamento dell'occupazione delle baie delle stazioni di ricarica per veicoli elettrici
Rilevamento e automazione veicoli all'ingresso degli autolavaggi
Stazioni degli autobus e sistemi di programmazione dei veicoli di trasporto pubblico
Gestione dei parcheggi di centri commerciali e stadi
Rilevamento veicoli ai passaggi a livello per sistemi di sicurezza

Specifiche tecniche

Parametro	Specifica
Modello	LD100 (CA) / LD102 (CC)
Alimentazione	100–240 V CA (LD100) / 12–24 V CC (LD102)
Gamma di frequenza	20–80 kHz (selezionabile a 4 fasi)
Sensibilità	Regolabile a 16 livelli (da 0,010% a 2,56% DL/L)
Tempo di risposta	10–90 ms (on/off)
Temperatura di esercizio	-40°C a +70°C
Uscita relè	Relè Presenza + Relè Impulso/Guasto
Indicatori	LED di alimentazione (Rosso) + LED di rilevamento (Verde)
Funzione di ripristino	Pulsante di ripristino manuale
Tolleranza all'umidità	Fino al 95% (senza condensa)
Gamma di induttanza dell'anello	20–2000 µH
Distanza di installazione	Fino a 30 m (cavo schermato consigliato >10 m)

Configurazione degli interruttori DIP

DIP 1 e 2 Ritardo e aumento della sensibilità
DIP 3 e 4 Modalità di uscita Relè B: impulso, presenza, test
DIP 5 Ripristino automatico: 30 min o presenza permanente
DIP 6-8 Ritardo Relè A: da 0 a 30 sec
DIP 9 e 10 Selezione della frequenza: Alta, Bassa per evitare interferenze

Guida all'installazione dell'anello

Perché scegliere il rilevatore di anello JUTAI

Oltre 15 anni di esperienza nella produzione
Controllo qualità rigoroso e test pre-spedizione
Personalizzazione OEM ODM disponibile
Ordini piccoli e all'ingrosso accettati
2 anni di garanzia e affidabile supporto post-vendita
Protezione del mercato per i distributori

Ordina ora e migliora il tuo sistema di rilevamento veicolare con il rilevatore di anello professionale JUTAI

Contattaci per campioni, prezzi e soluzioni personalizzate


Interruttore 2 (Impostazioni Dipswitch)


1. Impostazione DIP 1 e DIP 2: Funzioni speciali


2. Impostazione DIP 3 e DIP 4: Uscita Relè B


3. Impostazione DIP 5: Ripristino automatico


4. Impostazione DIP 6, DIP 7 e DIP 8: Ritardo Relè A


5. Impostazione DIP 9 e DIP 10: Frequenza (da 40 K a 100 KHz). Utilizzato per evitare interferenze



Installazione dell'anello:


Risoluzione dei problemi:



Rispetto ad altri marchi



Produzione di massa:

La nostra linea di produzione garantisce un'efficiente produzione di massa, un rigoroso controllo qualità e test approfonditi prima della spedizione per fornire prodotti rilevatori di anello della massima perfezione.




LD-100 a canale singolo, in scatola, 1 tipo 11pin collega 100-240 V CA (standard UE)
LD-102 a canale singolo, in scatola, 1 tipo 11pin collega 12-24 V CC (standard UE)
LD-105 a canale singolo, in scatola, 2 tipi 11pin collega 100-240 V CA (standard USA)
LD-106 a canale singolo, in scatola, 2 tipi 11pin collega 12-24 V CC (standard USA)



Certificazione:
