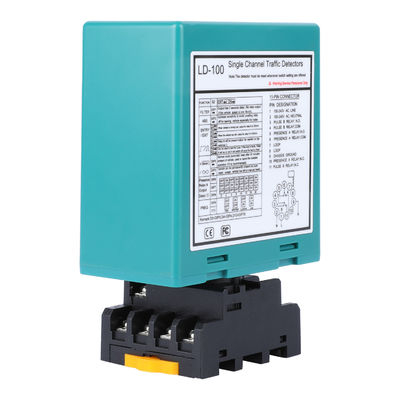

Adjustable Loop Detector for Parking Boom Barrier with Relay Output to Detect Trucks

Marchio: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

Modello: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

Nome alternativo: sensore di circolazione, sensore di circolazione, sensore di circolazione del veicolo, sensore di ingresso del parcheggio

Visualizzazione del prodotto

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surfaceEsso funge da componente affidabile nei sistemi automatizzati che richiedono un accurato rilevamento dei veicoli come le barriere di ingresso e uscita del parcheggio, le porte industriali e i punti di controllo degli accessi.

L'unità è in grado di identificare la presenza di vari tipi di veicoli, tra cui camion, motocicli e carrelli elevatori.Offre opzioni di uscita sia momentanee che continue attraverso i suoi contatti di relè, che consente di utilizzarlo per una varietà di funzioni di controllo come l'apertura di un cancello, l'attivazione di una luce o il conteggio dei veicoli.

Caratteristiche principali

• Disegnati per funzionare con circuiti induttivi per veicoli installati in parcheggi, banchine di carico e ingressi industriali

• Fornisce un rilevamento affidabile per un'ampia gamma di tipi di veicoli come automobili, camion commerciali, motocicli a due ruote e carrelli elevatori industriali

• Equipaggiato con due uscite di relè separate che possono essere utilizzate per indicare la presenza o un evento innescante momentaneo

• Controllo della sensibilità regolabile consente agli installatori di abbinare le prestazioni del rilevatore alle dimensioni del cerchio, alle curve del filo e all'ambiente di installazione

• Opzioni di configurazione multiple disponibili attraverso impostazioni di interruttore DIP facili da usare

• Supporta sia le versioni di alimentazione AC che DC a seconda della selezione del modello

• Progettati per un funzionamento stabile sia all'interno che all'esterno, quando installati in appropriate custodie

Casi di uso comune

• Sistemi automatici di cancello di sosta che richiedono la presenza del veicolo prima di aprirsi o chiudersi

• Porte e persiane per impianti industriali dove devono essere individuati carrelli elevatori e altre macchine

• Stazioni di pedaggio e punti di controllo d'ingresso dove i veicoli devono essere identificati prima di procedere

• Sistemi di controllo dell'accesso che limitano o consentono l'ingresso in base al rilevamento del veicolo

• Applicazioni per la gestione del traffico e il conteggio dei veicoli

• Sistemi di inserimento basati sul tempo e soluzioni di gestione del parcheggio

• Cantieri di carico e zone di attrezzature a motore

Tipi di veicoli supportati

Il rilevatore di anello è efficace per rilevare varie forme di veicoli con carrozzeria in metallo, tra cui, a titolo esemplificativo:

• Veicoli passeggeri standard

• Autoveicoli commerciali e furgoni

• Motocicli e scooter

• Camioni elevatori industriali e macchinari di piccole dimensioni

• Altri veicoli con una massa metallica sufficiente per modificare il campo del cerchio

L'installazione corretta del circuito induttivo è essenziale per garantire risultati di rilevamento coerenti e accurati.

Metodi di rilevamento

Questo dispositivo supporta due metodi primari di rilevamento dei veicoli:

• Modalità di rilevamento della presenza: mantiene attivo il relè di uscita finché un veicolo rimane sopra il loop.

• Modalità di rilevamento dell'impulso: produce un breve segnale di uscita quando un veicolo viene rilevato per la prima volta.

Impostazioni di rilevamento

• Livello di sensibilità: può essere regolato per garantire un corretto funzionamento con diverse configurazioni di loop.Impostazioni meno sensibili funzionano meglio con cicli più grandi o aree ad alto traffico.

• Tempo di attivazione del relè: la durata dell'uscita può essere impostata in base alle esigenze del dispositivo controllato, ad esempio per quanto tempo un cancello deve rimanere aperto.

• Selezione della modalità: scegliere tra diversi comportamenti operativi, tra cui il ripristino automatico, la tenuta manuale, la modalità di prova e le opzioni di frequenza per ridurre le interferenze.

• Intervallo di frequenza: regolabile per aiutare a prevenire il cross-talk quando più rilevatori sono installati in prossimità

Qualsiasi regolazione apportata alle impostazioni dell'interruttore DIP richiede un reset del dispositivo per avere effetto.

Dettagli dell'installazione del loop

Il rilevatore si basa su uno o più circuiti induttivi installati nel terreno.Questi anelli sono generalmente realizzati con filo di rame stratificato installato in forma di anello e quindi sigillati nel pavimento utilizzando un materiale durevole come epossidi o asfalto.

Guida generale per i giri del cerchio in base alla dimensione del cerchio:

• Cicli di circa 3-4 metri di perimetro: 6 giri di filo

• Circuiti da 4 a 6 metri: 5 giri

• Cicli da 6 a 10 metri: 4 giri

• Cicli da 10 a 20 metri: 3 giri

• Cicli di oltre 20 metri: 2 giri

Per ottenere i migliori risultati, i circuiti devono essere installati a almeno 2 metri di distanza se vengono utilizzati più dispositivi nella stessa area.I cavi più lunghi tra il circuito e il rivelatore dovrebbero utilizzare cavi blindati per preservare l'integrità del segnale.

Opzioni di alimentazione

• Modello LD-100: progettato per 100-240V di alimentazione AC

• Modello LD-102: progettato per l'alimentazione in corrente continua da 12 a 24 V

Selezionate la versione che corrisponde alla fonte di alimentazione esistente per garantire un funzionamento corretto e un'installazione più semplice.

Perché è una scelta affidabile

• Affidabile da parte degli installatori per l'uso in applicazioni di parcheggio e accesso reali

• Abbastanza flessibile per gestire diversi tipi di veicoli e configurazioni di circuito

• Facile da configurare e regolare senza complicate programmazioni

• Progettato per un'affidabilità a lungo termine in ambienti sia interni che esterni

• Compatibile con una vasta gamma di controllori di cancello, sistemi di accesso e dispositivi di automazione

Parametri del prodotto:



Interruttore 2 (Impostazioni di interruttore a bassa pressione)


1.DIP 1 e DIP 2 Impostazione di funzioni speciali


2.DIP 3 e DIP 4 Impostazione del relè B Uscita


3. DIP 5 impostazione di ripristino automatico


4. DIP 6 & DIP 7 & DIP 8 Impostazione del relè A ritardo


5. DIP 9 & DIP 10 Frequenza di impostazione (40 K a 100 KHz).



Installazione del circuito:






Rispetto ad altri marchi



Produzione in serie:

La nostra linea di produzione garantisce un'efficiente produzione di massa, un rigoroso controllo di qualità e test precisi prima della spedizione per fornire prodotti di rilevamento Loop della massima perfezione.




LD-100 singolo canale, in scatola, 1 tipo 11 pin connessione 100-240VAC ((norma UE)
LD-102 singolo canale, in scatola, 1 tipo 11 pin connessione 12-24VADC ((standard UE)
LD-105 singolo canale, con scatola, 2 tipo 11 pin connette 100-240VAC ((Standard USA)
LD-106 singolo canale, in scatola, 2 tipo 11 pin connessione 12-24VADC ((Standard USA)



Certificazione:




FAQ:

1. Come possiamo fidarci di voi? JUTAI è un produttore professionale di rilevatori di circuito dei veicoli con oltre 15 anni di esperienza. Abbiamo testato tutti i marchi provenienti da Europa e Cina, comprendendo le differenze.Il nostro rilevatore di loop è adatto per i vostri progetti.

2. Perché scegliere noi?

   • Il rivelatore di anello JUTAI è dotato di una garanzia di 2 anni dalla data di consegna.
   • Servizio post-vendita 24 ore su 24, 7 giorni su 7, con supporto online per eventuali problemi tecnici.
   • Accettiamo ordini piccoli o grandi (OEM/ODM).
   • Sostituzione di nuovi prodotti in caso di problemi.
   • Protezione del mercato per i clienti.

3. Qual è il vostro MOQ? Accettiamo ordini di campione o grandi ordini. Comprendiamo che i nuovi clienti potrebbero voler testare campioni per valutare la nostra qualità e servizio.

4. Qual è il tempo di consegna? Da 2 a 10 giorni lavorativi a seconda della quantità esatta dell'ordine e della disponibilità di magazzino.

5. I vostri prodotti possono essere personalizzati? Sì, certamente. Si prega di discutere le vostre esigenze esatte con il nostro team di vendita, in quanto forniamo servizi OEM / ODM.
