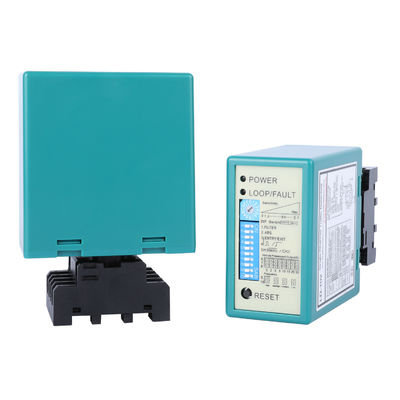

Questo rilevatore a induzione a canale singolo è progettato per identificare i veicoli rilevando le variazioni nel campo elettromagnetico creato da un'ansa induttiva installata correttamente, posta all'interno o sotto la superficie del terreno. Serve come componente affidabile in sistemi automatizzati che richiedono un'accurata rilevazione dei veicoli, come barriere di ingresso e uscita dei parcheggi, porte industriali a soffietto e punti di controllo accessi.

L'unità è in grado di identificare la presenza di vari tipi di veicoli, inclusi camion, motociclette e carrelli elevatori. Offre opzioni di uscita sia momentanea che continua tramite i suoi contatti relè, consentendo il suo utilizzo per una varietà di funzioni di controllo come l'apertura di un cancello, l'attivazione di una luce o il conteggio dei veicoli.

• Progettato per funzionare con anse induttive per veicoli installate in parcheggi, banchine di carico e ingressi industriali
• Fornisce un rilevamento affidabile per un'ampia gamma di tipi di veicoli come autovetture, camion commerciali, motociclette a due ruote e carrelli elevatori industriali
• Dotato di due uscite relè separate che possono essere utilizzate per indicare la presenza o un evento di trigger momentaneo
• Il controllo della sensibilità regolabile consente agli installatori di adattare le prestazioni del rilevatore alle dimensioni dell'ansa, al numero di spire e all'ambiente di installazione
• Molteplici opzioni di configurazione disponibili tramite impostazioni DIP switch di facile utilizzo
• Supporta versioni con alimentazione sia AC che DC a seconda del modello selezionato
• Progettato per un funzionamento stabile in ambienti interni ed esterni quando installato in custodie appropriate

• Sistemi automatici di barriere per parcheggi che richiedono la presenza del veicolo prima di aprire o chiudere
• Porte industriali e serrande avvolgibili dove devono essere rilevati carrelli elevatori e altri macchinari
• Stazioni di pedaggio e posti di blocco all'ingresso dove i veicoli devono essere identificati prima di procedere
• Sistemi di controllo accessi che limitano o consentono l'ingresso in base al rilevamento del veicolo
• Applicazioni di gestione del traffico e conteggio veicoli
• Sistemi di ingresso basati sul tempo e soluzioni di gestione dei parcheggi
• Banchine di carico magazzino e zone per attrezzature azionate da veicoli

Il rilevatore di ansa è efficace per rilevare varie forme di veicoli con carrozzeria metallica, inclusi, ma non solo:

• Autovetture standard
• Camion commerciali e furgoni per consegne
• Motociclette e scooter
• Carrelli elevatori industriali e piccoli macchinari
• Altri veicoli con massa metallica sufficiente a modificare il campo dell'ansa

Una corretta installazione dell'ansa induttiva è essenziale per garantire risultati di rilevamento coerenti e accurati.

Questo dispositivo supporta due metodi principali di rilevamento dei veicoli:

• Modalità di Rilevamento Presenza: Mantiene il relè di uscita attivo finché un veicolo rimane sopra l'ansa. Utile per mantenere aperto un cancello o indicare che uno spazio è occupato.
• Modalità di Rilevamento Impulso: Produce un breve segnale di uscita quando un veicolo viene rilevato per la prima volta. Comunemente utilizzato per avviare un'azione come l'apertura di una barriera o la registrazione di un ingresso.

• Livello di Sensibilità: Può essere regolato per garantire un corretto funzionamento con diverse configurazioni dell'ansa. Impostazioni più sensibili sono adatte per anse più piccole o con meno spire. Impostazioni meno sensibili funzionano meglio con anse più grandi o aree ad alto traffico.
• Tempo di Attivazione Relè: La durata dell'uscita può essere impostata per adattarsi alle esigenze del dispositivo controllato, come per quanto tempo un cancello deve rimanere aperto.
• Selezione Modalità: Scegli tra diversi comportamenti operativi, tra cui auto-reset, mantenimento manuale, modalità test e opzioni di frequenza per ridurre le interferenze.
• Intervallo di Frequenza: Regolabile per aiutare a prevenire il crosstalk quando più rilevatori sono installati in prossimità

Qualsiasi modifica apportata alle impostazioni del DIP switch richiede un reset del dispositivo per avere effetto.

Il rilevatore si basa su una o più anse induttive installate nel terreno. Queste anse sono tipicamente realizzate con filo di rame intrecciato installato a forma di ansa e quindi sigillato nell'asfalto utilizzando un materiale resistente come resina epossidica o asfalto.

Guida generale per il numero di spire dell'ansa in base alle dimensioni dell'ansa:

• Anse con un perimetro di circa 3-4 metri: 6 spire
• Anse con un perimetro di circa 4-6 metri: 5 spire
• Anse con un perimetro di circa 6-10 metri: 4 spire
• Anse con un perimetro di circa 10-20 metri: 3 spire
• Anse oltre i 20 metri: 2 spire

Per ottenere i migliori risultati, le anse dovrebbero essere installate ad almeno 2 metri di distanza l'una dall'altra se vengono utilizzate più unità nella stessa area. Le lunghe tratte di cavo tra l'ansa e il rilevatore dovrebbero utilizzare cavi schermati per preservare l'integrità del segnale.

• Modello LD-100: Progettato per ingresso di alimentazione 100-240V AC
• Modello LD-102: Progettato per ingresso di alimentazione 12-24V DC

Selezionare la versione che corrisponde alla propria fonte di alimentazione esistente per garantire un corretto funzionamento e una più facile installazione.

• Di fiducia dagli installatori per l'uso in applicazioni reali di parcheggio e accesso
• Abbastanza flessibile da gestire diversi tipi di veicoli e configurazioni di ansa
• Facile da configurare e regolare senza programmazione complessa
• Progettato per affidabilità a lungo termine sia in ambienti interni che esterni
• Compatibile con un'ampia gamma di controller per cancelli, sistemi di accesso e dispositivi di automazione

La nostra linea di produzione garantisce una produzione di massa efficiente, un rigoroso controllo qualità e test approfonditi pre-spedizione per fornire prodotti rilevatori di ansa della massima perfezione.

• LD-100 singolo canale, in scatola, 1 tipo 11 pin connettore 100-240VAC (standard UE)
• LD-102 singolo canale, in scatola, 1 tipo 11 pin connettore 12-24VADC (standard UE)
• LD-105 singolo canale, in scatola, 2 tipo 11 pin connettore 100-240VAC (standard USA)
• LD-106 singolo canale, in scatola, 2 tipo 11 pin connettore 12-24VADC (standard USA)
