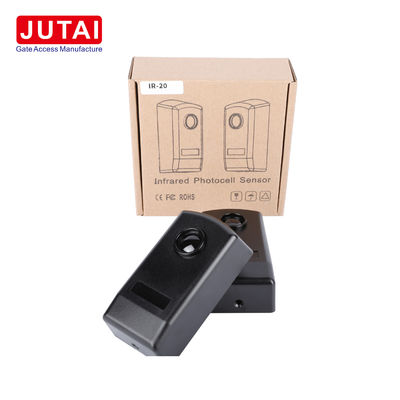

Sensore a fotocellule a infrarossi resistente alle intemperie all'aperto per cancelli di barriera con raggio di 30 m

JUTAI IR - 20 Sensore fotografico a infrarossi: ideale per applicazioni di rilevamento all'aperto

I. Introduzione

Il sensore fotografico infrarosso JUTAI IR-20 è un dispositivo altamente affidabile e versatile progettato per una vasta gamma di esigenze di rilevamento esterno.sistemi di allarme di sicurezza, o applicazioni anti furto, questo sensore offre prestazioni eccellenti.

II. Caratteristiche e parametri tecnici

A. Caratteristiche

1. - Sì.Applicazioni versatili
   • I rilevatori di fascio solitari come il JUTAI IR-20 sono comunemente utilizzati in porte scorrevoli automatizzate, porte a persiana, porte di garage, finestre, ecc.È costituito da un trasmettitore e un ricevitore con un amplificatore integrato che emette un raggio infrarosso.
   • La capacità di auto-rilevamento del sensore IR-20 è particolarmente utile per le porte scorrevoli, quando il fascio di auto-rilevamento viene interrotto, la porta smette di chiudersi e si ritira completamente.Una volta che il raggio è stato ripristinato, la porta riprende a chiudersi fino a quando non viene nuovamente completamente chiusa.
2. - Sì.Resistenza alle intemperie
   • Con una classificazione IP65 e un involucro di gomma, è altamente resistente alle radiazioni ultraviolette e alle particelle abrasive, rendendolo adatto per ambienti esterni.tempeste di polvere, e altre condizioni meteorologiche difficili.
3. - Sì.Ampia gamma di rilevamento
   • La gamma di rilevamento massima è di 20 metri, regolabile in base alle diverse esigenze di installazione.può mantenere un raggio di rilevamento affidabile entro 2 - 20 metri.
4. - Sì.Componenti di alta qualità
   • Le lampade a infrarossi utilizzano marchi tedeschi per garantire un rilevamento stabile della distanza e la resistenza alla luce.La produzione di patch SMT è adottata per garantire la qualità e l'accuratezza della produzione di lotti.

B. Tabella dei parametri tecnici

III. Principio di funzionamento

Il sensore JUTAI IR - 20 funziona in base all'interruzione di un raggio infrarosso.con una lunghezza di 20 mm o più ma non superiore a 50 mm,Quando un oggetto si muove all'interno della zona di rilevamento definita dal trasmettitore e dal ricevitore, interrompe il raggio infrarosso.Nel caso di applicazioni come le porte scorrevoliPer i sistemi di allarme di sicurezza, l'interruzione del fascio può innescare un segnale di allarme che viene trasmesso all'ospite di allarme di sicurezza.

IV. Istruzioni di installazione

1. Per aprire l'IR-20M, sollevare il pannello anteriore della fotocella.
2. Inserire i cavi nel loro alloggiamento e fissare la base al muro.
   • Se montato su una parete, fare tre fori di 5 ø e montare appropriate ancore a vite.
   • Se montato su un metallo, fare tre fori di 3 ø per il montaggio con viti auto-appiccicanti.
3. Fate le connessioni elettriche, alimentate le fotocelle con una tensione compresa tra 12 e 24V DC/AC.
4. Se il posizionamento, l'allineamento e la connessione sono corretti, il LED rosso sul ricevitore sarà spento.
5. Coprire la fotocella con il pannello anteriore, inserirlo nel fermo e chiuderlo.
6. Interrompete il raggio più volte per controllare la risposta del relè.
7. Fissare i pannelli anteriori con le viti fornite.

V. Ricorsi

1. - Sì.Automatizzazione di cancelli e porte
   • Può funzionare come dispositivo di induzione del corpo per le barriere di parcheggio, i cancelli per passeggiatori e i cancelli dei veicoli.
2. - Sì.Sistemi di sicurezza
   • Ideale per l'incorporazione in impianti di sicurezza all'interno di istituti educativi, complessi commerciali, strutture mediche, locali residenziali, ecc.La gamma di rilevamento stabile garantisce un accurato rilevamento delle intrusioni anche in ambienti esterni.

VI. Conclusioni

Il sensore fotografico infrarosso JUTAI IR - 20 è un dispositivo di alta qualità, affidabile e resistente alle intemperie che offre una vasta gamma di applicazioni sia nei meccanismi di apertura dei cancelli che nei sistemi di sicurezza.Le sue caratteristiche avanzate, prestazioni stabili e facile installazione lo rendono un'ottima scelta per varie esigenze di rilevamento esterno.
