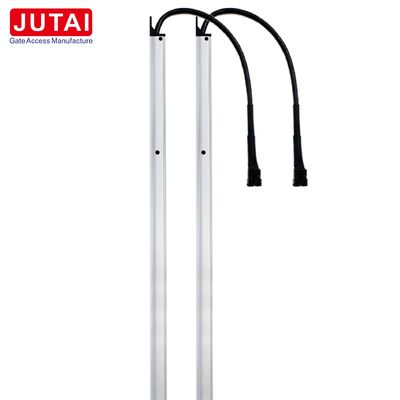

JUTAI 1.8m 29 - Sensore di luce a cortina di sicurezza: soluzione di sicurezza senza pari

I. Introduzione

II. Imballaggio e componenti

III. Funzionalità del prodotto

1. Formazione della griglia protettiva
   • Emettendo un fascio di luce calibrato con precisione tra il trasmettitore e il ricevitore, esso costruisce una griglia di protezione altamente affidabile.rilevamento immediato di qualsiasi intrusione di oggetti o persone nell'area di rete definitaUna volta rilevato, attiva immediatamente il sistema di sicurezza, garantendo così la sicurezza del personale e delle attrezzature.
   • La funzione unica di blocco che contraddistingue questo sensore è la capacità di discriminare con precisione e ignorare gli oggetti irrilevanti, garantendo che il suo funzionamento non sia influenzato da ostacoli falsi.Questa caratteristica è particolarmente cruciale in ambienti industriali complessi in cui possono essere presenti più oggetti.
2. Applicazione versatile
   • Trova un'ampia applicazione in zone di sicurezza critiche come porte, cancelli automatici e attrezzature di sollevamento.La sua capacità di rilevare con precisione i potenziali rischi di intrappolamento la rende un elemento di sicurezza indispensabile in questi contesti.

IV. Dimensioni fisiche

1. Lunghezza ottimale e profilo sottile
   • Con una lunghezza totale ideale per una vasta gamma di scenari di installazione e una sezione trasversale elegante di soli 12,5 mm,può essere integrato senza sforzo nella maggior parte degli intervalli della porta senza ostacolare la normale azione di chiusura delle porteQuesto disegno non solo garantisce un'adeguatezza senza soluzione di continuità, ma aggiunge anche all'estetica complessiva dell'installazione.
2. Distanza di raggio precisa
   • La distanza del fascio è impostata meticolosamente a 60 mm, dotando il sensore della notevole capacità di rilevare anche oggetti sottili come le forchette dei carrelli elevatori con una precisione eccezionale.Questo elevato livello di precisione è essenziale per garantire la sicurezza del personale e delle attrezzature di valore in ambienti industriali.

V. Specifiche del cablaggio

1. Cablaggio del ricevitore
   • La configurazione del cavo del ricevitore è chiaramente definita, con ciascun colore di filo che svolge una funzione specifica.il filo rosso per la sincronizzazione DC12V - 24V, e i fili verdi e bianchi sono riservati per uso futuro o per specifiche personalizzazioni.
2. Cablaggio del trasmettitore
   • Allo stesso modo, il trasmettitore ha una propria configurazione di cablaggio distinta. Il filo nero è per Ground (GND), il filo giallo per Signal, il filo rosso per DC12V - 24V,e i fili verdi e bianchi sono riservatiÈ di estrema importanza collegare correttamente i fili gialli sia per la ricezione che per la trasmissione per garantire una corretta comunicazione e funzionalità.

VI. Parametri tecnici

VII. Guida alla risoluzione dei problemi

1. Disallineamento della cortina di luce
   • Se le tende di luce non si allineano correttamente, le possibili soluzioni includono il ciclo di alimentazione delle unità ricevente e trasmettitrice, la verifica della corretta connessione della linea di sincronizzazione del segnale,e reinstallazione delle unità se la loro posizione è instabile.
2. Detezione di segnali falsi
   • Nel caso in cui la cortina luminosa indichi un segnale ricevuto quando non bloccata, controllare la presenza di altri dispositivi a infrarossi nelle vicinanze che potrebbero causare interferenze.pulire la finestra della tenda luminosa per rimuovere eventuali ostacoli o sporcizie che potrebbero influenzare il segnale, e regolare l'angolo di allineamento tra trasmettitore e ricevitore.
3. Mancanza di provvedimenti contro il pizzico
   • Quando la tenda luminosa funziona normalmente ma l'azione anti-pignonaggio non viene attivata, è essenziale ispezionare l'uscita del relè e la porta anti-pignonaggio.assicurare che la distanza di lavoro sia entro il range specificato per garantire il corretto funzionamento.
4. Funzione di occultamento
   • Se non è possibile accedere alla funzione di occultamento, verificare eventuali perdite di luce durante il funzionamento, verificare se il fascio inferiore è bloccato,e assicurare che la porta inferiore o il rifugio soddisfino i requisiti minimi di distanza per la schermatura continua.

VIII. Precauzioni e manutenzione

1. Gestione dei cavi
   • Tenere tutti i cavi di collegamento lontani dai conduttori ad alta tensione o ad alta corrente per evitare interferenze elettromagnetiche e garantire un funzionamento sicuro e stabile del sensore.
2. Componenti di ombreggiatura adeguati
   • Assicurarsi che la porta laterale inferiore o l'abitacolo utilizzati per la funzione di sbiadimento sia appropriato e soddisfi le condizioni necessarie per una prestazione ottimale.
3. Pulizia regolare
   • Pulire periodicamente i finestrini del trasmettitore e del ricevitore con un asciugamano morbido e asciutto per mantenere chiari i percorsi di trasmissione e ricezione.Questo semplice ma cruciale passo di manutenzione aiuta a evitare che sporcizia e detriti interferiscano con il normale funzionamento del sensore.
4. Manipolazione fisica
   • Per preservare l'integrità strutturale e la funzionalità, evitare di piegare o torcere la tenda luminosa, poiché qualsiasi danno fisico alla tenda può compromettere le sue prestazioni e le sue capacità di sicurezza.
5. Mantenimento della distanza di ombra
   • Per garantire un rilevamento accurato e affidabile, rispettare la distanza minima specificata per l'ombreggiamento continuo.
6. Protezione della superficie
   • Non graffiare la copertura superficiale del sensore per proteggere i suoi componenti interni e mantenere il suo aspetto estetico.Una superficie graffiata o danneggiata può anche influenzare le prestazioni del sensore nel tempo.
7. Ispezioni mensili
   • Controllare ogni mese eventuali segni di flessione nel trasmettitore, nel ricevitore e nel cavo di estensione, verificare l'affidabilità del filo di messa a terra, del filo di alimentazione,e cavo di uscita del segnale per garantire un funzionamento continuo e sicuro.

IX. Caratteristiche particolari

1. Integrazione senza soluzione di continuità
   • La sua progettazione innovativa consente un'installazione senza soluzione di continuità negli spazi aperti della porta, senza ostacolare il normale processo di chiusura.Questo non semplifica solo il processo di installazione, ma migliora anche la funzionalità e la comodità complessiva del sistema di sicurezza.
2. Immunità alla luce solare
   • Testato rigorosamente e dimostrato immune alle interferenze da una forte luce solare, il sensore può funzionare in modo affidabile anche in ambienti esterni luminosi o interni ben illuminati.Questa caratteristica garantisce prestazioni costanti indipendentemente dalle condizioni di illuminazione.
3. Componenti premium
   • L'utilizzo di nuclei di lampade importati contribuisce in modo significativo alle sue eccezionali prestazioni antilluminazioni, elevando la qualità complessiva e la durata del prodotto.Questo garantisce un'affidabilità a lungo termine e un accurato rilevamento in una vasta gamma di applicazioni.
