1800mm 29 fasci luce di sicurezza sensore di tenda IP65 impermeabile 10m Distanza di rilevamento

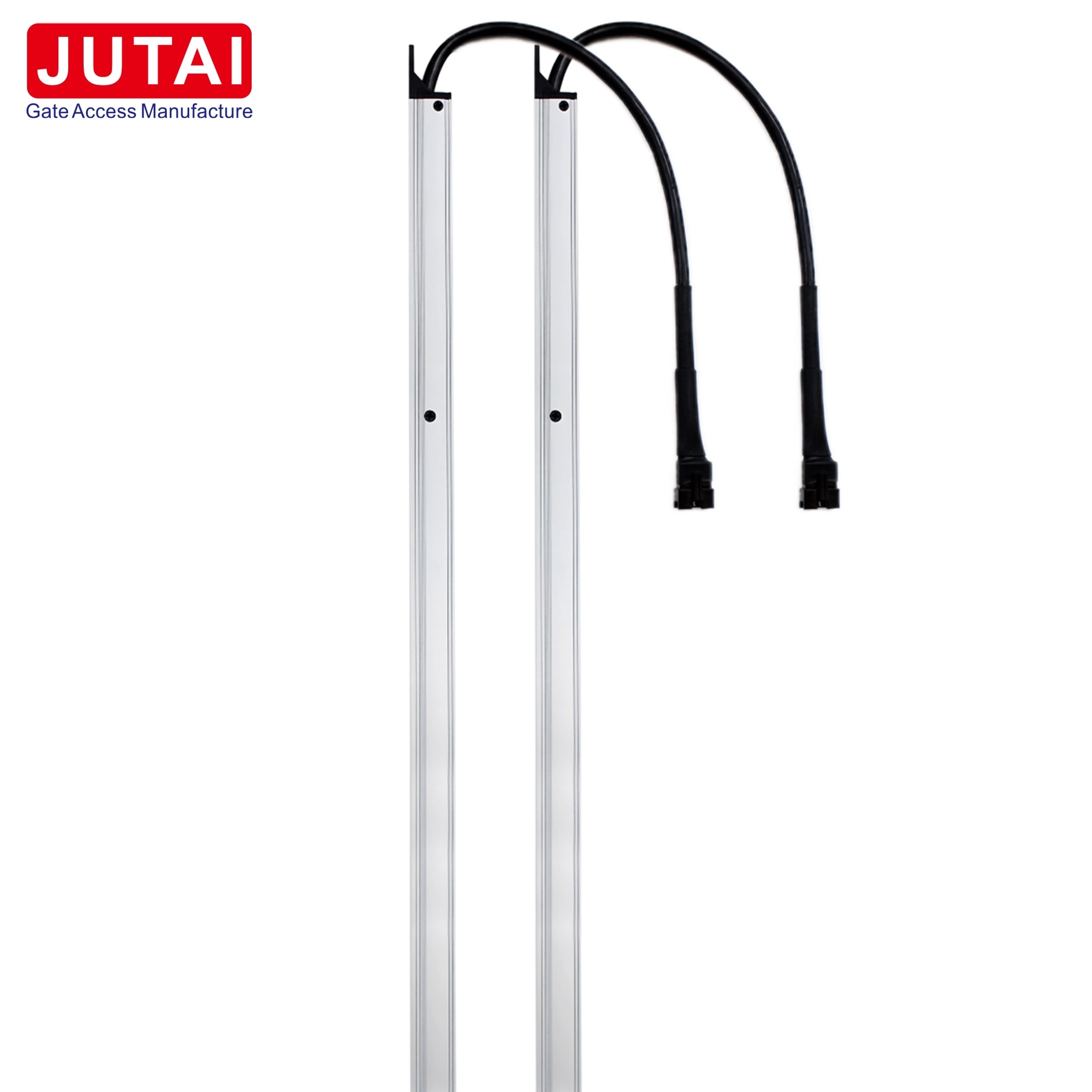

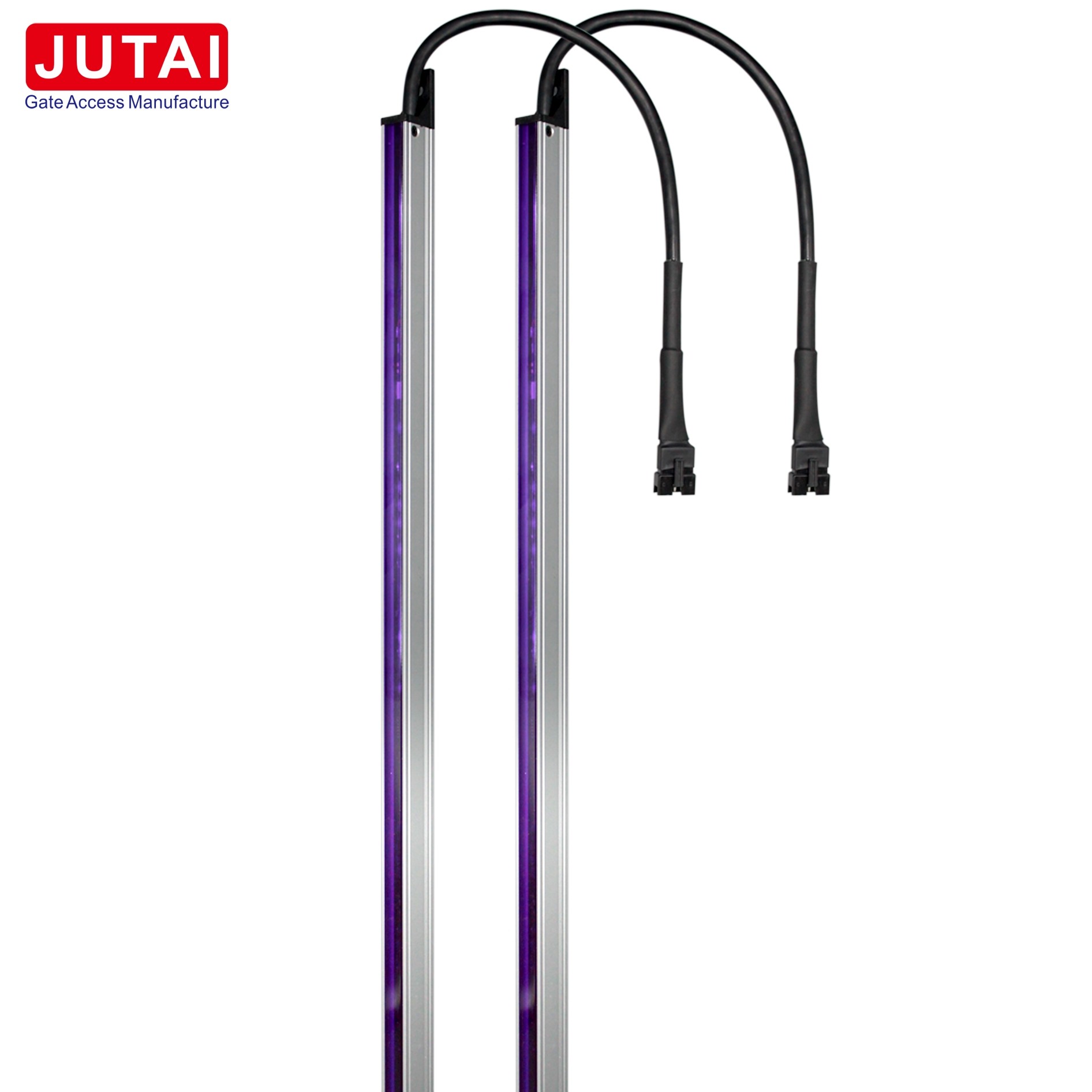

JUTAI Sensore per cortina di luce di sicurezza a 29 m

Il sensore di cortina di luce di sicurezza a 29 raggi da 1,8 m JUTAI è un dispositivo di sicurezza avanzato progettato per soddisfare una vasta gamma di requisiti di sicurezza industriali e commerciali.Combina componenti di alta qualità e caratteristiche sofisticate per fornire una protezione affidabile ed efficiente in aree critiche.

1. Caratteristiche speciali

• Installazione senza soluzione di continuità: La tenda luminosa è progettata per un'integrazione facile negli spazi di chiusura delle porte, in modo da non interferire con il normale processo di chiusura.
• Test di luce solare: dimostrato di funzionare senza interferenze da una forte luce solare, il sensore rimane affidabile sia in ambienti esterni luminosi che in ambienti interni ben illuminati.
• Componenti di alta qualità: realizzato con nuclei di lampada importati, il sensore offre prestazioni anti-luce eccezionali, migliorando la durata e la longevità del prodotto.

2. Funzione del prodotto

Il sensore di cortina di luce di sicurezza JUTAI da 1,8 m con 29 raggi crea una griglia protettiva emettendo 29 raggi infrarossi diretti tra trasmettitore e ricevitore.Se un oggetto o una persona entra nell'area di rilevamento, il sistema attiva immediatamente le misure di sicurezza.Funzione di sbloccogarantisce che gli oggetti irrilevanti siano ignorati, mantenendo le prestazioni ottimali dei sensori senza interferenze da ostacoli inutili.Questa funzione rende il sensore ideale per l'uso in aree critiche come le porte, porta automatizzata e attrezzature di sollevamento, riducendo efficacemente i potenziali rischi di intrappolamento.

3. Funzione di sblocco

• Installare: La tenda di luce è installata all'interno dell'apertura della porta.
• Chiudi.Quando la porta si chiude, i fasci di luce vengono sequenzialmente bloccati dall'alto verso il basso, che il sistema interpreta come una normale chiusura della porta.
• Rilevazione: Se un oggetto interrompe il fascio luminoso durante il movimento di chiusura della porta, il sistema attiva immediatamente la riapertura della porta, garantendo la sicurezza.

4. Dimensioni e dimensioni

• Distanze: adatto a una varietà di installazioni, il sensore misura 1838 mm di lunghezza totale, si inserisce perfettamente negli spazi aperti delle porte.
• Sezione trasversale: Con un design sottile e una sezione trasversale di 12,5 mm, si inserisce perfettamente in spazi stretti senza ostacolare i movimenti delle porte.
• Distanza del raggio: La distanza del fascio è impostata con precisione a 60 mm, garantendo il rilevamento anche di piccoli oggetti, come le forchette dei carrelli elevatori, con elevata precisione.

5. Definizioni del cablaggio

Cablaggio del trasmettitore

Cablaggio del ricevitore

NotaI fili gialli del ricevitore e del trasmettitore devono essere collegati per la sincronizzazione.

6. Parametri tecnici

7. Risoluzione dei problemi

• Le tende di luce non allineate:

  • Il ciclo di alimentazione di entrambe le unità.
  • Controlla il cablaggio di sincronizzazione.
  • Reinstallare se la posizione è instabile.

• Luce di segnale accesa ma senza blocco:

  • Assicurarsi che nessun altro dispositivo infrarosso interferisca.
  • Pulisci la tenda della luce per rimuovere eventuali ostruzioni.
  • Regolare l'allineamento tra trasmettitore e ricevitore.

• Nessuna azione contro il pizzico:

  • Controlla l'uscita del relè e le connessioni anti-clic.
  • Assicurarsi che la distanza di lavoro sia entro la gamma specificata.

• Non è possibile accedere alla funzione di nascondiglio:

  • Controllare la fuga di luce durante il funzionamento.
  • Assicurarsi che il raggio inferiore non sia bloccato.
  • Verificare che la porta o il rifugio soddisfino i requisiti minimi di distanza per la schermatura continua.

8. Precauzioni

• Tenere i cavi di collegamento lontani dai conduttori ad alta tensione o corrente per evitare interferenze.
• Assicurarsi che la porta inferiore o l'abitacolo utilizzati per la funzione di blocco siano posizionati correttamente per soddisfare le condizioni richieste.
• Pulire regolarmente i finestrini del trasmettitore e del ricevitore con un asciugamano morbido per evitare l'accumulo di sporcizia, che può influire sul funzionamento del sensore.
• Evitare di piegare o torcere la tenda per mantenere la sua integrità.
• Controllate ogni mese se il trasmettitore, il ricevitore e il cavo di estensione sono allentati e se i cavi sono affidabili.

Il JUTAI 1.8m 29-Beam Safety Blanking Light Curtain Sensor combines a range of advanced features and high-quality components to offer a reliable and efficient safety solution for various industrial and commercial applications. Con la sua installazione senza soluzione di continuità, la funzionalità di blanking e le robuste specifiche tecniche, questo prodotto garantisce la massima sicurezza in ambienti ad alto rischio.
