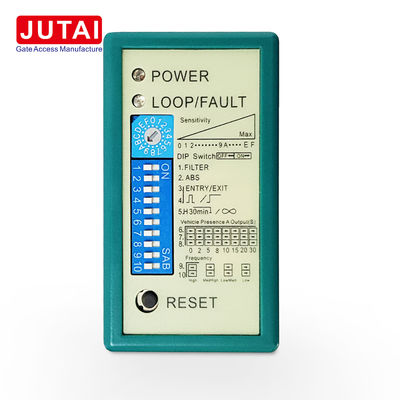

110-240V Sensore di circuito della barriera del boom a canale singolo LD-100 Detettore di veicoli

1. Introduzione:
   • Il rilevatore di circuito dei cancelli delle barriere di parcheggio è un sensore progettato appositamente per i cancelli delle barriere di parcheggio, in grado di identificare e rilevare efficacemente tutti i tipi di veicoli,compresi i veicoli di grandi dimensioni, camion, moto e altro ancora, assicurando l'apertura e la chiusura automatica dei cancelli.
2. Caratteristiche:
   • Detettore di veicoli a canale singolo.
3. Vantaggi:
   • Ampia gamma di rilevamento e elevata sensibilità: con una gamma di rilevamento da 15 a 2000 μH e alta sensibilità, rileva con precisione vari veicoli, garantendo prestazioni di rilevamento affidabili.
   • Funzione di ripristino automatico: il sensore si ripristina automaticamente in caso di malfunzionamento, eliminando la necessità di un intervento manuale e migliorando la stabilità e l'affidabilità del sistema.
   • Selezione di livelli di rilevamento multipli: con 16 livelli selezionabili che vanno dallo 0,008% DL/L al 2,50% DL/L, può essere regolato in base a requisiti specifici,adatti a diversi scenari di applicazione.
   • Protezione da fulmini 40000V: dotato di una robusta protezione da fulmini 40000V, protegge efficacemente il sensore dai danni causati da fulmini.
   • Ampia gamma di ambiente di funzionamento: adatta a una vasta gamma di ambienti di funzionamento, con un intervallo di temperatura da -40°C a +70°C, garantendo un funzionamento stabile anche in condizioni meteorologiche difficili.

Indicatori e interruttore:

• LED di alimentazione: LED di alimentazione RED indica "Power ON".
• Detezione Led:
  • Continuamente acceso: indica il rilevamento del veicolo.
  • Lampeggiando lentamente: indica che il circuito è corto o che il numero di torsioni dopo il circuito non è sufficiente.
  • Lampeggiante velocemente: indica che il circuito è aperto o troppi giri dopo il circuito.
• Interruttore 1 (Trimpot), selezione della sensibilità:
  • La sensibilità del circuito può essere regolata dal trimpot etichettato "Sensibilità".L'utente può selezionare 16 diverse impostazioni girando il trimpot con 0 è il meno sensibile e "F" è il più sensibile.
• Switch2 (Impostazioni di interruttore a bassa pressione):
  • DIP1 e DIP2 Impostazione di funzioni speciali:
    • DIP1 ON: l'uscita ha un ritardo di 2 secondi (non è disponibile l'uscita del relè se la velocità del veicolo supera gli 8 km/h).
    • DIP2 ON: Aumentare la sensibilità per evitare il rilascio involontario per lasciare il veicolo, in particolare per il rimorchio.
  • DIP3 e DIP 4 Impostazione del relè B Uscita:

    Modalità DIP	Uscita del relè B	Loop Coils Status_L
    - Non lo so.	Quando il veicolo si muove, la potenza del relè B è di 200 m/s	Tipo di uscita del relè B
    STOPPATO	Quando il veicolo è partito, la potenza del relè B è di 600 m/s	Relay B sarà l'uscita presente. No Relay B Output Type_
    Sulla.	Se il circuito è difettoso, il relè B sarà acceso e si spegnerà una volta risolto il difetto.

  • Impostazione di ripristino automatico di DIP 5:

    Modalità DIP	Modalità attuale
    Attivo	Il veicolo può essere presente in modo permanente (senza ripristino automatico, a meno che il veicolo non sia uscito o ripristino manuale)
    - Sconnesso	Modalità normale (ripristino automatico dopo 30 minuti di presenza del veicolo, utilizzato per risolvere l'errore di funzionamento, se raccomandato)

  • DIP6 & DIP7 & DIP 8 ADelay di impostazione del relè:

    Modalità DIP	Ritardo di produzione
    - Non lo so.	0 sec Uscita
    SUL OFF SUL	2 secondi di uscita
    - Non lo so.	5 secondi di uscita
    Avanti Avanti	8 secondi uscita
    STOP STOP ON	10 secondi di uscita
    SON OFF SON	15 secondi uscita
    STOPPATO STOPPATO	20 secondi di uscita
    Avanti Avanti	30 secondi uscita

  • DIP9 e DIP 10 Frequenza di impostazione (40 K a 100 KHz):

    Modalità DIP	Frequenza
    - Non lo so.	Altezza
    STOPPATO	Medio - Alto
    Spento	Medio - Basso
    Sulla.	Basso


    • nell'applicazione, se sono stati installati due o più rilevatori di circuito e circuiti di rilevamento, set one detector to high frequency and the other set to low frequency to minimize the effects of cross - talk between the two systems (The sensing loops and detectors should be positioned at least 2m apart).
• Tasto di ripristino: Si prega di notare che l'LD-100 deve essere ripristinato ogni volta che viene apportata una modifica di impostazione agli interruttori Dip.

Posizione e installazione del rilevatore:

• Installare il rilevatore in un alloggiamento a prova di tempo.
• Il rilevatore deve essere il più vicino possibile al circuito di rilevamento.
• Il rilevatore deve essere sempre installato lontano da forti campi magnetici.
• Evitare di collegare fili ad alta tensione vicino ai rilevatori di circuito.
• Non installare il rilevatore su oggetti vibranti.
• Quando la casella di controllo è installata a meno di 10 metri dal circuito, è possibile collegare la casella di controllo al circuito con cavi normali.Non superare i 30 metri di distanza tra la casella di controllo e il circuito.

Installazione del circuito:

• I cerchi vengono sigillati con un composto nero epossidico o un mastic di bitume caldo per mescolarsi con la superficie della strada.
• Perimetro del cerchio e numero di bombole:

  Perimetro del circuito	Numeri delle bombole
  3 - 4M	6
  4 - 6M	5
  6 - 10M	4
  10 - 20M	3
  20M - SU	2

• Risoluzione dei problemi:
  • Se il rivelatore non funziona: premere reset.
  • Se l'indicatore a led rosso non è completamente acceso: controllare l'alimentazione.
  • Indicatore LED verde:
    • Lampeggia lentamente: forse è perché il circuito è corto circuito o il no: di giri non è sufficiente.
    • Lampeggia più velocemente: forse è perché il loop è aperto o il numero di giri è troppo.
  • In caso negativo: non è sufficiente il giro: abbassare la frequenza (se la frequenza è ancora troppo alta, è necessario aggiungere più giri).
  • In caso negativo: troppi giri: frequenza più alta (se la frequenza è ancora troppo bassa, è necessario rimuovere alcuni giri).

Parametri del prodotto:

Interruttore 2 (Impostazioni di interruttore a bassa pressione)

1.DIP 1 e DIP 2 Impostazione di funzioni speciali

2.DIP 3 e DIP 4 Impostazione del relè B Uscita

3. DIP 5 impostazione di ripristino automatico

4. DIP 6 & DIP 7 & DIP 8 Impostazione del relè A ritardo

5. DIP 9 & DIP 10 Frequenza di impostazione (40 K a 100 KHz).

Installazione del circuito:

Disegni di problemi:

Rispetto ad altri marchi

Produzione in serie:

La nostra linea di produzione garantisce un'efficiente produzione di massa, un rigoroso controllo di qualità e test precisi prima della spedizione per fornire prodotti di rilevamento Loop della massima perfezione.

Certificazione:
