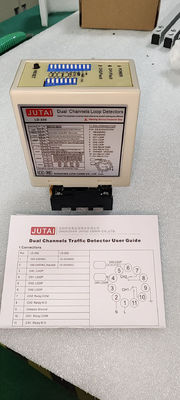

Sensore a doppio canale LD-200 per il rilevatore di accesso al veicolo per la barriera di parcheggio

Luogo di origine Cina
Marca JUTAI
Certificazione CE
Numero di modello LD-200
Quantità di ordine minimo 1
Prezzo negotiable
Imballaggi particolari cartone animato
Tempi di consegna 5 - 8 giorni lavorativi
Termini di pagamento T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Capacità di alimentazione 1000 pezzi al mese
Dettagli
Energia 110-240VAC (48-63Hz) Sensibilità 20-2000 μH
Impostazione della sensibilità 16-way selectable/ più alto 0,010%Dl/L/basso 2,56% Temp. Operation Temp -40~+70℃
Tempi di reazione Azionamento 10-90 ms/Azionamento 10-90 ms Specifica 13.6*8,6*5,2 mm
Evidenziare

Sensore del circuito di accesso della barriera di parcheggio

,

Sensore a doppio canale LD-200

,

Sensore di circuito del rilevatore del veicolo

Lasciate un messaggio
Descrizione di prodotto
Sensore a doppio canale LD-200 per il rilevatore di accesso al veicolo per la barriera di parcheggio
Visualizzazione del prodotto
Double Channel Car Parking Management Inductive Loop Detector

Il rilevatore di traffico a doppio canale JUTAI (LD-200/202) è progettato per il rilevamento preciso dei veicoli e il monitoraggio affidabile del traffico nei sistemi di parcheggio e di controllo degli accessi.

Caratteristiche chiave
  • Canali di rilevamento indipendenti doppi (CH1 e CH2)
  • Indicatori diagnostici completi per lo stato della potenza e del circuito
  • Sensibilità e frequenza regolabili tramite interruttori di immersione
  • Modi operativi multipli, compreso il rilevamento della direzione
  • Funzionamento di ripristino per le modifiche di configurazione
  • Progettazione di abitazioni compatte e ben progettate
  • Tempo di presenza selezionabile fino a 30 minuti
  • Indicazione delle interferenze di frequenza del circuito
  • Capacità di rilevamento della direzione
  • Potenziamento automatico della sensibilità (ABS)
Specifiche tecniche
Specificità Dettagli
Induttanza del cerchio 20-2000 μH
Sensibilità Selezionabile in 8 direzioni
Il massimo: 0,015% DL/L
Il più basso: 0,8% DL/L
Frequenza Interruttore a quattro fasi selezionabile: 20-80KHz
Requisiti di energia 110-240VAC (48 a 62 Hz)
12-24VADC (48 a 62 Hz)
Temperatura di funzionamento -40°C a +70°C (-111°F a +158°F)
Tempo di risposta 10 - 90 ms
Dimensione 75 mm x 43 mm x 110 mm
Umidità Fino al 95% di umidità relativa senza condensazione
Loop Detector specifications diagram
Modalità di funzionamento
  • Modalità di presenza
  • Modalità impulso
  • Modalità di presenza logica AB (operazione di barriera)
  • Modalità di impulso logico AB (logico di conteggio)
Multi-type voltage vehicle loop detection sensors
Applicazioni
  • Sistemi automatici di porta
  • Controllo dei semafori
  • Meccanismi di azionamento del cancello
  • Barriere operative
  • Sistemi di guida del parcheggio
  • Attivazione dei distributori di carte nei parcheggi
  • Controllo delle barriere di parcheggio
  • Controllo dell'accesso del veicolo
  • Controllo del traffico e sistemi di pedaggio
  • Sistemi di conteggio dei veicoli
  • Porte e porte motorizzate
  • Bolletti di sicurezza / persiane a rotolo / porte del garage
  • Sistemi di attivazione delle telecamere
Installazione e configurazione
Double Channel Loop Detector connections diagram
Funzioni di indicatore
  • LED di potenza (RED):Indica lo stato "ACCESSO"
  • Dispositivo di rilevamento dei LED CH1:
    • Continuamente acceso: rilevamento del veicolo attivo
    • Lampeggiando lentamente: corto circuito del circuito o torsioni insufficienti
    • Lampeggiante velocemente: circuito aperto o torsioni eccessive
  • LED di rilevamento CH2:
    • Continuamente acceso: rilevamento del veicolo attivo
    • Lampeggiando lentamente: corto circuito del circuito o torsioni insufficienti
    • Lampeggiante velocemente: circuito aperto o torsioni eccessive
Selezione della sensibilità

La sensibilità e l'adeguamento della frequenza sono ottenuti attraverso impostazioni di interruttore a 7 e 10 vie con 8 diversi livelli di sensibilità disponibili.

Loop detector switch configuration Special sensitivity increase settings Direction detection mode settings Sensitivity selection settings Frequency selection settings
Requisito di ripristino:L'LD-200 deve essere resettato ogni volta che viene apportata una modifica di impostazione agli interruttori Dip.
Linee guida per l'installazione
  • Dimensioni di taglio della bobina: rettangolo lunghezza 1,0-2,0 m × larghezza 0,8-1,2 m
  • Evitare angoli retti agli angoli durante l'installazione
  • Utilizzare fili ferromagnetici fino a 500 metri di lunghezza totale
  • Tenere la presa e la presa del prodotto in direzione verticale durante l'installazione
Coil installation overview and typical turns Proper installation orientation
Principio di funzionamento
Processo di iscrizione Processo di uscita
  1. Entrambe le bobine rilevano l'entrata del veicolo
  2. LD-200/202 attiva il lettore UHF all'entrata
  3. Il lettore UHF invia l'ID al controller (AC-11)
  4. L'uscita del controller trasmette il segnale per aprire la barriera del cancello
  5. Il veicolo entra e la barriera scende automaticamente
  6. LD-100/102 garantisce sicurezza e funzionalità anti-sparatura
  1. Il veicolo passa all'interno del lettore UHF durante l'uscita
  2. LD-200/202 attiva il lettore UHF per leggere l'ID della scheda
  3. Controller verifica la validità dell'ID e apre la barriera del cancello
  4. Le uscite dei veicoli e gli abbassatori delle barriere sono automatici
  5. LD-100/102 fornisce funzionalità di sicurezza e anti-sparatura
Riconoscimento della direzione

La funzione di riconoscimento della direzione impedisce l'attivazione duplicata quando i veicoli passano oltre ulteriori lettori UHF, garantendo un'accurata registrazione di entrata/uscita.

Integrazione del sistema

Compatibile con il controllore di porta JUTAI (AC-11), la barriera del cancello (BR-110), il lettore RFID a lungo raggio (PUHF-9) e le bobine a circuito a resistenza ad alta temperatura (JTHT-11) per soluzioni complete di controllo degli accessi.

Modalità di funzionamento indipendente

LD-200/202 può funzionare come due rilevatori a circuito singolo indipendenti, ideali per parcheggi standard con un ingresso/un uscita riducendo i costi hardware.

Guida alla risoluzione dei problemi
I sintomi Soluzione
Detettore non funzionante Premere il pulsante di ripristino
Indicatore LED rosso non completamente acceso Controllare la connessione di alimentazione
LED verde lampeggiante lentamente Possibile cortocircuito o insufficienti curve
LED verde lampeggia più velocemente Possibile circuito a circuito aperto o ruote eccessive
Numero insufficiente di giri Frequenza inferiore (aggiungere più giri se la frequenza è ancora troppo alta)
Numero eccessivo di giri Frequenza più elevata (elimina alcune curve se la frequenza è ancora troppo bassa)
Troubleshooting diagram 1 Troubleshooting diagram 2 Troubleshooting diagram 3 Additional technical diagram Installation reference diagram
