30m Fascio di infrarossi cablati per la sicurezza automatica del cancello

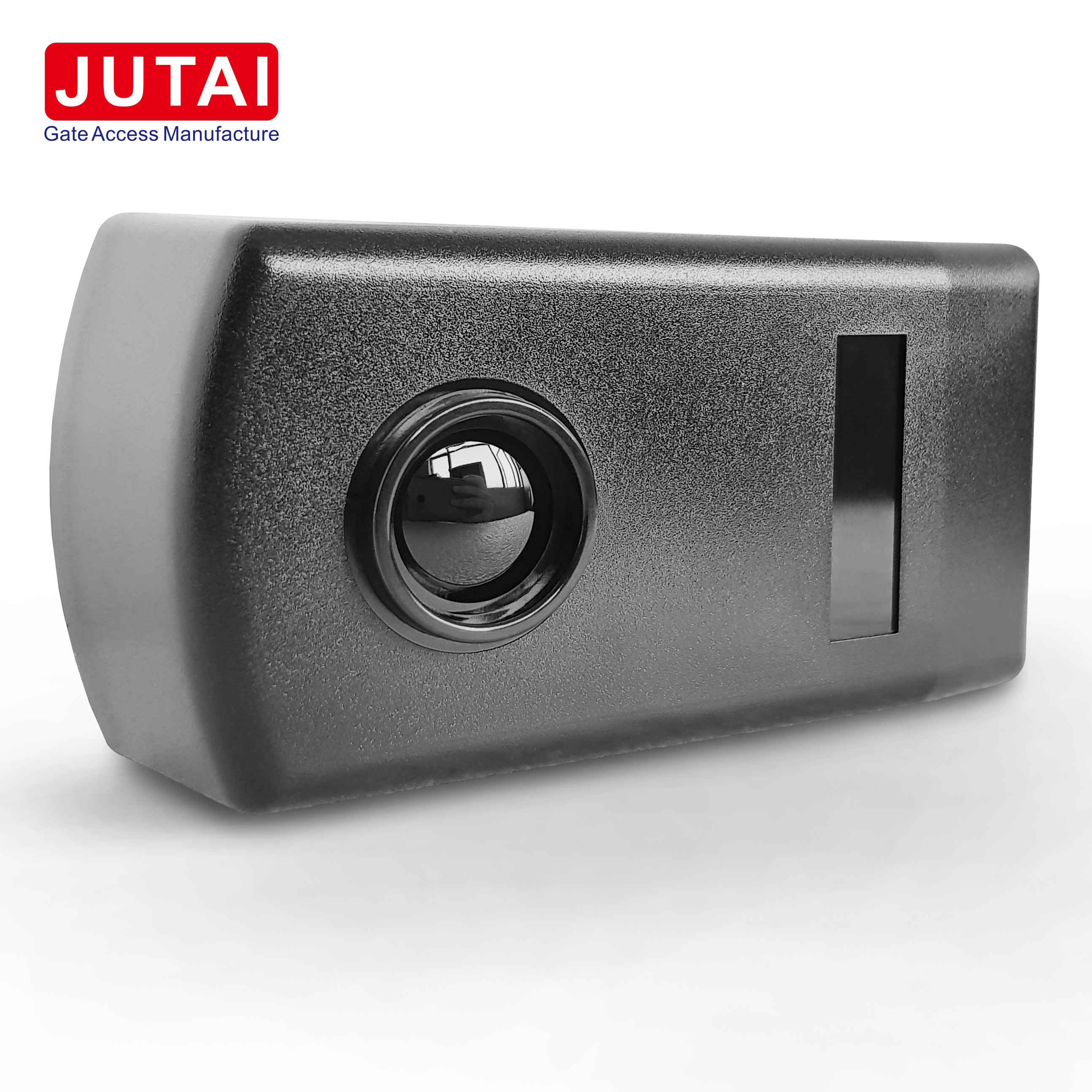

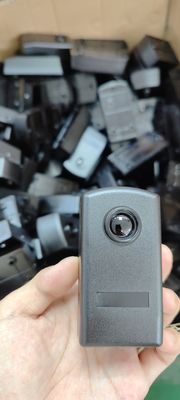

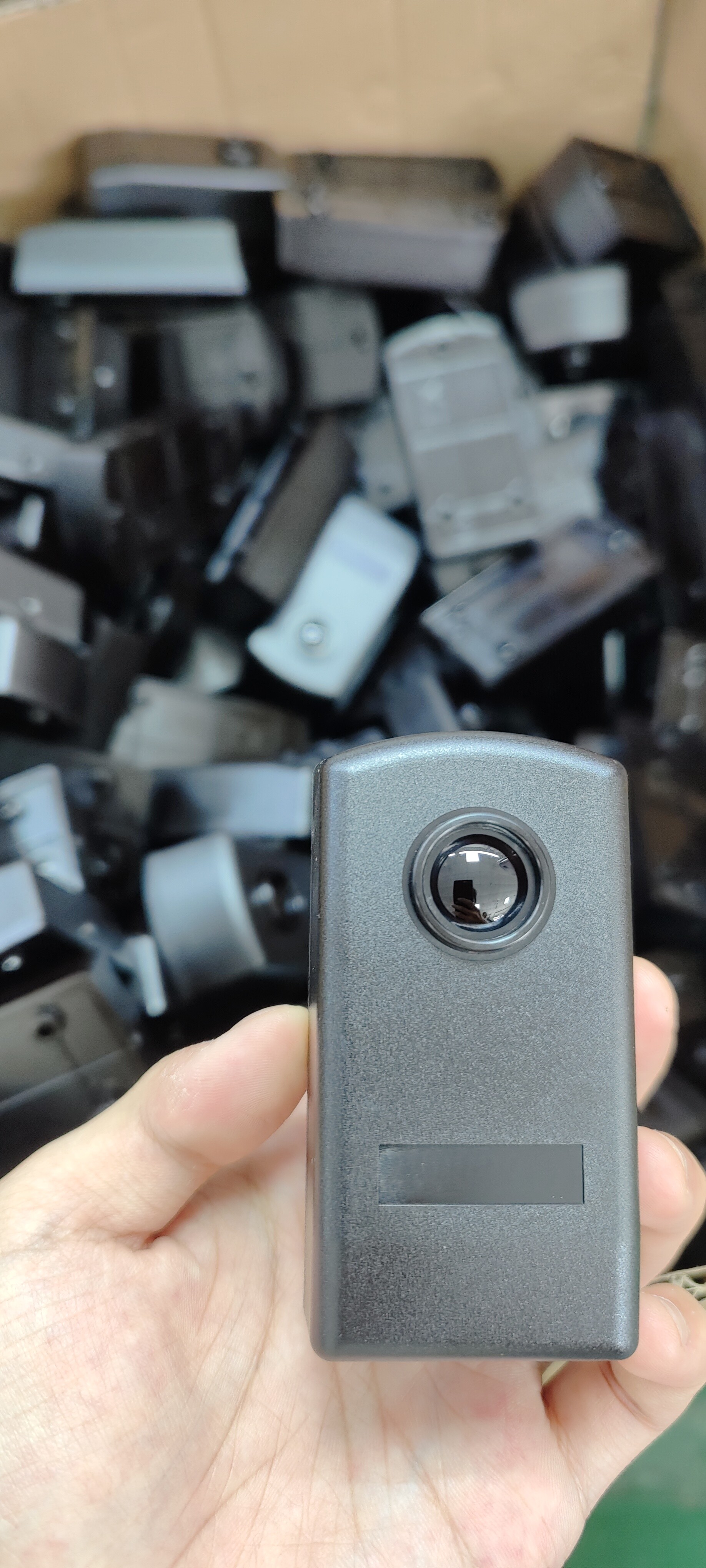

Miglioramento della sicurezza e dell'efficienza con il sensore a raggi infrarossi JUTAI IR-20

1Caratteristiche chiave:

1.1 Rilevazione a lunga distanza: con una notevole distanza di rilevazione fino a 30 metri anche alla luce solare esterna, l'IR-20 garantisce una copertura estesa e capacità di rilevazione affidabili.

1.2 Alta sensibilità: in grado di rilevare con precisione anche gli oggetti più piccoli o movimenti sottili, l'IR-20 offre maggiore sicurezza ed efficienza.

1.3 Tempo di risposta rapido: dotato di tempi di risposta estremamente rapidi, l'IR-20 è ideale per applicazioni che richiedono un rilevamento rapido, garantendo un'azione rapida ed efficace.

1.4 Alta resistenza alle interferenze: progettato per resistere alle interferenze luminose ambientali, quali la luce solare o le luci dei veicoli, l'IR-20 garantisce prestazioni stabili in qualsiasi condizione.

1.5 Facile installazione: progettato per una facile installazione e allineamento, l'IR-20 facilita l'installazione e la manutenzione dell'utente, riducendo al minimo i tempi di inattività e i problemi.

2Applicazioni:

2.1 Porte automatiche e sistemi di controllo degli accessi: utilizzati per rilevare persone o veicoli in passaggio, controllare automaticamente l'apertura e la chiusura delle porte, assicurando un regolare controllo degli accessi.

2.2 Sistemi di sicurezza: nelle applicazioni di sicurezza, l'IR-20 rileva l'ingresso non autorizzato, comunemente utilizzato per la sicurezza del perimetro, delle finestre e delle porte, migliorando le misure di sicurezza complessive.

2.3 Automazione industriale: utilizzato nelle linee di produzione e nelle cinghie trasportatrici per rilevare le posizioni e i movimenti degli oggetti, controllare le operazioni delle macchine e ottimizzare i processi industriali.

2.4 Gestione del parcheggio: utilizzato nei parcheggi per rilevare l'ingresso e l'uscita dei veicoli, controllare i cancelli di barriera o monitorare l'occupazione degli spazi di parcheggio, assicurando un flusso e una gestione efficienti del traffico.

3- Istruzioni di installazione:

3.1 Accesso all'interno: aprire il pannello anteriore della fotocella per accedere ai suoi componenti interni.

3.2 Inserimento del cavo e fissaggio della base: inserire i cavi nelle rispettive fessure e fissare saldamente la base al muro.

3.3 Montaggio a parete o su superfici metalliche: fare buchi e inserire viti idonee per il montaggio a parete o su superfici metalliche.

3.4 effettuare connessioni: collegare i cavi e alimentare la fotocella con una tensione compresa tra 12 e 24 V CC/AC.

3.5 Assicurare un posizionamento corretto: allineare correttamente la fotocella, assicurandosi che il LED rosso rimanga spento quando allineato correttamente.

3.6 Sistema di prova: interrompere il raggio infrarosso per verificare la risposta del relè.

3.7 Pannello anteriore protetto: sostituire il pannello anteriore e fissarlo con viti per il corretto funzionamento.

4. Vantaggi e caratteristiche:

4.1 Integrazione versatile: integrabile con tutti i sistemi di controllo delle porte, garantendo la compatibilità e la facilità d'uso.

4.2 Opzioni di montaggio flessibili: semplifica l'installazione con opzioni di montaggio adattabili, inclusa l'integrazione del bordo della porta.

4.3 Sicurezza delle porte automatiche: fornisce misure di sicurezza affidabili per le porte e i cancelli automatici, migliorando la sicurezza generale.

4.4 Ampia gamma di applicazioni: adatta a vari tipi di porte e applicazioni industriali, garantendo un uso versatile.

4.5 Detezione accurata: rileva con precisione le persone o gli oggetti che passano, prevenendo gli incidenti e garantendo la sicurezza.

4.6 Funzionamento efficiente: offre basse correnti di lavoro e opzioni di uscita versatili per prestazioni efficienti e affidabili.

4.7 Rating impermeabile IP67: resiste a ambienti difficili con un rating IP67, garantendo durata e longevità.

5Conclusione:

In sintesi, il sensore di fascio infrarosso JUTAI IR-20 offre sicurezza ed efficienza senza pari in varie applicazioni.e facile processo di installazione, l'IR-20 garantisce tranquillità e comodità in ambienti diversi, rendendolo una componente indispensabile dei moderni sistemi di controllo e sicurezza degli accessi.




Parametro tecnico

Dettagli di collegamento del JUTAI IR-20

Guida all'installazione per la fotocella IR-20M

1Accesso all'interno:

1.1 Sollevare il pannello anteriore della fotocella per accedere ai suoi componenti interni.

2. Inserimento e fissaggio del cavo:

2.1 Inserire i cavi nelle fessure di alloggiamento designate.

2.2 fissare saldamente la base della fotocella alla parete per garantire la stabilità.

3. Montaggio su parete o superficie metallica:

3.1 Per il montaggio a parete, effettuare tre fori di 5 ø e inserire adeguate ancorature a vite.

3.2 Per il montaggio su superfici metalliche, fare tre fori per viti autoattaccanti.

4- Fate connessioni:

4.1 Collegare i cavi necessari alla fotocella.

4.2 Alimentare la fotocella con una tensione compresa tra 12 e 24 V di corrente continua/alternativa.

5- Assicurare il posizionamento corretto:

5.1 Verificare il corretto posizionamento, allineamento e connessione della fotocella.

5.2 Assicurarsi che il LED rosso del ricevitore rimanga spento quando è configurato correttamente.

5.3 Il LED rosso si accende quando il raggio infrarosso è interrotto.

6Copertina con pannello anteriore:

6.1 Una volta verificate le connessioni, coprire la fotocella con il pannello anteriore.

6.2 Inserirlo saldamente fino a fermarlo e poi chiuderlo saldamente.

7Sistema di prova:

7.1 Provare il sistema interrompendo più volte il raggio infrarosso.

7.2 Assicurare una corretta risposta del relè per convalidare la funzionalità.

8Controllo del pannello anteriore:

8.1 Infine, fissare il pannello anteriore con le viti fornite.

Seguendo diligentemente queste istruzioni passo dopo passo, è possibile garantire la corretta installazione e il corretto funzionamento della fotocellula IR-20M, migliorando la sicurezza e l'efficienza della propria applicazione.

Linee guida di installazione:

1. Preparare il sito di installazione: scegliere un luogo adatto per l'installazione della fotocella a infrarossi cablata a 20 metri JUTAI IR-20.Assicurarsi che l'area sia libera da ostacoli e fornisca una copertura ottimale per il rilevamento.

2. Posizione di montaggio: montare la fotocella a infrarossi ad un'altezza e ad un angolo che consentano la massima copertura e gamma di rilevamento.La superficie di montaggio deve essere stabile e sicura per evitare movimenti o disallineamenti..

3. Connessioni di cablaggio: collegare i fili della fotocella a infrarossi secondo il diagramma di cablaggio o il manuale d'uso fornito.Assicurare un adeguato isolamento e connessioni sicure per evitare problemi elettrici.

4. Fornitura di alimentazione: fornire una fonte di alimentazione stabile all'interno del range di tensione specificato (in genere 12-24V DC) alla fotocellula a infrarossi.

5. Allineamento e prova: una volta installate e alimentate, allineare le lampade a infrarossi per assicurarsi che siano rivolte l'una verso l'altra e che la distanza di rilevamento soddisfi le esigenze.Testare la fotocella bloccando il raggio infrarosso e verificando la risposta del relè.

6. Fine-Tuning: se necessario, regolare l'allineamento e le impostazioni di sensibilità della fotocellula a infrarossi per ottimizzare le sue prestazioni e ridurre al minimo i falsi allarmi o i rilevamenti mancati.

7. Installazione sicura: dopo aver confermato il corretto funzionamento, fissare in modo sicuro la fotocella a infrarossi sul posto utilizzando l'hardware di montaggio fornito.Assicurarsi che tutti i collegamenti siano stretti e che l'unità sia protetta dai fattori ambientali.

Seguendo meticolosamente queste linee guida di installazione, potrete sperimentare affidabilità e prestazioni di alto livello con la fotocella infrarossa con cavo a 20 metri JUTAI IR-20,fornendo sicurezza e comodità senza pari per le vostre esigenze.
