Sensore di cortina a luce infrarossa con uscita No/Nc

Principio di funzionamento

I sensori del raggio infrarosso funzionano in base ai principi di emissione, riflessione e ricezione delle radiazioni infrarosse.

1. Emissioni a infrarossi:

   • Il sensore incorpora un emittente a infrarossi che proietta un raggio a infrarossi.

2. Propagazione del raggio:

   • Il raggio infrarosso emesso viaggia lungo un percorso definito, creando una linea di rilevamento virtuale.

3. Interazione del bersaglio:

   • Se un oggetto bersaglio interseca il raggio, interagisce con la luce infrarossa attraverso riflessione, assorbimento o dispersione.

4. Riflessione o diffusione:

   • Il sensore comprende un ricevitore a infrarossi progettato per catturare la luce infrarossa riflessa o dispersa che ritorna dal bersaglio.

5. Processo di elaborazione del segnale:

   • Il segnale ricevuto viene elaborato per analizzare caratteristiche come la forza e la frequenza del segnale, determinando la presenza, la distanza o altre informazioni rilevanti sul bersaglio.

6. Risultati di produzione:

   • I risultati analizzati vengono generalmente forniti come segnali elettrici o digitali, innescando azioni corrispondenti, allarmi o registrazione dei dati.

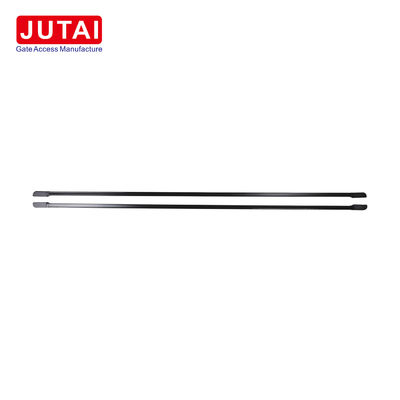

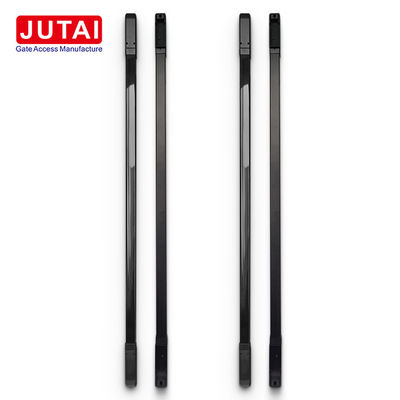

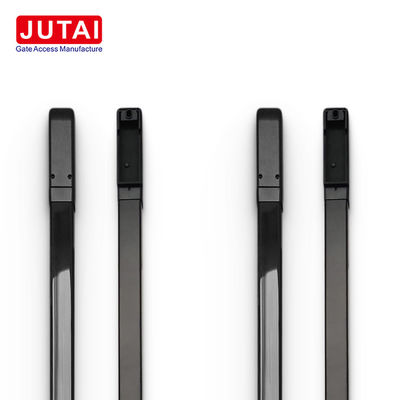

Visualizzazione del prodotto

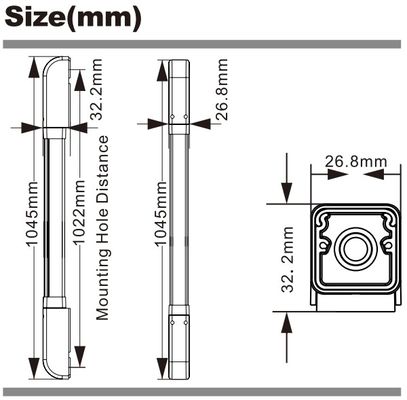

La cortina di luce di sicurezza è la soluzione definitiva per la protezione delle porte industriali, la sicurezza delle porte di barriera e la sicurezza domestica.Il nostro modello standard è alto 1 metro ed è dotato di 4 raggi infrarossi, offrendo funzionalità e affidabilità senza pari.

Caratteristiche chiave

Durabilità:

• Progettato per resistere alle interferenze luminose intense e alle dure condizioni esterne.
• Vanta un'indicazione di resistenza all'acqua IP65 per un'eccellente resistenza.
• Offre un raggio di rilevamento di oltre 15 metri per una copertura estesa.

Funzionalità

Protezione delle porte industriali:

• Riapre automaticamente la porta se viene rilevato un oggetto mentre la porta si chiude, garantendo la sicurezza.

Sicurezza delle porte di barriera:

• Perfetto per i cancelli di barriera, che riaprono immediatamente il cancello quando rilevano una persona o un veicolo durante la chiusura.

Sicurezza domestica:

• Migliora la sicurezza utilizzando un'uscita di relè che si attiva al rilevamento di ingressi non autorizzati, scoraggiando efficacemente gli intrusi.

Opzioni di personalizzazione

Il nostro sensore di cortina di luce di sicurezza può essere personalizzato in varie lunghezze e configurazioni di fascio per soddisfare requisiti specifici.

• PB3-4L15: altezza 30 cm con 4 raggi infrarossi incorporati.
• PB10-4L15: altezza 100 cm con 4 raggi infrarossi incorporati.
• PB20-8L15: altezza 200 cm con 8 raggi infrarossi incorporati.

Conclusioni

Vieni a conoscenza della tranquillità e della maggiore sicurezza con il nostro sensore di luce di sicurezza per tende.

Passi di operazione:

1. Rimuovere le coperture e collegare i fili:

   • Rimuovere il coperchio superiore e inferiore del sensore.
   • Collegare i fili e condurre la fine del filo attraverso la porta a filo.

2. Posizione e segno buchi:

   • Confermare la posizione di installazione del sensore.
   • Allineare il trasmettitore e il ricevitore in parallelo.
   • Segna le posizioni dei buchi sul muro.

3. Perforazione e riparazione:

   • Usate un trapano a percussione per fare buchi nei punti segnalati sul muro.
   • Inserire dei tappi per la parete nei fori e fissarli con le viti.

4. Montare trasmettitore e ricevitore:

   • Utilizzare viti M3 * 25 per montare il trasmettitore e il ricevitore sul muro.
   • Collegare l'alimentazione e testare l'allineamento del sensore.
   • Se necessario, regolare l'angolo ruotando il tubo di alluminio.
   • Una volta allineato, bloccare saldamente la vite rotante.

5. Sostituzione delle coperture e prova finale:

   • Assicurare le coperture superiore e inferiore del sensore utilizzando viti M2*8.
   • Eseguire una prova finale per garantire il corretto funzionamento del sensore.

FAQ:

Durante il processo di installazione, abbiamo compilato le risposte a alcune domande frequenti.Queste risposte affrontano i potenziali problemi e le domande più frequenti per risparmiare tempo e garantire un'installazione fluida.
