Sensore IR automatico con portata di 30 metri e resistenza alla luce solare

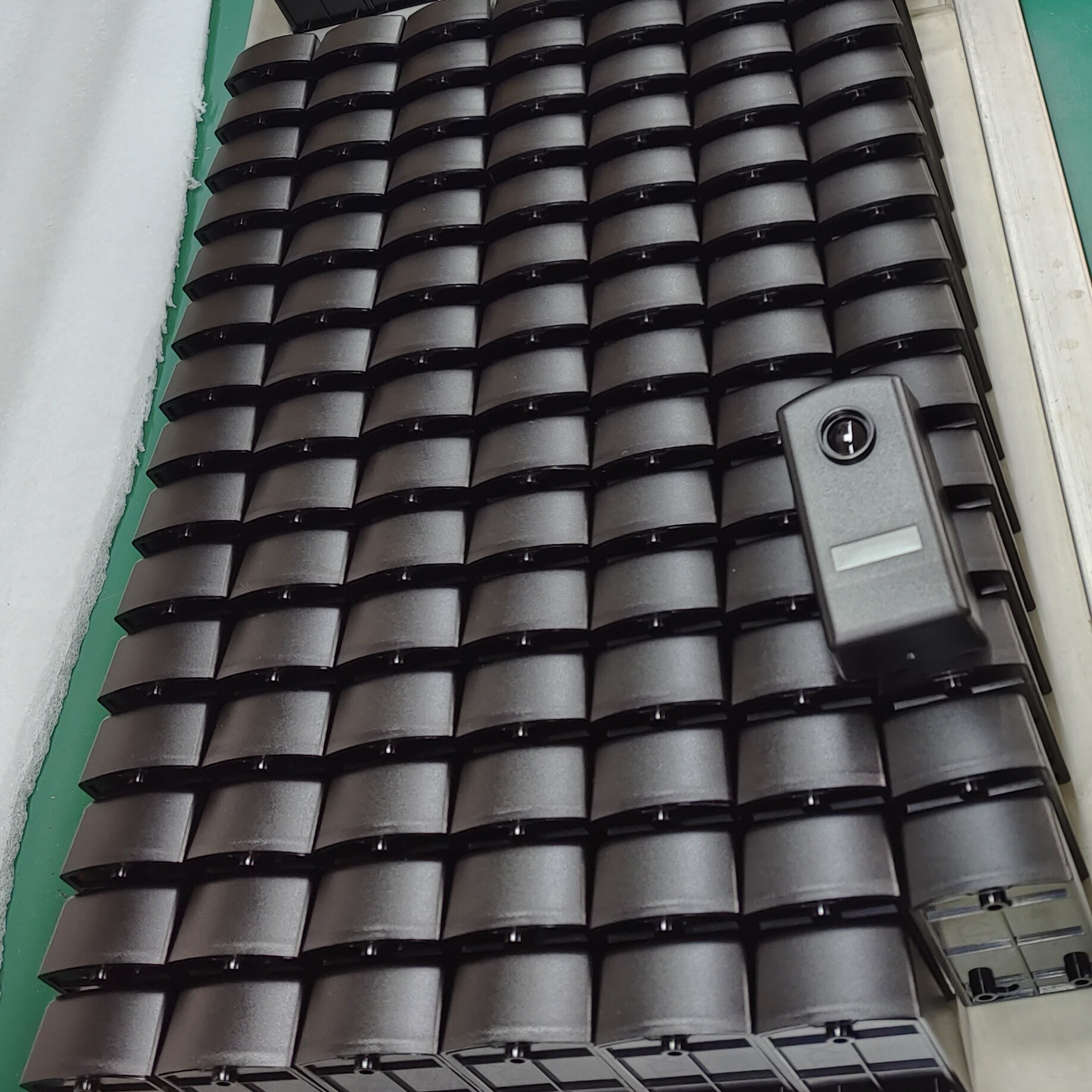

JUTAI IR - 20 Sensore fotografico a infrarossi: soluzione avanzata di rilevamento all'aperto

I. Introduzione
Il sensore fotografico a infrarossi JUTAI IR-20 è un sofisticato dispositivo progettato per offrire prestazioni di rilevamento esterne superiori in una vasta gamma di applicazioni.

II. Caratteristiche, caratteristiche funzionali e principi tecnici

A. Caratteristiche chiave

1. - Sì.Applicazione versatile nei sistemi di porte
   • Come rilevatore di fascio solitario, noto anche come sensore di fascio singolo, è ampiamente utilizzato in porte scorrevoli automatiche, porte a persiana, porte di garage, finestre e varie altre applicazioni.
   • Ogni unità è composta da un trasmettitore e un ricevitore, dotati di un amplificatore integrato che emette un raggio infrarosso.Questo raggio infrarosso stretto (tipo I o II) neutralizza efficacemente le interferenze della luce esterna.
   • Anche quando montati a bassa quota (20 - 40 cm sul livello del suolo), questi sensori mantengono un'affidabile gamma di rilevamento che si estende da 2 a 20 metri.
   • Il sensore IR-20 si distingue per la sua capacità di auto-rilevamento su misura per le porte scorrevoli.si ritira rapidamente alla sua posizione più ampiaRiprendendo il suo movimento di apertura, la porta continua fino a quando il raggio di rilevamento non viene ripristinato.
2. - Sì.Progettazione resistente alle intemperie
   • Con una classificazione IP65 e un involucro in gomma, può resistere alle radiazioni ultraviolette e alle particelle abrasive, rendendolo adatto per l'uso all'aperto in tutte le condizioni meteorologiche.
3. - Sì.Lungo raggio di rilevamento
   • Ha un raggio di rilevamento massimo di 20 metri, mantenendo comunque un raggio di rilevamento affidabile di 2 - 20 metri a bassa altezza di montaggio.
4. - Sì.Componenti di alta qualità per un funzionamento affidabile
   • Le lampade a infrarossi tedesche garantiscono un rilevamento stabile della distanza e una resistenza alla luce, mentre i relè Omron giapponesi offrono compatibilità con vari operatori di porte.
5. - Sì.Immunità da interferenze- Sì.
   • - Sì.IR - 20: interconnessione zero tra due unità con corrente alternata (qualsiasi piccola distanza anche di 1 cm), garantendo un rilevamento preciso e indipendente senza interferenze da unità vicine.
   • - Sì.IR - 20G: Supporta la rete a 4 unità tramite protocollo di isolamento controllato da chip, consentendo una comunicazione e un coordinamento senza soluzione di continuità tra più unità.
6. - Sì.Protezione di grado militare
   • - Sì.IP65 Costruzione sigillata: realizzato con plastica in silicone e saldatura ad ultrasuoni, fornisce un design robusto e sigillato che protegge dalla penetrazione di polvere e acqua, garantendo un funzionamento affidabile in ambienti esterni difficili.
   • - Sì.Ampio intervallo di temperatura di funzionamento (-40°C~+70°C): certificato MIL - STD - 810G, che consente al sensore di funzionare in modo ottimale in condizioni di temperatura estrema.
7. - Sì.Diagnostica intelligente
   • - Sì.Indicatori LED tricolori: fornisce segnali visivi chiari per 6 tipi comuni di guasti, facilitando una risoluzione rapida e semplice.
   • - Sì.Sistema di manutenzione predittiva: Con una durata stimata del ± 5%, questo sistema anticipa eventuali guasti dei componenti, consentendo una manutenzione proattiva e riducendo al minimo i tempi di inattività.

B. Caratteristiche funzionali

1. - Sì.Operazione in zona di rilevamento
   • Posizionare ogni coppia di rilevatori in punti opposti, delineando una zona a infrarossi tra di loro.La rilevazione di movimento all'interno di questa zona innesca un segnale di allarme trasmesso all'host di allarme di sicurezza (non fornito).
2. - Sì.Configurazione di sicurezza ampiamente applicabile
   • Idealmente adatto per l'incorporazione in impianti di sicurezza all'interno di istituti educativi, complessi commerciali, strutture mediche, locali residenziali e altro ancora.
3. - Sì.Detezione costante in caso di maltempo
   • La portata di rilevamento mantiene la coerenza anche in condizioni meteorologiche avverse come piogge, tempeste di polvere, ecc.
4. - Sì.Installazione e configurazione user-friendly
   • Il prodotto è completato da un manuale d'uso in inglese, che fornisce una guida completa con diagrammi illustrati per facilitare l'installazione e la configurazione senza sforzo.

C. Principi tecnici

1. - Sì.Controllo dinamico dello spettro
   La tecnologia di salto di frequenza autoottimizzante garantisce l'integrità del canale indipendente, riducendo il rischio di interferenze e mantenendo prestazioni di rilevamento affidabili.
2. - Sì.Autenticazione del segnale digitale
   Gli identificatori unici crittografati con un meccanismo di verifica a più livelli migliorano la sicurezza e impediscono l'accesso o l'interferenza non autorizzati.
3. - Sì.Compensazione dell'IA ambientale
   L'adeguamento in tempo reale delle soglie di rilevamento basato sull'analisi ambientale compensa i cambiamenti delle condizioni ambientali, garantendo un rilevamento coerente e accurato.

III. Principio di funzionamento
Quando un oggetto entra nella zona di rilevamento e interrompe il fascio, cambia il segnale ricevuto dal ricevitore.questo cambiamento induce il meccanismo di auto-rilevamento a controllare il movimento della portaPer i sistemi di sicurezza, un raggio interrotto può inviare un segnale di allarme.

IV. Istruzioni di installazione

1. Apri il pannello anteriore dell'IR-20M per aprirlo.
2. Inserire i cavi nei loro alloggiamenti e fissare la base al muro utilizzando adeguate ancore o viti.
3. Collegare l'alimentazione all'interno dell'intervallo 12-24V DC/AC.
4. Verificare lo stato del LED rosso sul ricevitore; dovrebbe essere spento con la corretta impostazione.
5. Coprite il sensore con il pannello anteriore e fissatelo.
6. Testare la risposta del relè interrompendo il fascio più volte.

V. Ricorsi

1. - Sì.Automatizzazione di cancelli e porte
   • Utilizzato per l'induzione del corpo nei cancelli e il rilevamento anti-ladri nelle porte e finestre.
2. - Sì.Sistemi di sicurezza
   • Adatto per impianti di sicurezza nelle scuole, negli edifici commerciali, negli ospedali e nelle case.

VI. Conclusioni
Il sensore JUTAI IR-20 è una soluzione affidabile ed efficiente per i compiti di rilevamento all'aperto, che combina funzionalità avanzate, un funzionamento affidabile e un design facile da usare.
