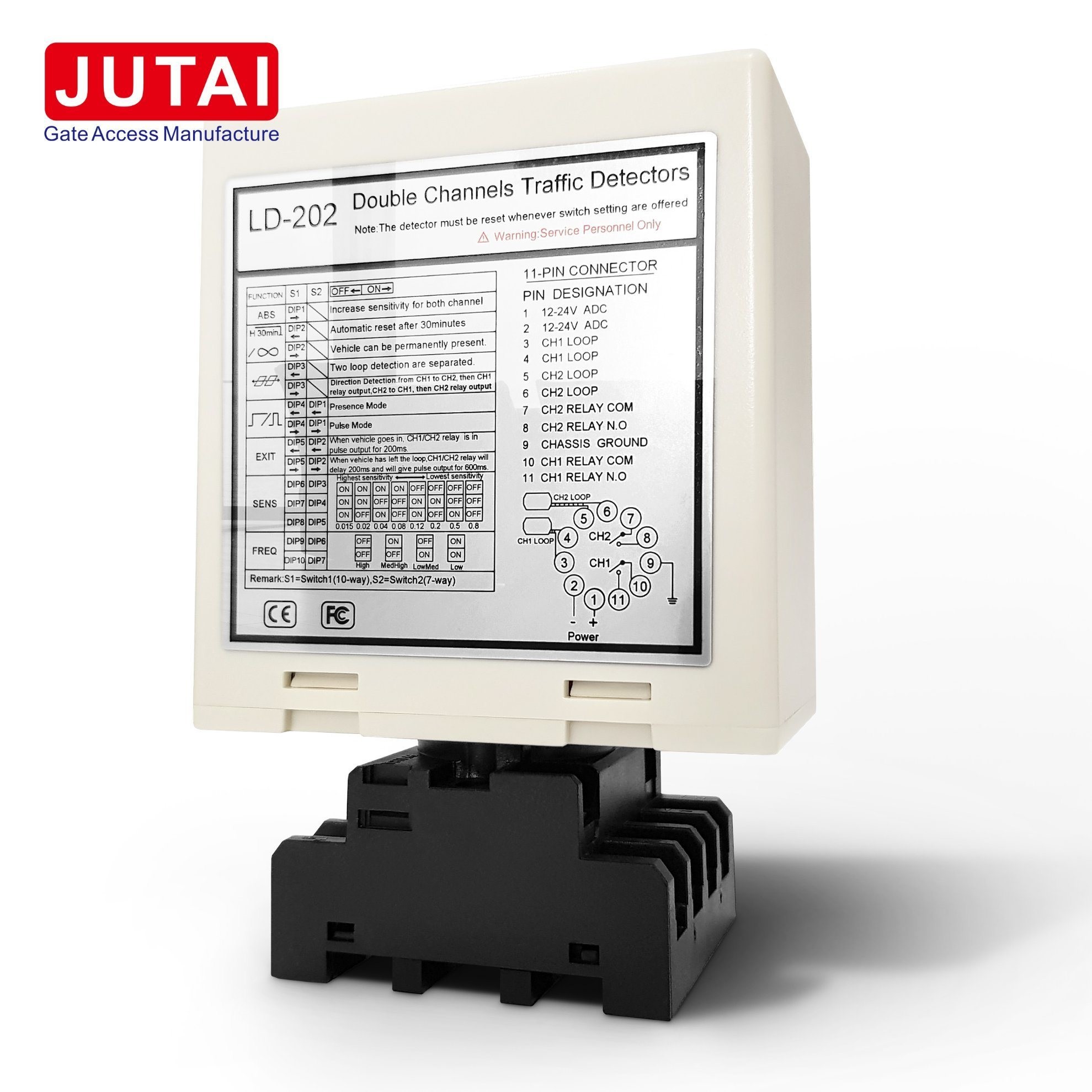

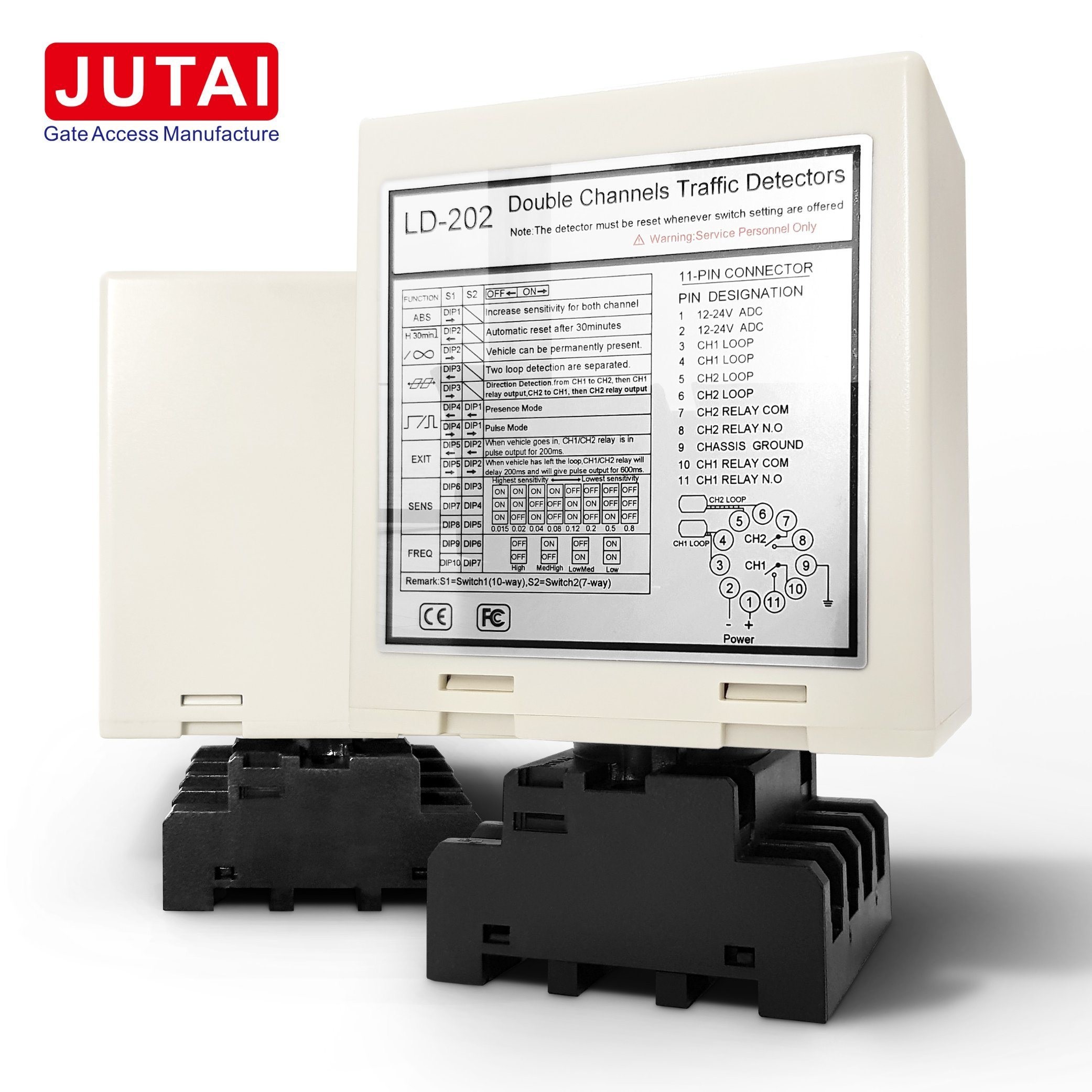

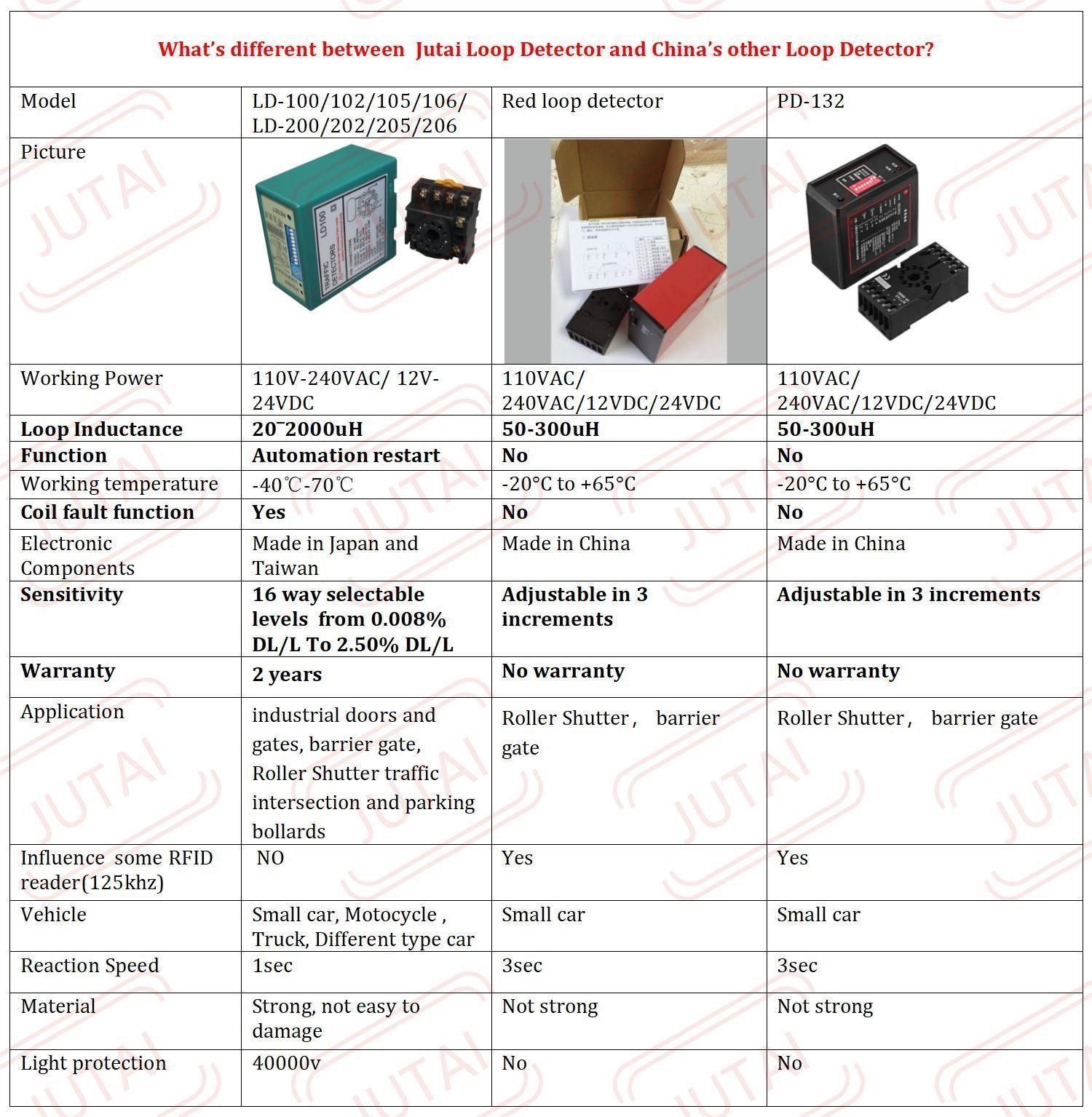

Detettore di veicoli a doppio canale da 110-240v

110-240v Traffic Inductive Dual Channel Loop Vehicle Detector con sensibilità 15uh-2000uh

Specificativi professionali del rilevatore di circuito del veicolo a doppio canale 110-240VAC

Applicazione:

• Porta automatica
• Sistema di semafori
• Meccanismi di azionamento del cancello
• Barriere operative
• Sistema di guida del parcheggio
• Attivare i distributori di carte nei parcheggi.
• Controllo delle barriere di parcheggio
• Controllo dell'accesso del veicolo
• Sistema di controllo del traffico / sistema di pedaggio del traffico
• Sistema di conteggio dei veicoli
• Porta e cancello motorizzati.
• Bolletti di sicurezza/ Persiane a rotolo/Porte del garage
• Azionamento della fotocamera

Connessioni

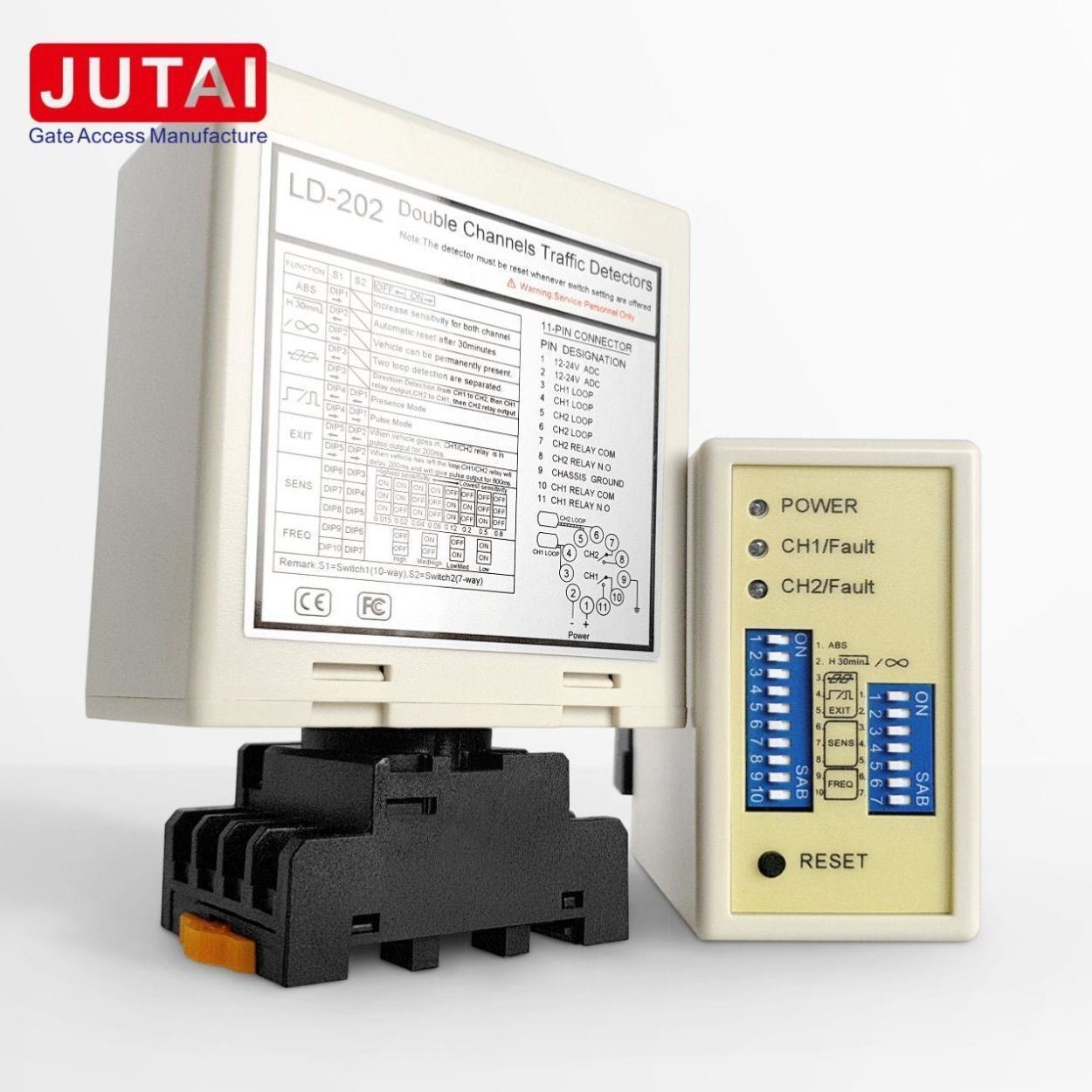

Indicatori e interruttori:

• LED di alimentazione (RED): si accende per indicare "Alimentazione".
• Dispositivo di rilevamento dei LED CH1:
  • Illuminazione continua: indica il rilevamento del veicolo.
  • Lampeggiamento lento: segnala un cortocircuito o torsioni insufficienti dopo il ciclo.
  • lampeggiamento rapido: indica un circuito aperto o torsioni eccessive dopo il ciclo.
• LED di rilevamento CH2:
  • Illuminazione continua: segnale di rilevamento del veicolo.
  • Lampeggiamento lento: indica un cortocircuito di circuito o torsioni insufficienti dopo il ciclo.
  • lampeggiamento rapido: indica un circuito aperto o torsioni eccessive dopo il ciclo.

Selezione della sensibilità:

• L'impostazione della sensibilità e della frequenza è facilitata tramite un interruttore di immersione a 7 vie e un interruttore di immersione a 10 vie.
• L'utente può scegliere tra 8 impostazioni diverse regolando le posizioni dell'interruttore dip sulla base delle tabelle fornite.
• Gli interruttori di immersione 6, 7 e 8 regolano la sensibilità CH1, con 0,8 che rappresenta la configurazione meno sensibile e 0,015 che indica la più sensibile.
• Gli interruttori di immersione 3, 4 e 5 controllano la sensibilità CH2, con 0,8 che rappresenta la configurazione meno sensibile e 0,015 che indica la più sensibile.

3. Interruttore 1=S1 : Selezione della funzione di loop del canale 1 (interruttore di immersione a 10 vie)

(1) ((Switch 1) DIP 1 & DIP 2 Aumento speciale di sensibilità per entrambi i rimorchi (entrambi i canali).

(2) ((Switch 1=S1) D3, D4, D5 e (Switch 2=S2) D1, D2 Funzioni speciali di impostazione (Mode1, 2, 3 Direction Detection. Mode 4, 5, 6 Normal mode, due circuiti di rilevamento sono separati)

(3)(Interruttore 1=S1) D6 & D7 & D8 e (Interruttore 2=S2) D3 & D4 & D5 Impostazione di CH1 e CH2 Selezione della sensibilità (Scelte di otto livelli).

(4) ((Switch 1=S1) D9 & D10 e (Switch2=S2) D6, D7 Frequenza di impostazione (20 K a 100 KHz).

* Tasto di ripristino: si prega di notare che l'LD-200 richiede la ripristino ogni volta che viene applicata una modifica delle impostazioni agli interruttori di immersione.

Precauzioni di installazione e risoluzione dei problemi:

• Le linee guida per il taglio delle bobine e l'incorporazione sono illustrate nel diagramma a destra.
• È consigliabile utilizzare fili ferromagnetici per la bobina di induzione, con una lunghezza totale fino a 500 metri.
• La dimensione della bobina di taglio deve essere un rettangolo con dimensioni che vanno da 1,0 a 2,0 metri di lunghezza e da 0,8 a 1,2 metri di larghezza, riducendo al minimo gli angoli retti agli angoli quando possibile.
• Visualizzazione raccomandata dell'installazione di giri tipici di bobina di base

Durante l'installazione, mantenere la presa e la presa del prodotto nella direzione verticale

Principio di funzionamento

Riconoscimento della direzione

La funzione di riconoscimento della direzione di LD-200/LD-202 garantisce che il rilevatore non attiva nuovamente il segnale quando la vettura passa davanti a un altro lettore UHF,registrare solo i registri di entrata o di uscita nel sistema.

Applicazione

• JUTAI LD200/202 serie di rilevatori di circuito veicolare a doppio canale, dotati di funzione di riconoscimento direzionale, adatti a molti casi di ingresso e uscita a canale singolo.
• Può essere collegato al controller JUTAI One door (Modello: AC-11), alla barriera di porta JUTAI (Modello: BR-110) e al lettore RFID a lungo raggio JUTAI (Modello: PUHF-9),con una capacità di accumulo di calore inferiore o uguale a 50 W,: JTHT-11), ideale per sistemi di controllo di accesso a ingresso/uscita a canale singolo.

Funzionamento come due rilevatori di circuito a singolo canale indipendenti

• LD-200/202 può funzionare come due rivelatori a circuito singolo indipendenti, adatti ai parcheggi standard con ingresso e uscita.
• Una bobina di loop attiva il lettore e legge la scheda, mentre l'altra è dedicata alla funzione anti-sparatura della barriera.
• Questa configurazione riduce i costi hardware associati all'utilizzo di rilevatori separati per ciascuna funzione, offrendo potenziali vantaggi di risparmio dal punto di vista economico.
• Per ottenere questo risultato è stata attivata la funzione di modalità di lavoro indipendente del LD-200/202, che gli consente di operare in modo efficace in questa duplice capacità.
