Protezione IP67 per la luce infrarossa

Shenzhen Jutai Comm Co., Ltd.

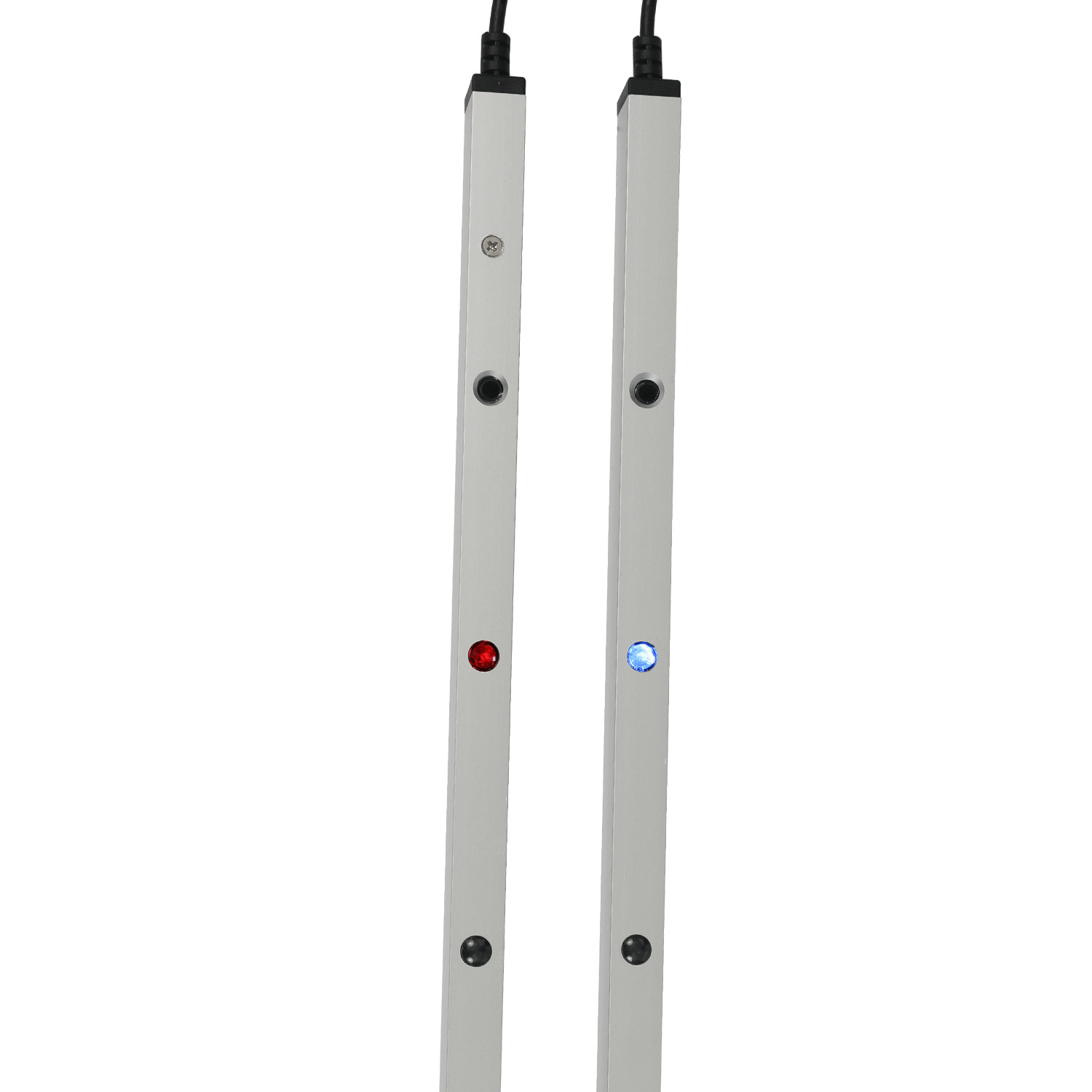

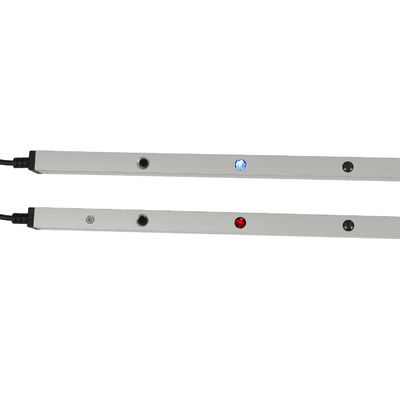

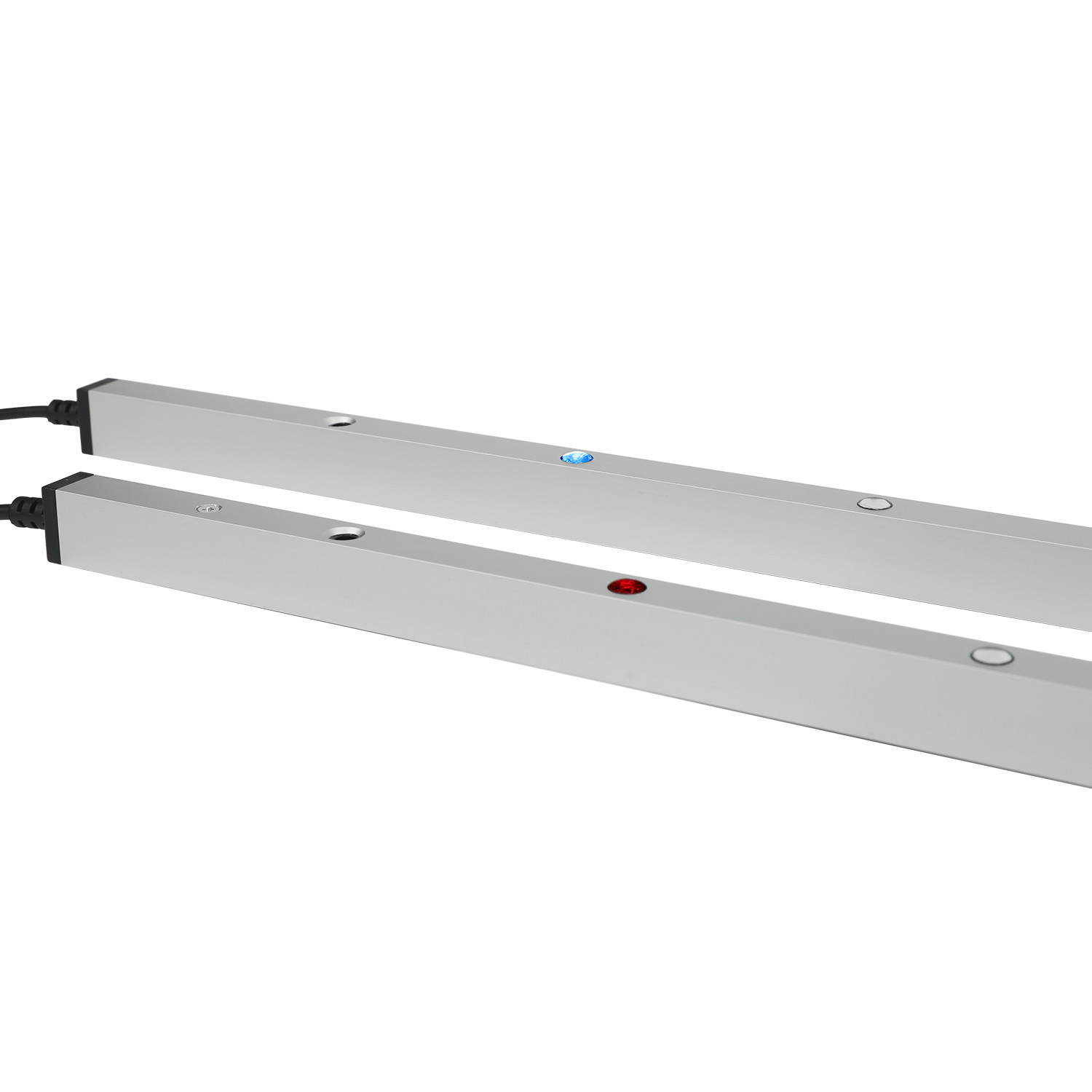

La cortina di luce di blanking di Shenzhen Jutai Comm Co., Ltd. è un dispositivo di sicurezza innovativo progettato per migliorare la protezione e l'efficienza operativa delle porte industriali.Dotato di un robusto sensore a infrarossi attivo che vanta una forte resistenza alla luce, questo apparecchio funziona in modo affidabile anche in condizioni di illuminazione difficili.fornisce un monitoraggio critico della sicurezza negli ambienti industriali, che lo rende un investimento inestimabile per garantire la sicurezza sul posto di lavoro.

Caratteristiche tecniche e vantaggi

• Integrazione del sistema senza soluzione di continuità: progettato per una facile integrazione in una varietà di sistemi di controllo delle porte, questo sensore garantisce la compatibilità e una integrazione operativa agevole.

• Installazione adattabile: il sensore può essere integrato direttamente nel bordo della porta, fornendo flessibilità per adattarsi a diverse configurazioni di porta e requisiti di installazione.

• Progettazione compatta ed efficiente: il modello CL15-8L8 è una cortina di luce compatta progettata specificamente per porte e cancelli automatici, garantendo una sicurezza affidabile in un'impronta ridotta.

• Ampio campo di applicazione: adatto a porte ad alta velocità, porte a sezione, porte a rotoli, porte telescopiche a chiusura verticale e ascensori per merci,dimostrando la sua versatilità in molteplici applicazioni industriali.

• Capacità di rilevamento preciso: utilizza la tecnologia del fascio trasparente per rilevare con precisione la presenza di individui o oggetti, prevenendo così incidenti e garantendo segnali di funzionamento tempestivi della porta.

• Opzioni di uscita flessibili: offre più metodi di uscita (NO/NC e COM), migliorando la flessibilità di integrazione con vari sistemi di controllo delle porte.

• Efficienza energetica: funziona con un basso consumo di corrente inferiore a 20 mA a DC12V e supporta un intervallo di tensione di lavoro di DC12-24V, garantendo un uso efficiente dell'energia.

• Cablaggio semplificato: la cortina di luce di sicurezza a vuoto elimina la necessità di un filo di sincronizzazione tra l'emittente e il ricevitore, semplificando il cablaggio in loco e riducendo i costi dei materiali.L' emittente richiede solo un filo di alimentazione, mentre il ricevitore ha bisogno di un cavo di alimentazione e di un cavo di uscita del segnale di relè.con una logica di circuito che garantisce la sincronizzazione attraverso questa trasmissione.

Specificità principali

• Modello: CL15-8L8
• Tecnologia: sensore a infrarossi attivo con forte resistenza alla luce
• Distanza di rilevamento: 8 metri.
• Tempo di risposta: veloce e affidabile
• Corrente di lavoro: < 20 mA a DC12V
• Tensione di funzionamento: DC12-24V
• Metodi di produzione: NO/NC e COM
• Applicazioni: porte ad alta velocità, porte a sezione, porte a rotolo, porte telescopiche a chiusura verticale, ascensori merci
• Altezza di protezione: massimo 1225 mm (modalità di occultamento), 1305 mm (modalità normale)
• Temperatura di funzionamento: -20 ~ +70°C
• Livello di protezione: IP67
• Materiale della conchiglia: lega di alluminio

Linee guida per l'installazione

1. Rimuovere le coperture e collegare i fili:

   • Distaccare i rivestimenti superiore e inferiore del sensore.
   • Stabilire le connessioni del filo e indirizzare l'estremità del filo attraverso la porta a filo designata.

2. Posizione e segno buchi:

   • Allineare il trasmettitore e il ricevitore in parallelo per confermare la posizione dell'installazione.
   • Segna le posizioni dei buchi con precisione sul muro.

3. Perforazione e riparazione:

   • Utilizzare un trapano a percussione per fare buchi nei punti segnalati.
   • Inserire i tappi per la parete nei fori perforati e fissarli con viti.

4. Montare trasmettitore e ricevitore:

   • Collegare il trasmettitore e il ricevitore alla parete utilizzando viti M3*25.
   • Collegare l'alimentazione e testare l'allineamento dei sensori.
   • Se necessario, regolare l'angolo ruotando il tubo di alluminio.
   • Tenere saldamente la vite di rotazione una volta allineata.

5. Sostituzione delle coperture e prova finale:

   • Riattaccare le coperture superiore e inferiore del sensore con viti M2*8.
   • eseguire una prova finale per assicurare il corretto funzionamento del sensore.

Migliorare la sicurezza sul posto di lavoro

Migliora la sicurezza e la sicurezza delle tue operazioni industriali con il Door Sensor Photocell Light Curtain. Questo sensore avanzato offre robuste funzionalità di sicurezza, tra cui una gamma di rilevamento di 8 metri,opzioni di installazione flessibiliLa sua integrazione senza soluzione di continuità con vari sistemi di controllo delle porte e la sua ampia gamma di applicazioni la rendono una scelta affidabile per migliorare la sicurezza in ambienti industriali.Fiducia nella qualità e nelle prestazioni della tenda luminosa CL15-8L8 per fornire la massima sicurezza e tranquillità.

Caratteristiche

• Integrazione: compatibile con tutti i tipi di sistemi di controllo delle porte
• Tipo di montaggio: integrazione diretta nel bordo della porta a causa del vuoto della porta
• Descrizione: Sensore automatico della cortina luminosa di sicurezza della porta
• Numero di modello: CL15-8L8 (8 travi, altezza 150 cm)
• Tipo: tenda per luci di sicurezza
• Utilizzo: porte ad alta velocità, porte a sezione, porte a rotolo, porte telescopiche a chiusura verticale, ascensori per merci
• Teoria: le tende di luce di sicurezza a tracciato sono utilizzate per le porte veloci e le porte a persiana a rotolo per evitare il taglio (persone o oggetti),rilevare con precisione persone o oggetti che passano per fornire segnali di apertura delle porte ed evitare potenziali rischi per la sicurezza.
• Prodotto: NO/NC, COM
• Corrente di lavoro: < 20mA@DC12V
• Tensione di funzionamento: DC12-24V
• Distanza di rilevamento: massimo 8 m
• Altezza di protezione: massimo 1225 mm (modalità di occultamento), 1305 mm (modalità normale)
• Metodo di uscita: NO/NC, COM
• Tracce: 8 tracce

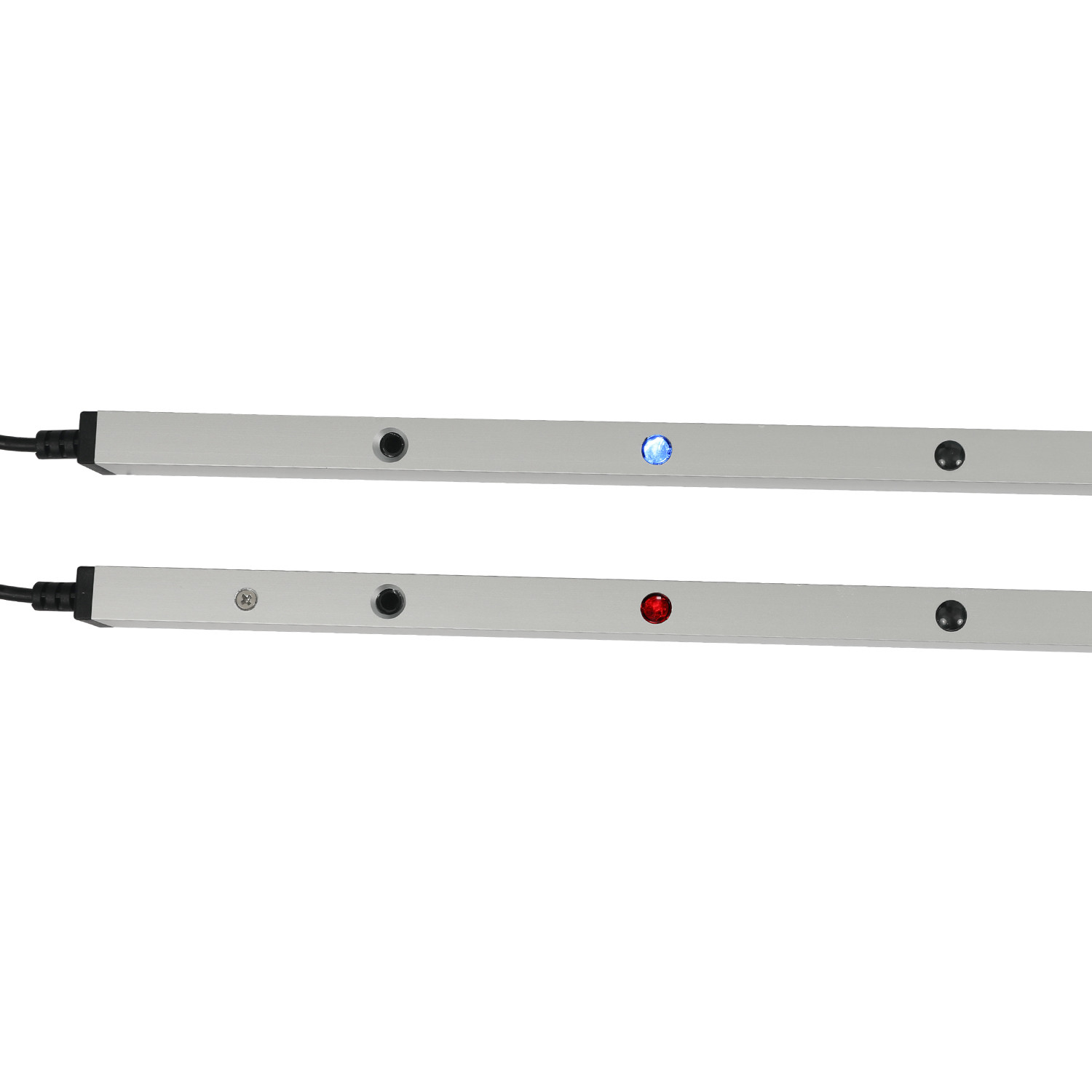

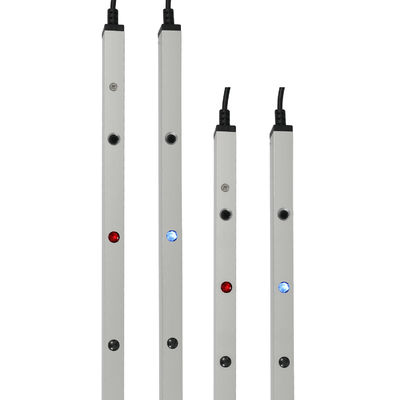

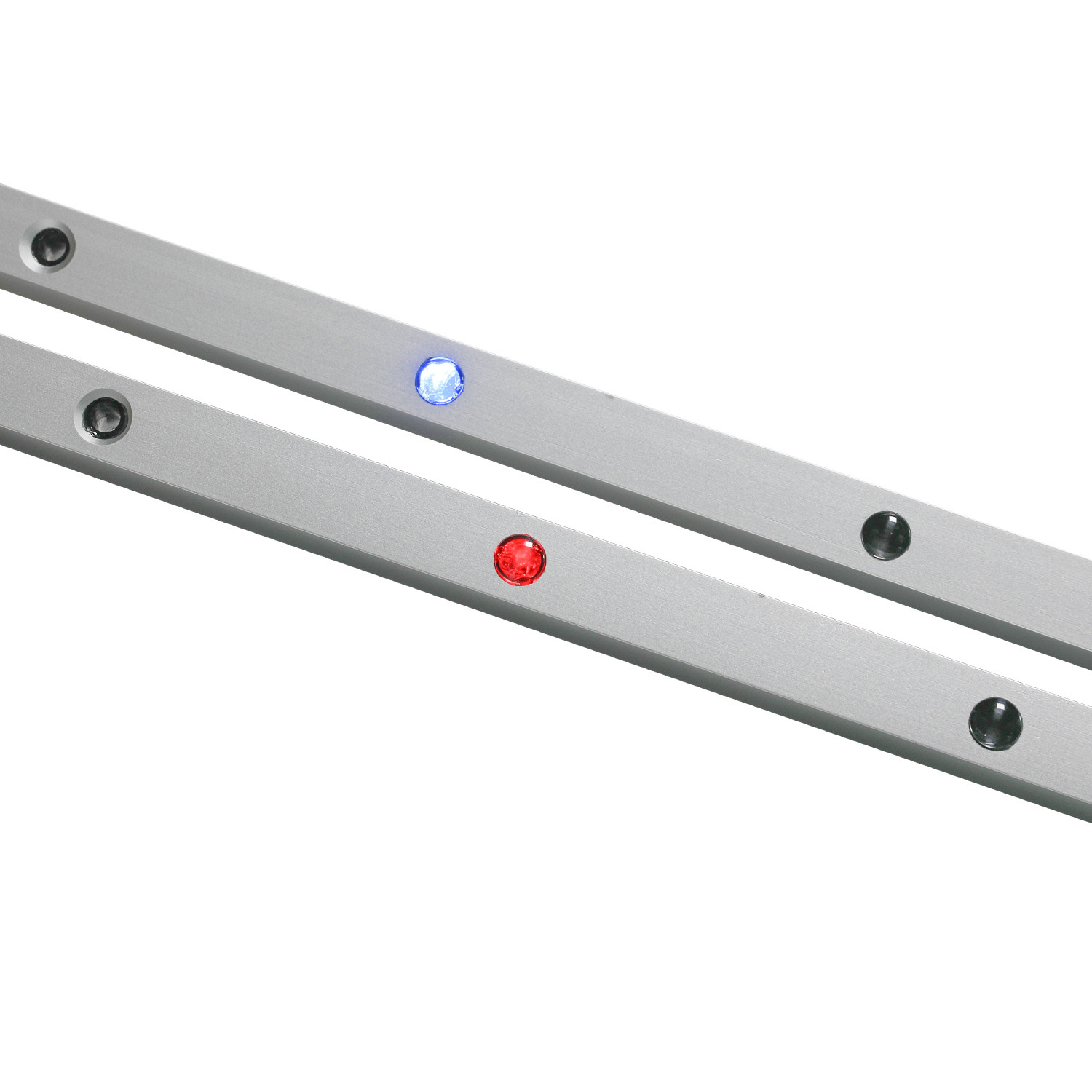

• Lo stato del LED:
  • Ricevitore: luce rossa (oggetto bloccato), luce blu (non bloccato), lampeggiante blu (emittente e ricevitore non allineati)
  • Trasmettitore: costante di luce blu (normale), lampeggiante di luce rossa (tensione inferiore a 9V, superiore a 28V)
• Temperatura di funzionamento: -20 ~ +70°C
• Livello di protezione: IP67
• Materiale della conchiglia: lega di alluminio
