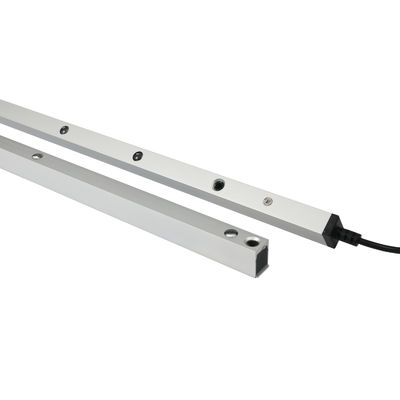

8 fasci di sicurezza di luce di cortina porta sensore di sblocco per la sicurezza delle porte sezionali ad alta velocità

Shenzhen Jutai Comm Co., Ltd.

La cortina di luce di blanking di Shenzhen Jutai Comm Co., Ltd. è un dispositivo di sicurezza avanzato progettato per migliorare la sicurezza e la funzionalità delle porte industriali.Dispone di un robusto sensore a infrarossi attivo con una forte resistenza alla luce, questo sensore garantisce un funzionamento affidabile anche in condizioni di illuminazione difficili.fornisce uno strato critico di protezione per gli ambienti industrialiQuesto sensore di livello industriale offre un monitoraggio completo della sicurezza, rendendolo un investimento essenziale per la sicurezza sul posto di lavoro.

Caratteristiche tecniche e vantaggi

• Integrazione del sistema senza soluzione di continuità: questo sensore è progettato per una facile integrazione con vari sistemi di controllo delle porte, garantendo una compatibilità e un'efficienza operativa senza soluzione di continuità.
• Installazione adattabile: la progettazione del sensore consente l'integrazione diretta nel bordo della porta, rendendolo altamente adattabile a diverse configurazioni di porta e scenari di installazione.
• Compatto ed efficiente: il modello CL15-8L8 è una cortina di luce compatta appositamente progettata per porte e cancelli automatici, fornendo misure di sicurezza affidabili con un'impronta minima.
• Ampio campo d'applicazione: ideale per porte ad alta velocità, porte sezionali, porte a rotoli, porte telescopiche a chiusura verticale e ascensori per merci,mostrando la sua versatilità in diverse applicazioni industriali.
• Capacità di rilevamento preciso: utilizza la tecnologia del fascio per rilevare con precisione la presenza di persone o oggetti, prevenendo così incidenti e garantendo il funzionamento tempestivo della porta.
• Opzioni di uscita flessibili: offre più metodi di uscita (NO/NC e COM), aumentando la flessibilità per l'integrazione con vari sistemi di controllo delle porte.
• Efficienza energetica: funziona con un basso consumo di corrente inferiore a 20mA a DC12V e supporta un intervallo di tensione di lavoro di DC12-24V, garantendo prestazioni di efficienza energetica.
• Cablaggio semplificato: la cortina di luce di sicurezza non richiede un filo di sincronizzazione tra l'emittente e il ricevitore, semplificando il cablaggio in loco e risparmiando materiali.L' emittente ha bisogno solo di un filo di alimentazioneIl segnale di sincronizzazione è incorporato nel raggio infrarosso,con la logica della scheda di circuito che consente la sincronizzazione tra l'emittente e il ricevitore tramite trasmissione a infrarossi.

Specificità principali

• Modello: CL15-8L8
• Tecnologia: sensore a infrarossi attivo con forte resistenza alla luce
• Distanza di rilevamento: 8 metri.
• Tempo di risposta: veloce e affidabile
• Corrente di lavoro: < 20 mA a DC12V
• Tensione di funzionamento: DC12-24V
• Metodi di produzione: NO/NC e COM
• Applicazioni: porte ad alta velocità, porte a sezione, porte a rotolo, porte telescopiche a chiusura verticale, ascensori merci
• Altezza di protezione: massimo 1225 mm (modalità di occultamento), 1305 mm (modalità normale)
• Temperatura di funzionamento: -20 ~ +70°C
• Livello di protezione: IP67
• Materiale della conchiglia: lega di alluminio

Linee guida per l'installazione

1. Rimuovere le coperture e collegare i fili:

   • Distaccare i rivestimenti superiore e inferiore del sensore.
   • Stabilire le connessioni del filo e indirizzare l'estremità del filo attraverso la porta a filo designata.

2. Posizione e segno buchi:

   • Allineare il trasmettitore e il ricevitore in parallelo per confermare la posizione dell'installazione.
   • Segna le posizioni dei buchi con precisione sul muro.

3. Perforazione e riparazione:

   • Utilizzare un trapano a percussione per fare buchi nei punti segnalati.
   • Inserire i tappi per la parete nei fori perforati e fissarli con viti.

4. Montare trasmettitore e ricevitore:

   • Collegare il trasmettitore e il ricevitore alla parete utilizzando viti M3*25.
   • Collegare l'alimentazione e testare l'allineamento dei sensori.
   • Se necessario, regolare l'angolo ruotando il tubo di alluminio.
   • Tenere saldamente la vite di rotazione una volta allineata.

5. Sostituzione delle coperture e prova finale:

   • Riattaccare le coperture superiore e inferiore del sensore con viti M2*8.
   • eseguire una prova finale per assicurare il corretto funzionamento del sensore.

Migliorare la sicurezza sul posto di lavoro

Migliora la sicurezza e la sicurezza delle tue operazioni industriali con il Door Sensor Photocell Light Curtain. Questo sensore avanzato offre robuste funzionalità di sicurezza, tra cui una gamma di rilevamento di 8 metri,opzioni di installazione flessibiliLa sua integrazione senza soluzione di continuità con vari sistemi di controllo delle porte e la sua ampia gamma di applicazioni la rendono una scelta affidabile per migliorare la sicurezza in ambienti industriali.Fiducia nella qualità e nelle prestazioni della tenda luminosa CL15-8L8 per fornire la massima sicurezza e tranquillità.

Caratteristiche

• Integrato in tutti i tipi di sistemi di controllo delle porte
• Tipo di montaggio: integrazione diretta nel bordo della porta a causa del vuoto della porta
• Descrizione: Sensore automatico della cortina luminosa di sicurezza della porta
• Numero di modello: CL15-8L8 (8 travi, altezza 150 cm)
• Tipo: tenda per luci di sicurezza
• Utilizzo: porte ad alta velocità, porte a sezione, porte rotanti, porte telescopiche a chiusura verticale, ascensori per merci
• Teoria: le tende di luce di sicurezza per il raggio trasparente sono utilizzate per le porte veloci e le porte a persiana a rotolo per evitare il taglio (persone o oggetti),e può rilevare con precisione persone o oggetti che passano per fornire segnali di apertura delle porte per evitare potenziali rischi per la sicurezza.
• Prodotto: NO/NC, COM
• Descrizione: tenda di luce di sicurezza
• Corrente di lavoro: < 20mA@DC12V
• Tensione di funzionamento: DC12-24V
• Distanza di rilevamento: massimo 8 m
• Altezza di protezione: massimo 1225 mm (modalità di occultamento), 1305 mm (modalità normale)
• Metodo di uscita: NO/NC, COM
• Tracce: 8 tracce
• Lo stato del LED:
  • Ricevitore: luce rossa (oggetto bloccato), luce blu (non bloccato), lampeggiante blu (emettitore e ricevitore non allineati)
  • Trasmettitore: costante di luce blu (normale), lampeggiante di luce rossa (tensione inferiore a 9V, superiore a 28V)
• Temperatura di funzionamento: -20 ~ +70°C
• Livello di protezione: IP67
• Materiale della conchiglia: lega di alluminio

Migliora la sicurezza delle porte industriali con il nostro sensore a luce infrarossa da 1500 mm, ideale per porte ad alta velocità con un raggio di rilevamento di 8 metri.
