DC12V/24V Home Surveillance Infrared Beam Motion Detector CE

DC12V/24V sorveglianza domestica Sensore di fascio di fotocelle attivo all'aperto Detettore a infrarossi

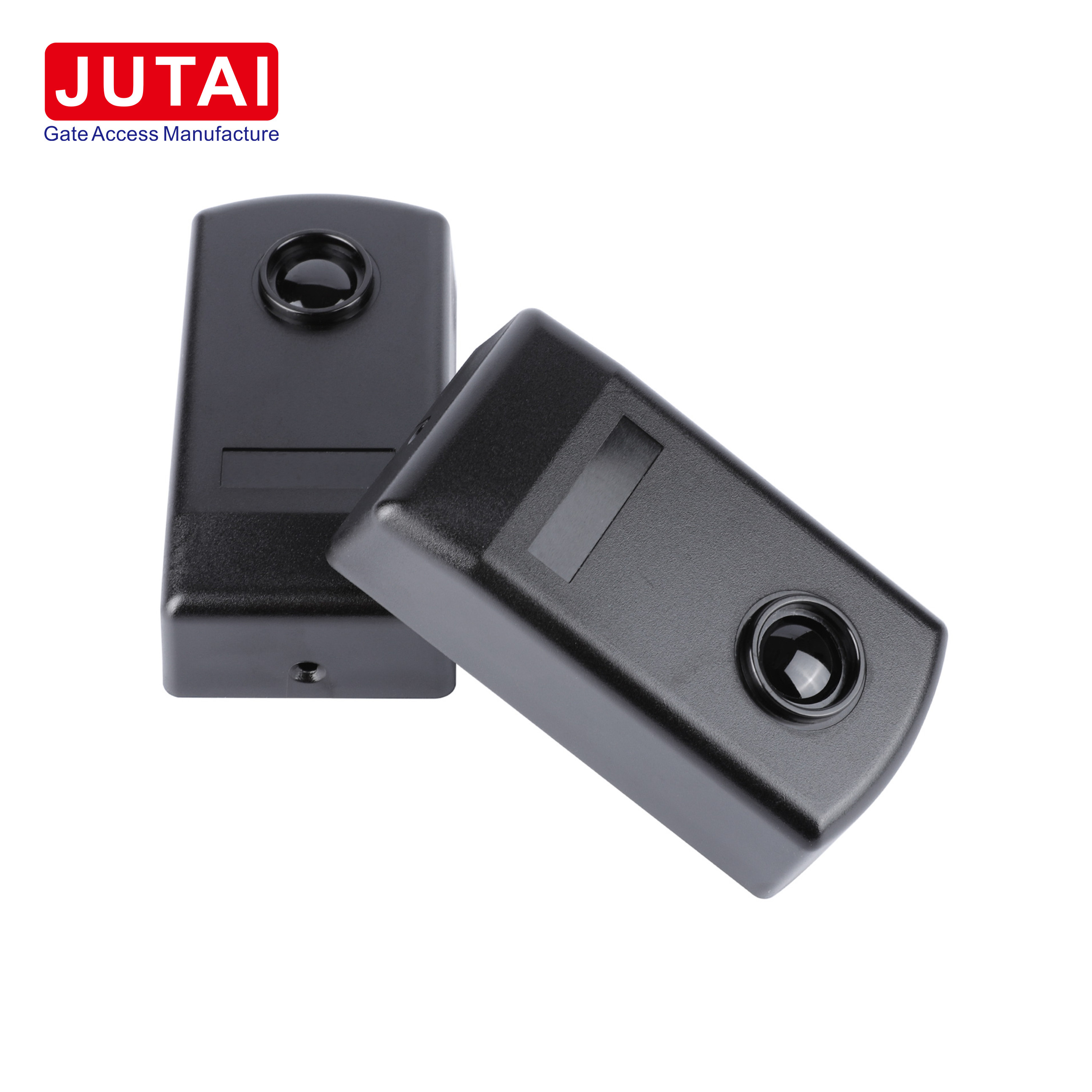

Miglioramento della sicurezza e dell'efficienza con il sensore a raggi infrarossi JUTAI IR-20

Caratteristiche chiave:

1. Ampia gamma di rilevamento: con una notevole portata fino a 30 metri, l'IR-20 garantisce una copertura completa, anche in ambienti esterni difficili.

2. Sensibilità aumentata: grazie all'alta sensibilità, l'IR-20 rileva anche i più piccoli movimenti o oggetti, rafforzando le misure di sicurezza.

3. Tempo di risposta rapido: con tempi di risposta veloci come il fulmine, l'IR-20 identifica rapidamente potenziali minacce, consentendo un'azione rapida.

4. Resiliente alle interferenze: progettato per resistere alle interferenze luminose ambientali, come la luce solare o le luci dei veicoli, l'IR-20 mantiene prestazioni costanti in qualsiasi condizione.

5. Installazione agevole: progettato per una facile installazione e allineamento, l'IR-20 semplifica le procedure di installazione, riducendo i tempi di inattività e semplificando le attività di manutenzione.

Applicazioni:

1. Controllo dell'accesso senza soluzione di continuità: Perfetto per porte automatiche e sistemi di controllo dell'accesso, l'IR-20 facilita il passaggio agevole di persone o veicoli, migliorando la sicurezza e la comodità.

2. Misure di sicurezza robuste: nelle applicazioni di sicurezza, l'IR-20 rileva efficacemente l'ingresso non autorizzato, fortificando il perimetro, le finestre e i protocolli di sicurezza delle porte.

3. Ottimizzazione industriale: in ambienti industriali, l'IR-20 ottimizza le linee di produzione rilevando con precisione le posizioni e i movimenti degli oggetti, migliorando l'efficienza operativa.

4. Gestione efficiente del parcheggio: utilizzato nei parcheggi, l'IR-20 gestisce in modo efficiente l'ingresso e l'uscita dei veicoli, garantendo un flusso di traffico regolare e un utilizzo efficace dei parcheggi.

Istruzioni di installazione:

1. Accesso conveniente: aprire il pannello anteriore della fotocella per accedere facilmente ai componenti interni.

2. Fissazione sicura: inserire i cavi nelle fessure designate e fissare saldamente la base al muro, garantendo la stabilità durante il funzionamento.

3. Opzioni di montaggio versatili: scegliere metodi di montaggio adatti per pareti o superfici metalliche, garantendo un posizionamento sicuro.

4. Corretta connessione: collegare i cavi e alimentare la fotocella entro la gamma di tensione specificata per prestazioni ottimali.

5. Allineamento accurato: allineare correttamente la fotocella per mantenere la corretta funzionalità, indicata dallo stato del LED rosso.

6. Prova funzionale: verifica la risposta del relè interrompendo il raggio infrarosso, garantendo un funzionamento affidabile.

7. Chiusura sicura: sostituire il pannello anteriore e fissarlo con le viti fornite per mantenere l'integrità e la funzionalità.

Vantaggi e caratteristiche:

1. Integrazione senza soluzione di continuità: l'IR-20 si integra perfettamente con vari sistemi di controllo delle porte, offrendo compatibilità e facilità d'uso.

2. Soluzioni di montaggio flessibili: le sue opzioni di montaggio adattabili, inclusa l'integrazione del bordo della porta, semplificano le procedure di installazione per una maggiore comodità.

3. Misure di sicurezza affidabili: con robuste caratteristiche di sicurezza, l'IR-20 garantisce una protezione affidabile per porte e cancelli automatici, dando priorità alla sicurezza degli utenti.

4. Ampio campo di applicazione: adatto a diversi tipi di porte e ambienti industriali, l'IR-20 offre versatilità nell'uso e nella distribuzione.

5. Capacità di rilevamento accurato: il rilevamento accurato di persone o oggetti che passano garantisce la prevenzione degli incidenti e misure di sicurezza più severe.

6. Efficienza: l'IR-20 funziona con basso consumo di energia e offre opzioni di uscita versatili, garantendo prestazioni efficienti e affidabili.

7. Durabilità in condizioni difficili: la sua classificazione di impermeabilità IP67 consente all'IR-20 di resistere a condizioni ambientali difficili, garantendo longevità e durata.

In conclusione, il sensore di fascio infrarosso JUTAI IR-20 rappresenta il culmine della sicurezza e dell'efficienza in varie applicazioni.e un processo di installazione facile da usare, l'IR-20 offre prestazioni ineguagliabili nel garantire sicurezza e comodità in ambienti diversi,consolidare il suo ruolo di componente indispensabile dei moderni sistemi di controllo degli accessi e di sicurezza.

Parametro tecnico

Dettagli di collegamento del JUTAI IR-20

Installazione della fotocella IR-20M: una guida passo passo

1Accesso all'interno:

• 1.1 Sollevare delicatamente il pannello anteriore della fotocella per mostrarne i componenti interni, consentendo un facile accesso durante l'installazione.

2. Inserimento e fissaggio del cavo:

• 2.1 Inserire con attenzione i cavi nei loro slot di alloggiamento designati all'interno della fotocella.
• 2.2 Fissare saldamente la base della fotocella alla parete utilizzando un dispositivo di montaggio appropriato, garantendo la stabilità e l'affidabilità.

3. Montaggio su parete o superficie metallica:

• 3.1 Se montato su una parete, fare tre fori di 5 ø e inserire adeguate ancorature a vite per ancorare saldamente la fotocella.
• 3.2 Per il montaggio su superfici metalliche, fare tre fori di 3 ø e utilizzare viti auto-attaccanti per assicurare un fissaggio sicuro.

4- Fate connessioni:

• 4.1 Collegare i cavi necessari alla fotocella, garantendo un adeguato isolamento e connessioni sicure.
• 4.2 Alimentare la fotocella con una tensione stabile compresa tra 12 e 24 V CC/AC per consentirne il funzionamento.

5- Assicurare il posizionamento corretto:

• 5.1 Verificare il posizionamento, l'allineamento e la connessione corretti dei componenti delle fotocelle per ottimizzare le prestazioni.
• 5.2 Confirmare che l'indicatore LED rosso del ricevitore rimane spento quando la fotocella è correttamente configurata.
• 5.3 Il LED rosso si accende se il raggio infrarosso viene interrotto, indicando eventuali ostacoli.

6Copertina con pannello anteriore:

• 6.1 Una volta verificate tutte le connessioni, coprire attentamente la fotocella con il pannello anteriore.
• 6.2 Inserire saldamente il pannello anteriore fino a fermarlo, assicurandone un'adattabilità adeguata, quindi chiuderlo in modo sicuro per proteggere i componenti interni.

7Sistema di prova:

• 7.1 effettuare una prova approfondita del sistema interrompendo intenzionalmente più volte il raggio infrarosso.
• 7.2 Osservare e confermare la corretta risposta del relè per convalidare la funzionalità della fotocella.

8Controllo del pannello anteriore:

• 8.1 Infine, fissare saldamente il pannello anteriore in posizione utilizzando le viti fornite, assicurandosi che rimanga saldamente attaccato alla fotocella.

Seguendo meticolosamente queste istruzioni passo dopo passo, è possibile installare e garantire con sicurezza il corretto funzionamento della fotocella IR-20M,aumentando così la sicurezza e l'efficienza della vostra applicazione.

Linee guida per l'installazione della fotocellula ad infrarossi cablata a 20 metri JUTAI IR-20

1. Preparare il sito di installazione:

   • Scegliere un luogo adatto che assicuri una copertura ottimale per il rilevamento.
   • Assicurarsi che l'area sia libera da ostacoli per evitare interferenze.

2. Posizione di montaggio:

   • Montare la fotocella a infrarossi ad un'altezza e ad un angolo adeguati per una copertura e una gamma di rilevamento massime.
   • Utilizzare una superficie di montaggio stabile e sicura per evitare movimenti o disallineamenti.

3. Connessioni di cablaggio:

   • Per la corretta connessione dei fili, consultare il diagramma di cablaggio o il manuale dell'utente fornito.
   • Assicurarsi che tutte le connessioni siano saldamente isolate per evitare problemi elettrici.

4. Fornitore di alimentazione:

   • Fornire un'alimentazione stabile nell'intervallo di tensione specificato (tipicamente 12-24 V CC).
   • Controllare la polarità e la tensione per evitare danni all'unità durante l'installazione.

5. Allineamento e prova:

   • Allineare le lampade a infrarossi l'una di fronte all'altra, garantendo una corretta copertura di rilevamento.
   • Testare la fotocella bloccando il raggio infrarosso e verificare la funzionalità della risposta del relè.

6. Accordamento:

   • Aggiustare le impostazioni di allineamento e sensibilità in base alle necessità per ottimizzare le prestazioni.
   • Ridurre al minimo i falsi allarmi o i mancati rilevamenti, affinando la fotocella.

7. Installazione sicura:

   • Dopo aver confermato il corretto funzionamento, fissare saldamente la fotocellula utilizzando il materiale di montaggio fornito.
   • Assicurarsi che tutti i collegamenti siano stretti e che l'unità sia protetta dai fattori ambientali.

Seguendo meticolosamente queste linee guida per l'installazione, potete garantire un'affidabilità e prestazioni di alto livello con la fotocella infrarossa con cavo a 20 metri JUTAI IR-20,fornendo sicurezza e comodità senza pari per le vostre esigenze.
