Giunta automatica porta fotocellulare raggi di sicurezza infrarossi porta con 30m di gamma

JUTAI Porta automatica fotocellula infrarosso fotocellula fascio sensore cablato con raggio di 30m

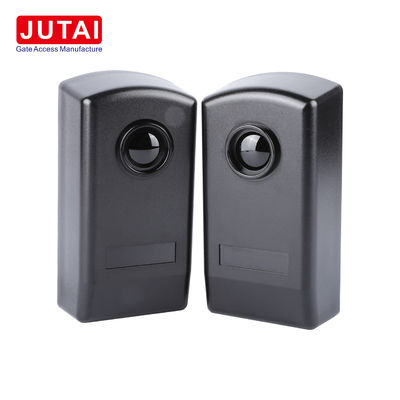

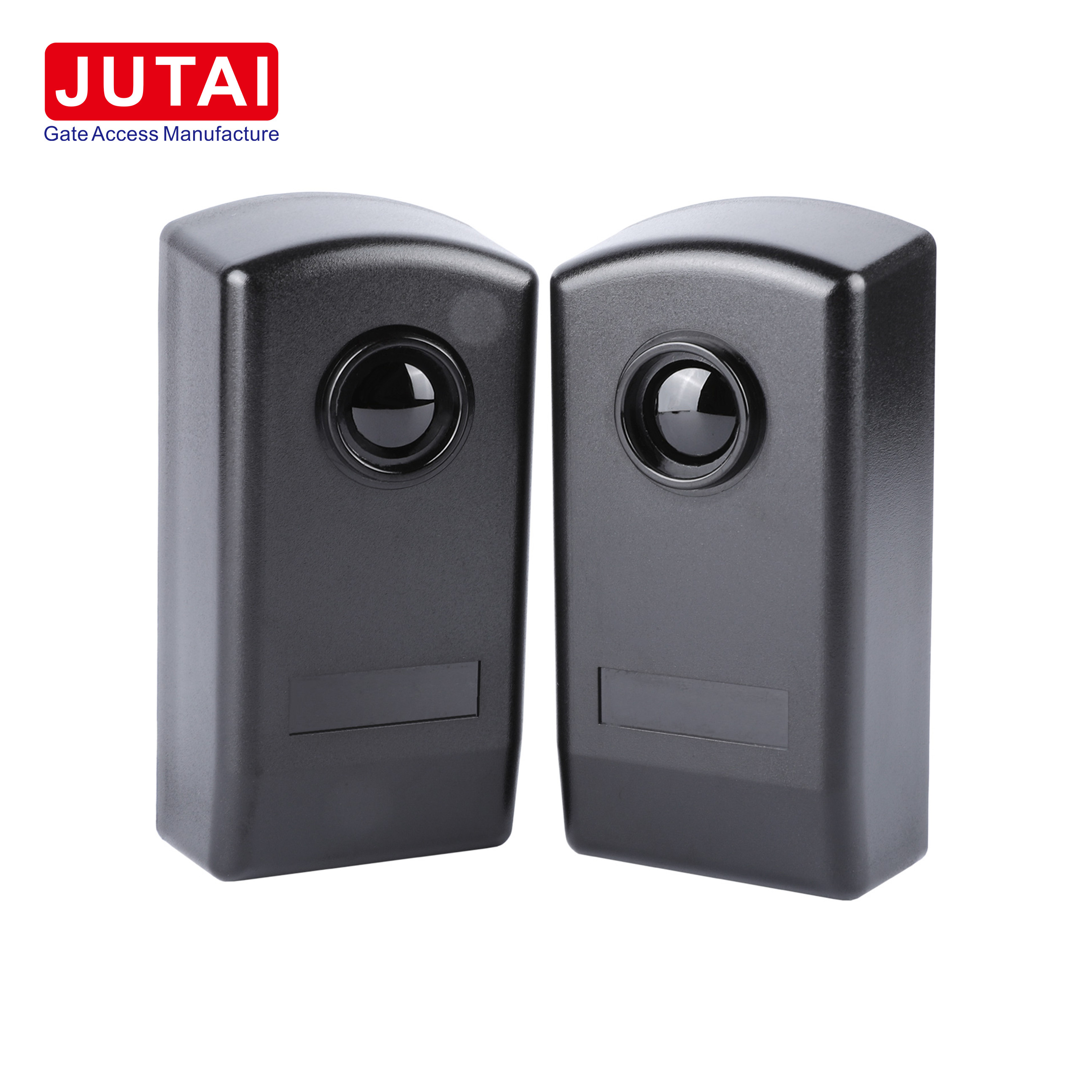

Miglioramento della sicurezza e dell'efficienza con il sensore a raggi infrarossi JUTAI IR-20

1. Caratteristiche chiave:

1.1 Ampio raggio di rilevamento: l'IR-20 vanta un'impressionante distanza di rilevamento fino a 30 metri, garantendo una vasta copertura anche in condizioni esterne difficili.

1.2 Sensibilità aumentata: la sua elevata sensibilità consente il rilevamento accurato di oggetti minuscoli o movimenti sottili, rafforzando le misure di sicurezza.

1.3 Tempo di risposta rapido: dotato di tempi di risposta veloci come il fulmine, l'IR-20 rileva e reagisce rapidamente alle potenziali minacce, garantendo un'azione tempestiva.

1.4 resistente alle interferenze: progettato per resistere alle interferenze luminose ambientali, come la luce solare o le luci dei veicoli, l'IR-20 mantiene prestazioni costanti indipendentemente dai fattori esterni.

1.5 Instalazione facile da usare: progettato per una facile installazione e allineamento, l'IR-20 semplifica le procedure di installazione, riducendo i tempi di fermo e semplificando le attività di manutenzione.

2. Applicazioni:

2.1 Controllo dell'accesso senza soluzione di continuità: ideale per porte automatiche e sistemi di controllo dell'accesso, l'IR-20 facilita il passaggio agevole di persone o veicoli, migliorando la sicurezza e la comodità.

2.2 Forte misure di sicurezza: nelle applicazioni di sicurezza, l'IR-20 rileva efficacemente l'ingresso non autorizzato, fortificando il perimetro, le finestre e i protocolli di sicurezza delle porte.

2.3 Ottimizzazione industriale: in ambienti industriali, l'IR-20 ottimizza le linee di produzione rilevando con precisione le posizioni e i movimenti degli oggetti, migliorando l'efficienza operativa.

2.4 Gestione efficiente del parcheggio: utilizzato nei parcheggi, l'IR-20 gestisce in modo efficiente l'ingresso e l'uscita dei veicoli, garantendo un flusso di traffico regolare e un utilizzo efficace dei posti auto.

3. Istruzioni di installazione:

3.1 Comodo accesso: aprire il pannello anteriore della fotocella per accedere facilmente ai componenti interni.

3.2 Fissazione sicura: inserire i cavi nelle fessure designate e fissare saldamente la base al muro, garantendo la stabilità durante il funzionamento.

3.3 Opzioni di montaggio versatili: scegliere metodi di montaggio idonei per le pareti o le superfici metalliche, garantendo un posizionamento sicuro.

3.4 Corretta connessione: collegare i cavi e alimentare la fotocella nell'intervallo di tensione specificato per prestazioni ottimali.

3.5 Allineamento accurato: allineare correttamente la fotocella per mantenere la corretta funzionalità, indicata dallo stato del LED rosso.

3.6 Prova funzionale: verifica la risposta del relè interrompendo il raggio infrarosso, garantendo un funzionamento affidabile.

3.7 Chiusura sicura: sostituire il pannello anteriore e fissarlo con viti per mantenere l'integrità e la funzionalità.

4. Vantaggi e caratteristiche:

4.1 Integrazione senza soluzione di continuità: l'IR-20 si integra perfettamente con vari sistemi di controllo delle porte, offrendo compatibilità e facilità d'uso.

4.2 Soluzioni di montaggio flessibili: le sue opzioni di montaggio adattabili, inclusa l'integrazione del bordo della porta, semplificano le procedure di installazione per una maggiore comodità.

4.3 Misure di sicurezza affidabili: grazie a robuste caratteristiche di sicurezza, l'IR-20 garantisce una protezione affidabile per porte e cancelli automatici, dando priorità alla sicurezza degli utenti.

4.4 Applicazione versatile: adatto a diversi tipi di porte e ambienti industriali, l'IR-20 offre versatilità nell'uso e nella distribuzione.

4.5 Capacità di rilevamento di precisione: un accurato rilevamento di persone o oggetti che passano garantisce la prevenzione degli incidenti e misure di sicurezza più severe.

4.6 prestazioni efficienti: l'IR-20 funziona con un basso consumo di energia e offre opzioni di uscita versatili, garantendo prestazioni efficienti e affidabili.

4.7 Durabilità in condizioni difficili: la sua resistenza all'acqua IP67 consente all'IR-20 di resistere a condizioni ambientali difficili, garantendo longevità e durata.

5. Conclusione:

In conclusione, il sensore di fascio infrarosso JUTAI IR-20 rappresenta il culmine della sicurezza e dell'efficienza in varie applicazioni.e un processo di installazione facile da usare, l'IR-20 offre prestazioni ineguagliabili nel garantire sicurezza e comodità in ambienti diversi,consolidare il suo ruolo di componente indispensabile dei moderni sistemi di controllo degli accessi e di sicurezza.




Parametro tecnico

Dettagli di collegamento del JUTAI IR-20

Installazione della fotocella IR-20M: una guida passo passo

1. Accesso all'interno:

1.1 Sollevare delicatamente il pannello anteriore della fotocella per mostrarne i componenti interni, consentendo un facile accesso durante l'installazione.

2. Inserimento e fissaggio del cavo:

2.1 Inserire con attenzione i cavi nei loro slot di alloggiamento designati all'interno della fotocella.

2.2 Fissare saldamente la base della fotocella alla parete utilizzando un dispositivo di montaggio appropriato, garantendo la stabilità e l'affidabilità.

3. Montaggio su parete o superficie metallica:

3.1 Se montato su una parete, fare tre fori di 5 ø e inserire adeguate ancorature a vite per ancorare saldamente la fotocella.

3.2 Per il montaggio su superfici metalliche, fare tre fori a 3 ø e utilizzare viti autoattaccabili per assicurare un fissaggio sicuro.

4. Creare connessioni:

4.1 Collegare i cavi necessari alla fotocella, garantendo un adeguato isolamento e connessioni sicure.

4.2 Alimentare la fotocella con una tensione stabile compresa tra 12 e 24 V di corrente continua/corrente per consentirne il funzionamento.

5. Assicurare il posizionamento corretto:

5.1 Verificare il posizionamento, l'allineamento e la connessione corretti dei componenti delle fotocelle per ottimizzare le prestazioni.

5.2 Confirmare che l'indicatore LED rosso del ricevitore rimane spento quando la fotocella è correttamente configurata.

5.3 Il LED rosso si accende se il raggio infrarosso viene interrotto, indicando eventuali ostacoli.

6. Copertina con pannello anteriore:

6.1 Una volta verificate tutte le connessioni, coprire attentamente la fotocella con il pannello anteriore.

6.2 Inserire saldamente il pannello anteriore fino a fermarlo, assicurando un'adeguatezza, quindi chiuderlo in modo sicuro per proteggere i componenti interni.

7. Sistema di prova:

7.1 effettuare una prova approfondita del sistema interrompendo intenzionalmente più volte il raggio infrarosso.

7.2 Osservare e confermare la corretta risposta del relè per convalidare la funzionalità della fotocella.

8. Pannello anteriore sicuro:

8.1 Infine, fissare saldamente il pannello anteriore in posizione utilizzando le viti fornite, assicurandosi che rimanga saldamente attaccato alla fotocella.

Seguendo meticolosamente queste istruzioni passo dopo passo, è possibile installare e garantire con sicurezza il corretto funzionamento della fotocella IR-20M,aumentando così la sicurezza e l'efficienza della vostra applicazione.

Linee guida di installazione:

1. Preparare il sito di installazione: scegliere un luogo adatto per l'installazione della fotocella a infrarossi cablata a 20 metri JUTAI IR-20.Assicurarsi che l'area sia libera da ostacoli e fornisca una copertura ottimale per il rilevamento.

2. Posizione di montaggio: montare la fotocella a infrarossi ad un'altezza e ad un angolo che consentano la massima copertura e gamma di rilevamento.La superficie di montaggio deve essere stabile e sicura per evitare movimenti o disallineamenti..

3. Connessioni di cablaggio: collegare i fili della fotocella a infrarossi secondo il diagramma di cablaggio o il manuale d'uso fornito.Assicurare un adeguato isolamento e connessioni sicure per evitare problemi elettrici.

4. Fornitura di alimentazione: fornire una fonte di alimentazione stabile all'interno del range di tensione specificato (in genere 12-24V DC) alla fotocellula a infrarossi.

5. Allineamento e prova: una volta installate e alimentate, allineare le lampade a infrarossi per assicurarsi che siano rivolte l'una verso l'altra e che la distanza di rilevamento soddisfi le esigenze.Testare la fotocella bloccando il raggio infrarosso e verificando la risposta del relè.

6. Fine-Tuning: se necessario, regolare l'allineamento e le impostazioni di sensibilità della fotocellula a infrarossi per ottimizzare le sue prestazioni e ridurre al minimo i falsi allarmi o i rilevamenti mancati.

7. Installazione sicura: dopo aver confermato il corretto funzionamento, fissare in modo sicuro la fotocella a infrarossi sul posto utilizzando l'hardware di montaggio fornito.Assicurarsi che tutti i collegamenti siano stretti e che l'unità sia protetta dai fattori ambientali.

Seguendo meticolosamente queste linee guida di installazione, potrete sperimentare affidabilità e prestazioni di alto livello con la fotocella infrarossa con cavo a 20 metri JUTAI IR-20,fornendo sicurezza e comodità senza pari per le vostre esigenze.
