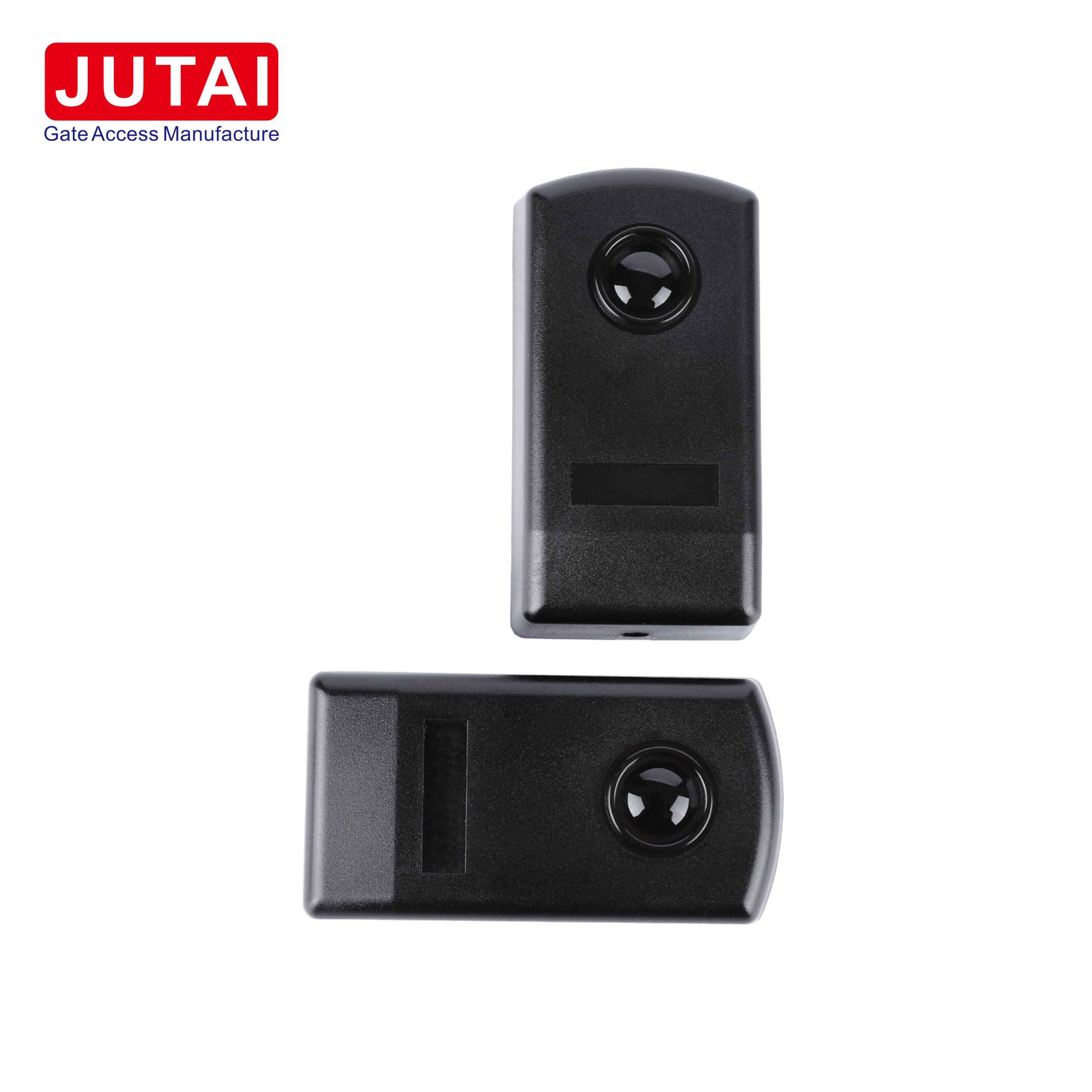

Fonti infrarosse a fotocellule automatiche per porte personalizzabili JUTAI

Caratteristiche:

1. Rilevazione a lunga distanza: può rilevare oggetti fino a 30 metri di distanza, anche alla luce del sole all'aperto.
2. Alta sensibilità: in grado di rilevare con precisione piccoli oggetti o movimenti sottili.
3. Tempo di risposta rapido: fornisce un rilevamento rapido, ideale per applicazioni che richiedono una risposta rapida.
4. Alta resistenza alle interferenze: resistente alle interferenze luminose ambientali, garantendo prestazioni stabili.
5. Facile installazione: progettato per una facile installazione e allineamento, semplificando l'installazione e la manutenzione dell'utente.

Applicazioni:

1. Porte automatiche e sistemi di controllo dell'accesso: rileva persone o veicoli che passano, controlla l'apertura e la chiusura delle porte.
2. Sistemi di sicurezza: rileva l'ingresso non autorizzato, comunemente utilizzato per la sicurezza del perimetro, delle finestre e delle porte.
3. Automazione industriale: utilizzato nelle linee di produzione e nelle cinghie trasportatrici per rilevare posizioni e movimenti di oggetti, controllare le operazioni dei macchinari.
4. Gestione del parcheggio: rileva l'ingresso e l'uscita dei veicoli nei parcheggi, controlla i cancelli di barriera o monitora l'occupazione dei parcheggi.

Istruzioni di installazione:

1. Accesso all'interno: aprire il pannello anteriore della fotocella per accedere ai suoi componenti.
2. Inserimento del cavo e fissaggio della base: inserire i cavi nelle fessure e fissare saldamente la base al muro.
3. Montaggio: fare buchi per il montaggio di pareti o di superfici metalliche e inserire viti adatte.
4. Fate connessioni: collegate i cavi e alimentate la fotocella con 12-24V di tensione CC/AC.
5. Posizionamento corretto: allineare correttamente la fotocella, assicurandosi che il LED rosso sul ricevitore rimanga spento quando allineato correttamente.
6. Sostituire il pannello anteriore: una volta verificate le connessioni, sostituire il pannello anteriore in modo sicuro.
7. Sistema di prova: interrompere il raggio infrarosso per verificare la risposta del relè.
8. Proteggere il pannello anteriore: infine, proteggere il pannello anteriore con le viti fornite.

Esperienza di affidabilità di alto livello:

• Distanza di rilevamento stabile: offre un rilevamento stabile su 20 metri.
• Lampade a infrarossi di alta qualità: utilizza marchi tedeschi rinomati per una distanza e una resistenza luminose costanti.
• Relai affidabili: dispone di relai del marchio Omron giapponese, garantendo la compatibilità con vari marchi di operatori di porte.
• Tecnologia di montaggio superficiale (SMT): garantisce l'accuratezza e la coerenza della produzione di lotti attraverso rigorosi standard di qualità.

Applicazioni per il sensore IR-20 a infrarossi:

• Utilizzato in porte scorrevoli automatiche, aperture di cancelli, porte da garage, ecc.
• Consiste in un trasmettitore e un ricevitore, che producono un raggio infrarosso.
• Adatti per apertori di cancelli scorrevoli, apertori di cancelli oscillanti e barriere a braccio.
• E' fatto di materiale anti-ultravioletto di alta qualità, che garantisce durabilità.

Specificità:

• Fonte di alimentazione: 12/24 ((VAC/VDC)
• Rango massimo: fino a 20 metri (in casa o all'aperto)
• Temperatura di funzionamento: da -10°C a +60°C
• Classificazione IP: IP65
• Materiale: ABS
• Adatto per cortile, parete, giardino, ecc.

Dettagli della connessione:

• Fissate il sensore oculare a raggi infrarossi su entrambi i lati della porta automatica.
• Le parti di trasmissione e di ricezione devono essere sulla stessa linea orizzontale per garantire stabilità e affidabilità.

Il sensore a raggi infrarossi JUTAI IR-20M offre un'eccezionale affidabilità e prestazioni, che lo rendono una scelta ideale per varie applicazioni di rilevamento.
