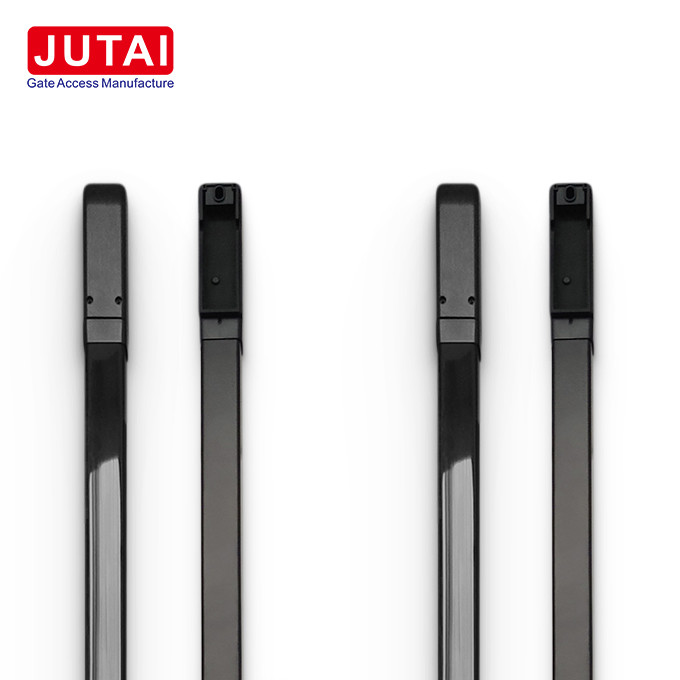

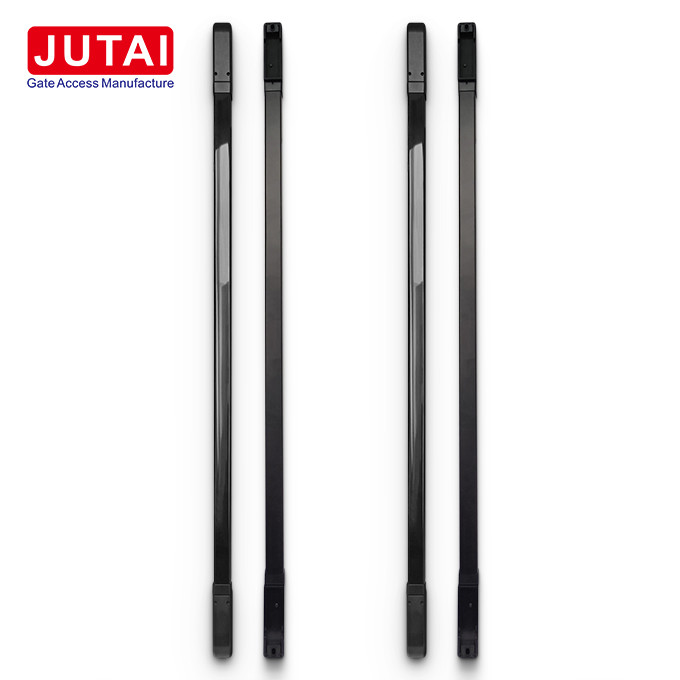

Sensore di cortina di luce a infrarossi 1m 4 fasci

Nome del prodotto: JUTAI Safety Light Curtain Sensor

Descrizione del prodotto: Il sensore di cortina di luce di sicurezza JUTAI è una soluzione avanzata progettata per garantire la sicurezza delle porte industriali, dei cancelli di barriera e delle aree residenziali.In piedi ad un metro di altezza e dotato di 4 raggi infrarossi, questo sensore offre funzionalità e affidabilità senza precedenti, progettato per resistere a ambienti difficili e a interferenze luminose intense,fornisce una protezione robusta con una classificazione impermeabile IP65.
Principio di funzionamento: il sensore per cortina di luce di sicurezza JUTAI opera attraverso l'emissione, la propagazione, l'interazione, la riflessione e la ricezione di radiazioni infrarosse.Ecco una ripartizione dettagliata dei suoi principi di lavoro:

1. Emissioni a infrarossi: il sensore emette un raggio a infrarossi utilizzando un emittente a infrarossi incorporato.
2. Propagazione del raggio: questo raggio infrarosso viaggia lungo un percorso predefinito, creando una barriera di rilevamento invisibile.
3. Interazione con il bersaglio: quando un oggetto incrocia il raggio, interagisce con la luce infrarossa riflettendola, assorbendola o disperdendola.
4. Riflessione o diffusione: il ricevitore infrarosso del sensore cattura la luce infrarossa riflessa o dispersa dall'oggetto.
5. Processo del segnale: il sensore elabora il segnale ricevuto per analizzare attributi come la forza e la frequenza del segnale, determinando dettagli cruciali sull'oggetto, come la sua presenza e la sua distanza.
6. Risultati di uscita: i dati elaborati vengono quindi convertiti in segnali elettrici o digitali, che possono innescare azioni, allarmi o registrazione dei dati.

Caratteristiche chiave:

• Durabilità eccezionale: progettato per resistere a gravi interferenze luminose e condizioni esterne difficili, con una classificazione impermeabile IP65 per una durata lunga.
• Distanza di rilevamento estesa: con una gamma di rilevamento superiore a 15 metri, che offre una copertura ampia e affidabile.

Funzionalità:

1. Sicurezza delle porte industriali: riapre automaticamente le porte se viene rilevato un oggetto durante la chiusura, migliorando i protocolli di sicurezza.
2. Protezione delle porte di barriera: Perfetto per le porte di barriera, il sensore riapre immediatamente le porte quando rileva una persona o un veicolo durante la chiusura.
3. Sicurezza domestica migliorata: aumenta la sicurezza domestica attivando un'uscita di relè quando viene rilevato un ingresso non autorizzato, scoraggiando efficacemente potenziali intrusi.
4. Opzioni di personalizzazione: il sensore di cortina della luce di sicurezza può essere personalizzato in varie lunghezze e configurazioni di fascio per soddisfare requisiti specifici, garantendo una ottima adattabilità e prestazioni.

Specificità:

• Modello: PB20-16L15
• Tecnologia: tecnica ottica a infrarossi
• Modalità di rilevamento: rilevamento della presenza
• Numero di travi: 4 (può essere personalizzato)
• Lunghezza: 1m (può essere personalizzata)
• Distanza di rilevamento: 15 m.
• Tensione di funzionamento: 12-24V
• Corrente di funzionamento del trasmettitore: < 50 mA
• Corrente di funzionamento del ricevitore: < 50 mA
• Tempo di risposta: 50/100/150/200 ms regolabile
• Tempo di attivazione: bloccare un fascio di luce, attivare in 2 secondi; bloccare 2 fasci adiacenti o più, attivare immediatamente
• Metodo di innesco: innesco a fascio singolo o innesco a fascio multiplo (si può selezionare)
• Temperatura di lavoro: 20~60°C
• Umidità relativa: 90%RH al massimo; (senza condensazione)
• Fonte di allarme: Fonte cablata, relèFonte 30VDC@2A, 125VAC@1A
• Via di uscita (modello cablato): trasmissione cablata (NO/NC)
• Angolo di rotazione: 180° orizzontale
• Livello IP: IP65
• Materiale: lega di alluminio e plastica PC

Passi di operazione:

Rimuovere le coperture e collegare i fili:

1. Distaccare i rivestimenti superiore e inferiore del sensore.
2. Stabilire le connessioni del filo e indirizzare l'estremità del filo attraverso la porta a filo designata.

Posizione e segno buchi:

1. Confirmare la posizione di installazione assicurando che il trasmettitore e il ricevitore siano allineati in parallelo.
2. Segna con precisione le posizioni dei fori sul muro.

Perforazione e riparazione:

1. Utilizzare un trapano a percussione per fare buchi nei punti predeterminati.
2. Inserire dei tappi per la parete nei fori perforati e fissarli con viti.

Montare trasmettitore e ricevitore:

1. Utilizzare viti M3*25 per fissare il trasmettitore e il ricevitore sulla parete.
2. Collegare l'alimentazione e testare l'allineamento dei sensori.
3. Se necessario, regolare l'angolo ruotando il tubo di alluminio.
4. Una volta allineato, fissare saldamente la vite rotante.

Sostituzione delle coperture e prova finale:

1. Fissare le coperture superiore e inferiore del sensore con viti M2*8.
2. eseguire una prova finale per assicurarsi che il sensore funzioni correttamente.

FAQ:

Quali sono alcuni problemi comuni di installazione?

• La nostra sezione FAQ affronta i potenziali problemi di installazione e fornisce soluzioni complete per garantire un processo di installazione semplificato.

Come posso risolvere i problemi se il sensore non funziona correttamente?

• La FAQ contiene dettagliati suggerimenti di risoluzione dei problemi per aiutare a risolvere eventuali problemi durante le fasi di installazione o di funzionamento.
