Sensore fotoelettrico anti luce forte per la sicurezza dei cancelli automatici

Sensore fotoelettrico anti luce forte per la sicurezza dei cancelli automatici

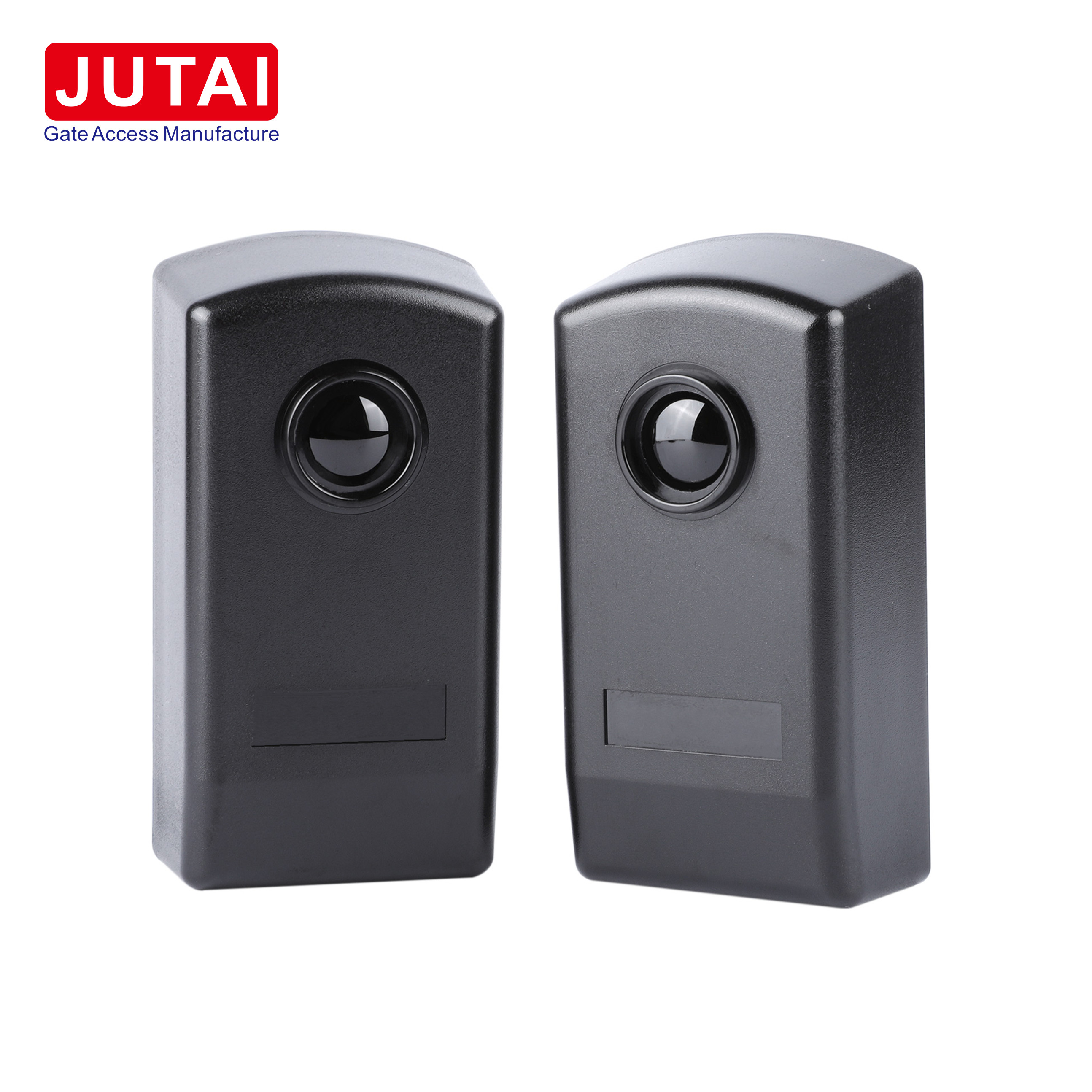

Prova maggiore sicurezza e comodità con la fotocellula infrarossa del sensore automatico della porta JUTAI.azionamento rapido di un segnale di interruttore di relèLa sua versatilità si estende a varie applicazioni, tra cui le barriere di parcheggio, i cancelli pedonali e i cancelli dei veicoli per l'induzione del corpo.serve come un sistema di rilevamento anti-ladri affidabile per le finestre, porte e passaggi.

Caratteristiche uniche:

• Detettori di fasci solitari: ampiamente utilizzati in porte scorrevoli automatiche, porte a persiana, porte di garage e finestre, questi detettori di fasci solitari offrono un'affidabilità senza pari.
• Trasmettitore e ricevitore integrati: ogni unità dispone di un trasmettitore e ricevitore integrati con un amplificatore, che emette un raggio infrarosso stretto per contrastare efficacemente le interferenze luminose esterne.
• Distanza di rilevamento affidabile: nonostante il montaggio a bassa quota (20-40 cm sul livello del suolo), questi sensori mantengono una gamma di rilevamento costante di 2-20 metri.
• Capacità di autodetezione IR-20: progettato per porte scorrevoli, il sensore IR-20 vanta capacità di autodetezione.la porta si ferma e si ritira rapidamente nella sua posizione più ampia, migliorando la sicurezza e la comodità.

Funzionalità:

Posizionare ogni coppia di rilevatori in punti opposti per stabilire una zona a infrarossi tra di loro.Il rilevamento del movimento all'interno di questa zona attiva prontamente un segnale di allarme trasmesso all'host dell'allarme di sicurezza (non incluso). Ideale per l'integrazione senza soluzione di continuità nelle impostazioni di sicurezza negli istituti educativi, nei complessi commerciali, nelle strutture mediche, nei locali residenziali e oltre.

Prestazioni costanti:

Indipendentemente da scenari meteorologici avversi come piogge o tempeste di polvere, la portata di rilevamento mantiene prestazioni costanti.Il design compatto e impermeabile IP65 del sensore fotografico a infrarossi JUTAI IR-20 garantisce un'eccezionale resistenza alle radiazioni ultraviolette e ai particolati abrasivi, migliorando la resilienza in ambienti esterni.

Supporto completo:

Ogni pacchetto include un manuale d'uso in inglese con diagrammi illustrati, che fornisce una guida completa per l'installazione e la configurazione senza sforzo.

In sintesi, la fotocellula a infrarossi sensore automatico porta JUTAI offre sicurezza e versatilità senza pari in diverse applicazioni, garantendo tranquillità e comodità in vari ambienti.




Parametro tecnico

Dettagli di collegamento del JUTAI IR-20

Per installare la fotocella IR-20M, seguire le seguenti istruzioni passo dopo passo:

1. Accesso all'interno: sollevare il pannello anteriore della fotocella per accedere ai suoi componenti interni.

2. Inserimento del cavo e fissaggio della base: inserire i cavi nelle rispettive fessure di alloggiamento e fissare saldamente la base della fotocella al muro.

3. Montaggio su parete o superficie metallica:

   • Se montato su un muro, fare tre fori di 5 ø e inserire le ancore di vite adeguate.
   • Per il montaggio su superfici metalliche, perforare tre fori per viti autoattaccanti.

4. Fare connessioni: collegare i cavi necessari e alimentare la fotocella con una tensione compresa tra 12 e 24 V CC/AC.

5. Assicurarsi che la fotocella sia posizionata correttamente, allineata e collegata.Quando il raggio infrarosso viene interrotto, il LED rosso si accenderà.

6. Copertura con il pannello anteriore: dopo aver verificato le connessioni, coprire la fotocellula con il pannello anteriore.

7. Sistema di prova: testare il sistema interrompendo più volte il raggio infrarosso per verificare la risposta del relè.

8. Proteggere il pannello anteriore: infine, fissare il pannello anteriore in posizione utilizzando le viti fornite.

Seguire meticolosamente questi passaggi garantirà la corretta installazione e il corretto funzionamento della fotocellula IR-20M.
