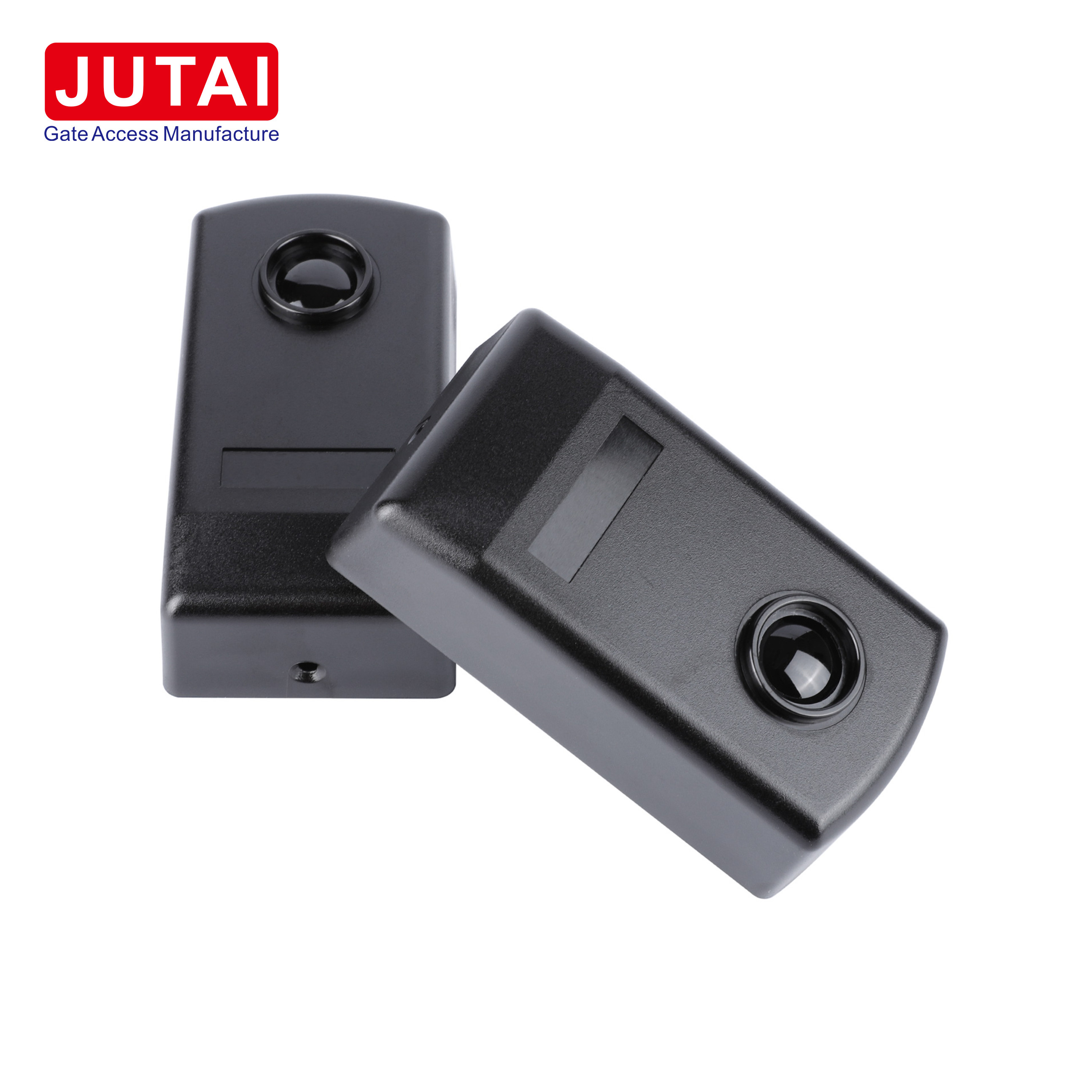

Fotocellula a infrarossi impermeabile per la sicurezza dei cancelli automatici 12-24VADC 30M Range di rilevamento

Prova maggiore sicurezza e comodità con la fotocellula infrarossa del sensore automatico della porta JUTAI.azionamento di un segnale di interruttore di relè per un'azione immediataLa sua versatilità lo rende ideale per varie applicazioni, tra cui barriere di parcheggio, cancelli pedonali e cancelli per veicoli per l'induzione del corpo.funge da sistema di rilevamento anti-irruzione affidabile per finestre, porte e passaggi.

Caratteristiche uniche:

• Detettori di fasci solitari: ampiamente utilizzati in porte scorrevoli automatiche, porte a persiana, porte di garage e finestre, questi sensori forniscono un rilevamento affidabile.

• Trasmettitore e ricevitore integrati: dotato di trasmettitore e ricevitore con amplificatore integrato, il raggio infrarosso stretto contrasta efficacemente le interferenze luminose esterne.

• Distanza di rilevamento affidabile: nonostante il montaggio a bassa quota (20-40 cm sul livello del suolo), questi sensori mantengono una gamma di rilevamento affidabile che si estende da 2 a 20 metri.

• Capacità di autodetezione IR-20: specificamente progettato per porte scorrevoli, il sensore IR-20 interrompe la chiusura della porta in caso di interruzione del fascio di autodetezione.assicurando un rapido ritiro alla posizione più ampiaLa porta riprende il movimento fino a quando il raggio di rilevamento non viene ripristinato, disattivandosi dopo la chiusura completa.

Funzionalità:

Il rilevatore di posizione si accoppia in punti opposti per stabilire una zona a infrarossi.Ideale per l'integrazione senza soluzione di continuità nelle impostazioni di sicurezza in vari ambienti.

Prestazioni costanti:

Mantenendo prestazioni costanti in condizioni climatiche avverse, il design compatto e impermeabile IP65 garantisce una resistenza eccezionale alle radiazioni ultraviolette e ai particolati abrasivi,miglioramento della resilienza in ambienti esterni.

Supporto completo:

Ogni pacchetto include un manuale d'uso in inglese con diagrammi illustrati per una facile installazione e configurazione.

In sintesi, la fotocellula a infrarossi sensore automatico porta JUTAI offre sicurezza e versatilità senza pari, fornendo tranquillità e comodità in diverse applicazioni.




Parametro tecnico

Dettagli di collegamento del JUTAI IR-20

Per installare la fotocella IR-20M, si prega di seguire le seguenti istruzioni passo dopo passo:

1. Accesso all'interno: sollevare il pannello anteriore della fotocella per accedere ai suoi componenti interni.

2. Inserimento del cavo e fissaggio della base: inserire i cavi nelle rispettive fessure di alloggiamento e fissare saldamente la base della fotocella al muro.

3. Montaggio su parete o superficie metallica:

   • Se montato su un muro, fare tre fori di 5 ø e inserire le ancore di vite adeguate.
   • Per il montaggio su superfici metalliche, perforare tre fori per viti autoattaccanti.

4. Fare connessioni: collegare i cavi necessari e alimentare la fotocella con una tensione compresa tra 12 e 24 V CC/AC.

5. Assicurare il posizionamento corretto: assicurare il posizionamento, l'allineamento e la connessione corretti della fotocella.Quando il raggio infrarosso viene interrotto, il LED rosso si accenderà.

6. Copertura con il pannello anteriore: una volta verificate le connessioni, coprire la fotocella con il pannello anteriore.

7. Sistema di prova: testare il sistema interrompendo il raggio infrarosso più volte per verificare la risposta del relè.

8. Proteggere il pannello anteriore: infine, fissare il pannello anteriore in posizione utilizzando le viti fornite.

Seguire diligentemente questi passaggi garantirà la corretta installazione e il corretto funzionamento della fotocellula IR-20M.
