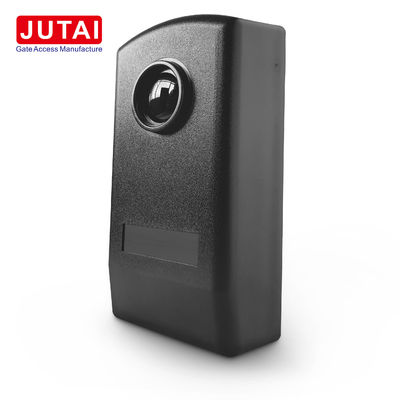

Sensore fotocellulare IR industriale a lunga distanza 30 m per uso esterno

Sensore fotocellulare a infrarossi industriale a lunga distanza di 30 m per uso esterno

Aumentate la vostra sicurezza e comodità con la fotocellula infrarossa del sensore automatico della porta JUTAI.avviare prontamente un segnale di interruttore di relèLa sua versatilità si adatta a una miriade di applicazioni, tra cui barriere di parcheggio, cancelli pedonali e cancelli per veicoli per l'induzione del corpo.serve come un robusto sistema di rilevamento anti-ladri per finestre, porte e passaggi.

Caratteristiche uniche:

• Detettori di fascio solitario: ampiamente riconosciuti come sensori a fascio singolo, questi rilevatori trovano un ampio uso in porte scorrevoli automatiche, porte a serratura, porte di garage, finestre e oltre.
• Trasmettitore e ricevitore integrati: ogni unità dispone di un trasmettitore e un ricevitore con un amplificatore integrato, che emette un raggio infrarosso stretto per contrastare efficacemente le interferenze luminose esterne.
• Distanza di rilevamento affidabile: nonostante il montaggio a bassa quota (20-40 cm sul livello del suolo), questi sensori mantengono un'affidabile gamma di rilevamento che va da 2 a 20 metri.
• Capacità di autodetezione IR-20: specificamente progettato per porte scorrevoli, il sensore IR-20 mostra capacità di autodetezione.la porta si ferma e si ritira rapidamente nella sua posizione più ampiaSuccessivamente, la porta riprende il movimento fino a quando il raggio di rilevamento non viene ripristinato.

Funzionalità:

Posizionare ogni coppia di rilevatori in punti opposti per stabilire una zona a infrarossi tra di loro.Il rilevamento del movimento all'interno di questa zona attiva prontamente un segnale di allarme trasmesso all'host dell'allarme di sicurezza (non incluso). Ideale per l'integrazione senza soluzione di continuità nelle impostazioni di sicurezza negli istituti educativi, nei complessi commerciali, nelle strutture mediche, nei locali residenziali e oltre.

Prestazioni costanti:

Indipendentemente da scenari meteorologici avversi come piogge, tempeste di polvere, ecc., la portata di rilevamento mantiene prestazioni costanti.Il design compatto e impermeabile IP65 del sensore fotografico a infrarossi JUTAI IR-20 garantisce un'eccezionale resistenza alle radiazioni ultraviolette e ai particolati abrasivi, migliorando la resilienza in ambienti esterni.

Supporto completo:

Ogni pacchetto include un manuale d'uso in inglese con diagrammi illustrati, che offre una guida completa per l'installazione e la configurazione senza sforzo.

In sintesi, il sensore automatico per porte infrarosso fotocellulare JUTAI è una testimonianza di sicurezza e versatilità senza pari in una vasta gamma di applicazioni,garantire la tranquillità e la comodità in vari ambienti.




Parametro tecnico

Dettagli di collegamento del JUTAI IR-20

Per installare la fotocella IR-20M, si prega di seguire le seguenti istruzioni passo dopo passo:

1. Accesso all'interno: sollevare il pannello anteriore della fotocella per accedere ai suoi componenti interni.

2. Inserimento del cavo e fissaggio della base: inserire i cavi nelle rispettive fessure di alloggiamento e fissare saldamente la base della fotocella al muro.

3. Montaggio su parete o superficie metallica:

   • Se montato su un muro, fare tre fori di 5 ø e inserire le ancore di vite adeguate.
   • Per il montaggio su superfici metalliche, perforare tre fori per viti autoattaccanti.

4. Fare connessioni: collegare i cavi necessari e alimentare la fotocella con una tensione compresa tra 12 e 24 V CC/AC.

5. Assicurare il posizionamento corretto: assicurare il posizionamento, l'allineamento e la connessione corretti della fotocella.Quando il raggio infrarosso viene interrotto, il LED rosso si accenderà.

6. Copertura con il pannello anteriore: una volta verificate le connessioni, coprire la fotocella con il pannello anteriore.

7. Sistema di prova: testare il sistema interrompendo il raggio infrarosso più volte per verificare la risposta del relè.

8. Proteggere il pannello anteriore: infine, fissare il pannello anteriore in posizione utilizzando le viti fornite.

Seguire diligentemente questi passaggi garantirà la corretta installazione e il corretto funzionamento della fotocellula IR-20M.
